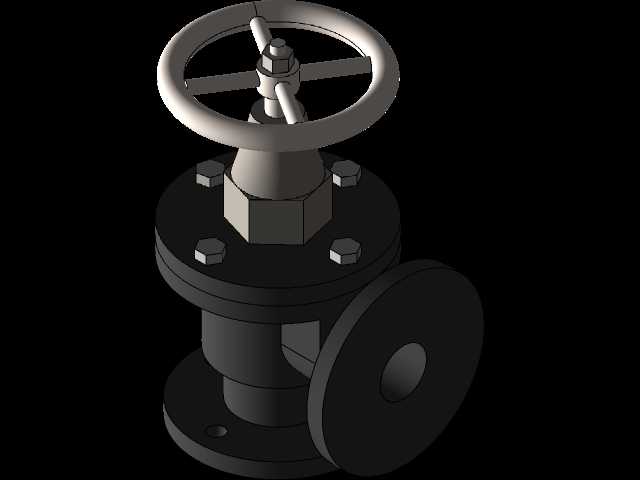

角式法兰连接手动闸阀结构设计

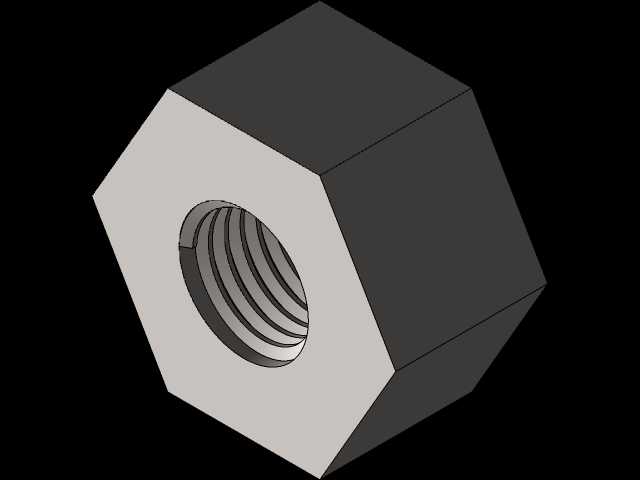

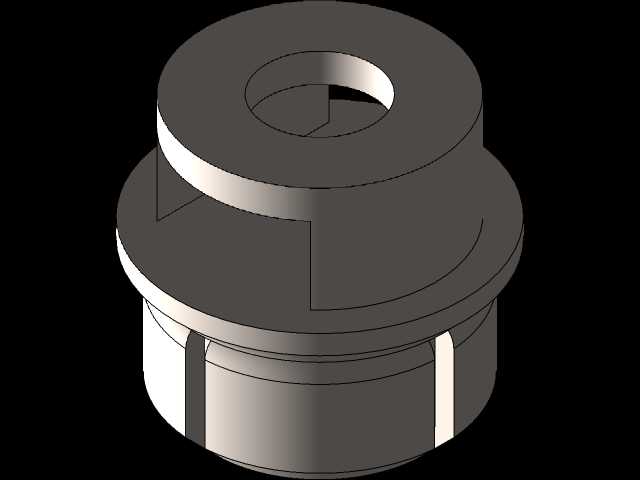

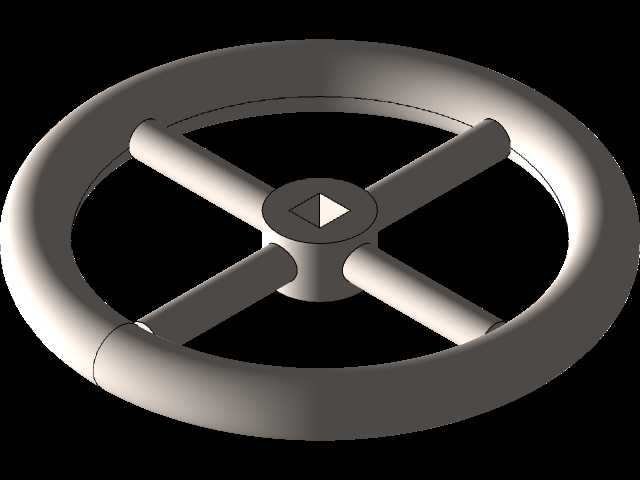

在化工、市政供水、热力输送、油气储运等各类流体输送系统里，截断类阀门的选型直接决定了管网运行的可靠性，这款角式结构的手动闸阀，正是针对直角转向管路的通断控制需求开发的结构方案。不同于常见的直通式闸阀，该产品采用90度角向流道设计，可直接安装在管路垂直转弯的节点位置，省去额外配置弯头的安装步骤，有效压缩管路排布的占用空间，尤其适合舱室、设备夹层等安装空间局促的工况场景。从功能特性来看，这款闸阀属于线性运动类截断装置，阀瓣沿流道垂直方向做升降动作，全开状态下阀瓣完全抬升至阀腔上部，流道无额外节流结构，介质流经时的压力损失极小，可适配空气、洁净水、饱和蒸汽、轻质润滑油、低腐蚀性碳氢化合物等多种常见工业流体的输送控制，全关状态下密封副贴合紧密，能实现可靠的关断性能，避免介质内漏。设计过程中，首先围绕安装边界做了结构适配：两端采用标准法兰连接结构，法兰盘上的螺栓孔位按对应公称压力的标准规范排布，现场安装时无需额外加工连接件，直接与同规格管路法兰配对，穿入螺栓加密封垫片即可完成紧固；顶部的手轮采用轮辐式结构，外径尺寸匹配操作力矩需求，操作人员无需借助加力杆即可完成启闭动作，手轮与阀杆的连接采用防松结构，避免频繁操作后出现连接松脱。阀杆与阀盖之间设置了多级填料密封结构，可通过填料压盖的螺栓调节密封压紧力，长期运行出现微量渗漏时无需拆解阀门即可在线压紧填料，降低运维工作量。阀体中法兰位置采用六角螺栓均布紧固，配合密封垫片实现中腔密封，螺栓数量与规格按公称压力下的强度要求核算，确保承压状态下不会出现密封失效。整体结构没有冗余的复杂构件，所有零部件均采用常规机械加工工艺即可生产，铸件模具结构简单，加工工序少，后期维护时可快速拆解更换阀瓣、密封填料等易损件，适配绝大多数常规流体输送管网的截断控制需求，在做管路三维排布设计时，可直接调用该模型完成转角位置的阀件布置，提前核对安装操作空间，避免现场安装时出现手轮操作空间不足、法兰螺栓拆装干涉等常见问题。
