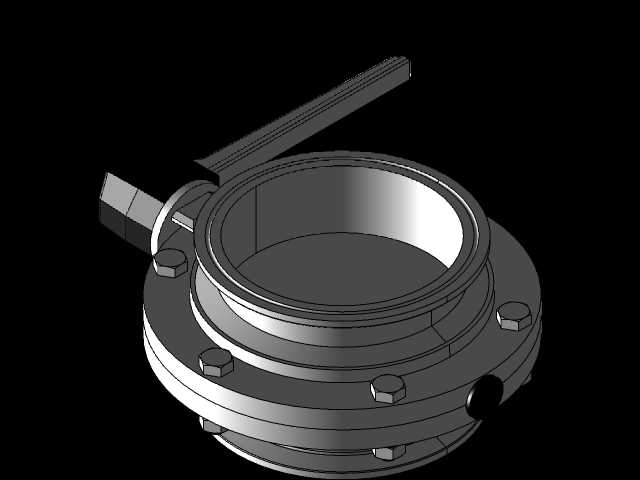

四英寸手动对夹式蝶阀结构设计

这款蝶阀主要面向食品饮料、生物医药、精细化工等对管路洁净度有要求的流体输送场景，常安装在罐区进出口、管路分支节点、设备接驳端口位置，承担管路通断、流量调节的核心作用，相比同通径的截止阀、闸阀，它的结构长度更短，安装占用的管路轴向空间更小，适配紧凑布局的生产管线排布需求。从结构设计来看，它采用手柄直接驱动阀杆的传动形式，没有额外的减速或者助力结构，操作时扳动手柄即可带动阀板做90度回转，手柄上自带的定位卡位结构可以将阀板锁定在全开、全关或者指定开度位置，不需要额外配置锁止件，日常操作维护的门槛很低，现场操作人员不需要复杂培训就能完成开度调整。密封结构上采用全包式阀座设计，阀板边缘做了圆弧过渡处理，转动过程中可以均匀挤压密封面，避免局部应力集中导致的密封件过早磨损，同时这种结构在拆卸维护时不需要将整个阀门从管路上完全拆下，只需要松开两端的连接螺栓就能更换密封件，大幅降低现场维护的停机时间。安装边界方面，它采用对夹式连接形式，两端适配卫生级快装或者螺纹连接的管路端头，安装时不需要额外配置配对法兰，只需要保证两端管路的同轴度偏差在允许范围内，就能通过周向布置的六角螺栓完成锁紧固定，螺栓的预紧力需要沿周向均匀施加，避免单侧受力过大导致阀体变形影响密封性能。阀板的回转中心做了偏心优化设计，开启过程中阀板会快速脱离密封面，减少密封面之间的摩擦行程，延长密封件的使用寿命，同时流道内部没有突出的结构件，全开状态下流体阻力很小，不会在阀腔内形成物料滞留的死角，适配需要定期CIP清洗的生产管路，避免残留物料变质影响产品品质。手柄的长度经过力矩匹配设计，在额定工作压力下，操作人员只需要施加常规的手部握力就能完成启闭操作，不需要借助额外的加力杆，避免力矩过大损坏阀杆或者密封结构。阀体的外部轮廓做了圆滑过渡处理，没有容易积灰的凹槽或者尖角，日常生产环境下的外部清洁工作也更便捷，符合洁净生产区域的设备外观要求。
