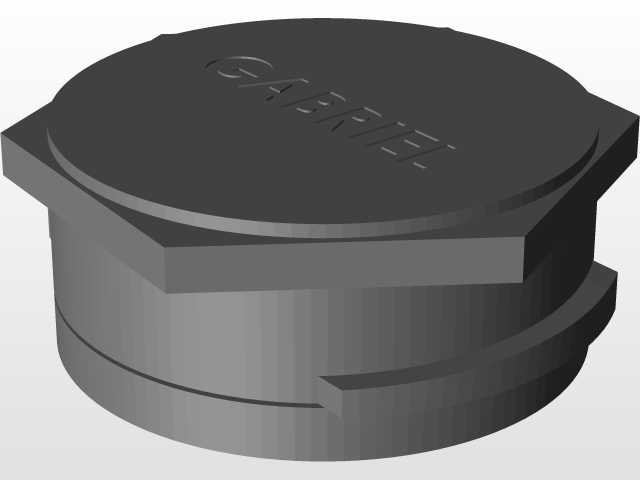

DN100带堵头消防PVC出水接口结构

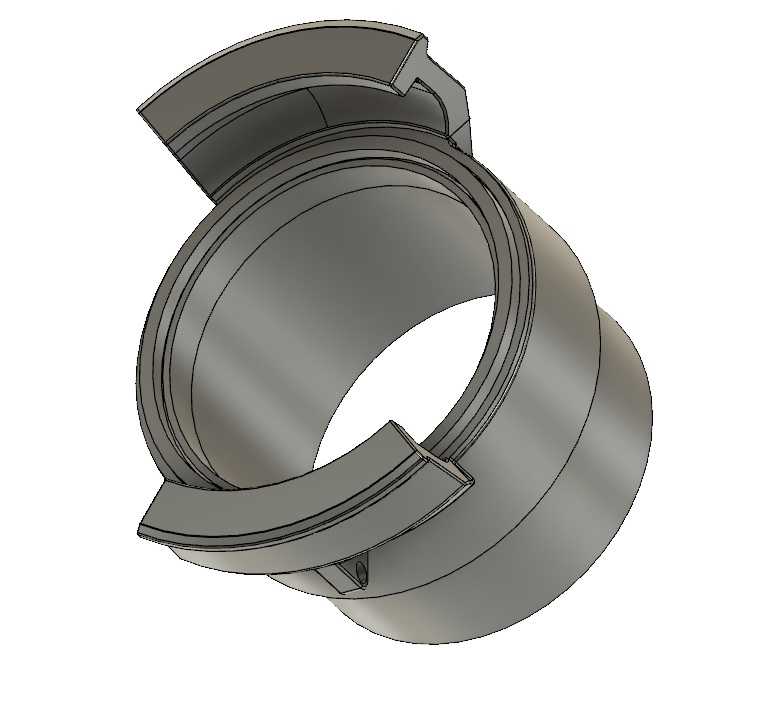

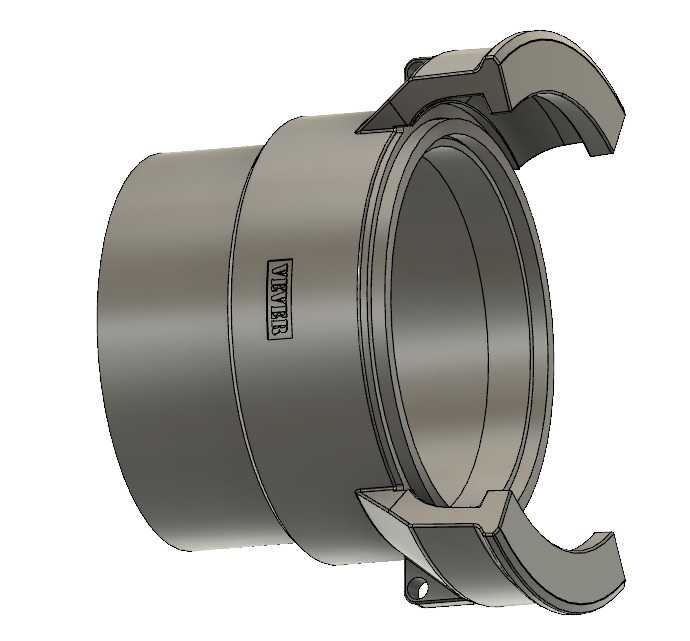

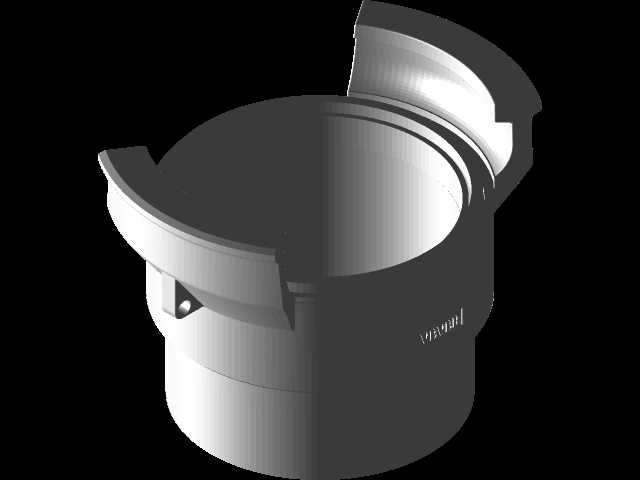

市政消防供水、楼宇消防管网布设场景中，管路快速接驳的可靠性直接决定应急输水效率，这款DN100规格的带堵头PVC出水接口，正是针对消防水带与固定管网接驳、临时管路封堵需求设计的专用连接件。从结构设计逻辑来看，接口主体采用承插式适配结构，一端匹配标准DN100PVC管路的外径公差带，承插段预留了粘接密封的工艺余量，安装时配合专用PVC粘接剂即可实现与固定管路的密封固连，无需额外焊接或法兰紧固工序，适配现场快速施工的作业要求。接口外侧对称设置的卡扣式凸耳结构，是专门匹配消防水带快速接头的锁止结构，对接时水带接头卡入凸耳间隙后旋转即可完成锁止，避免供水压力波动导致接头脱开，凸耳的弧度与厚度经过受力校核，可承受1.6MPa额定供水压力下的轴向拉脱力，不会出现结构断裂或形变失效。接口配套的堵头结构与主体采用同规格卡扣适配逻辑，当管路临时停用无需接驳水带时，将堵头旋转卡入接口即可实现管路封闭，堵头内侧预置密封槽，可搭配橡胶密封圈实现端面密封，避免管网存水渗漏或外界杂物进入管路造成堵塞。从安装边界来看，接口整体轴向长度控制在常规管路接驳的操作空间范围内，外侧凸耳的最大外径未超出同规格管路接头的通用安装尺寸，无需在布设管路时额外预留超大操作空间，适配现有消防管廊、室内消防栓箱的安装尺寸要求。结构建模过程中，对承插段的配合公差、卡扣凸耳的受力倒角、密封槽的尺寸精度都做了参数化处理，可直接调整参数适配不同压力等级的管路需求，主体的壁厚分布遵循等强度设计原则，承插受力段、卡扣连接段适当加厚，非受力段控制壁厚降低材料消耗，兼顾结构强度与材料成本控制。实际应用中，这类接口除了消防管网场景，也可适配大口径农用灌溉管路、临时施工供水管路的快速接驳需求，堵头的可拆卸设计让管路布设时可分段完成密封测试，无需等待整体管路施工完毕再做试压，有效提升现场施工的调试效率。
