双轴联动式机械夹持执行机构结构

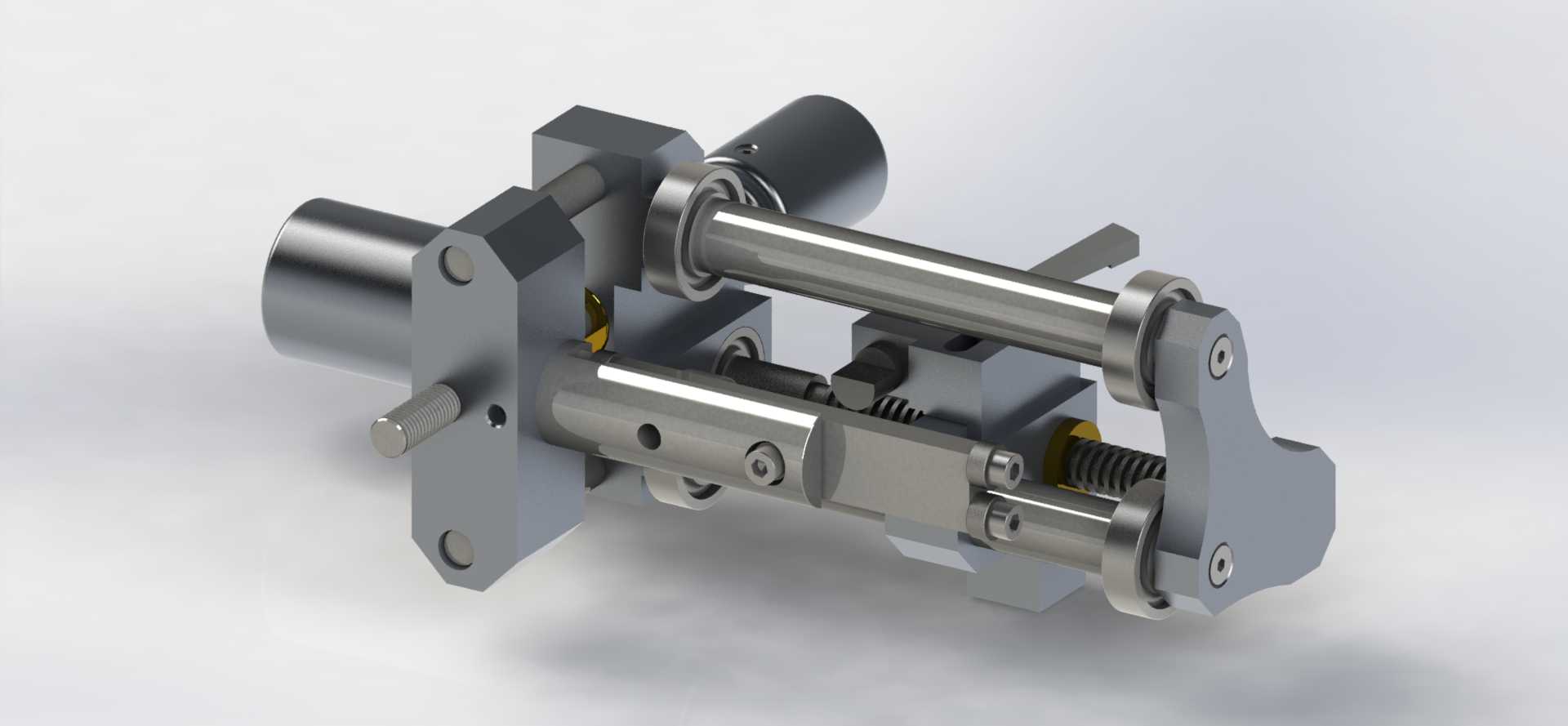

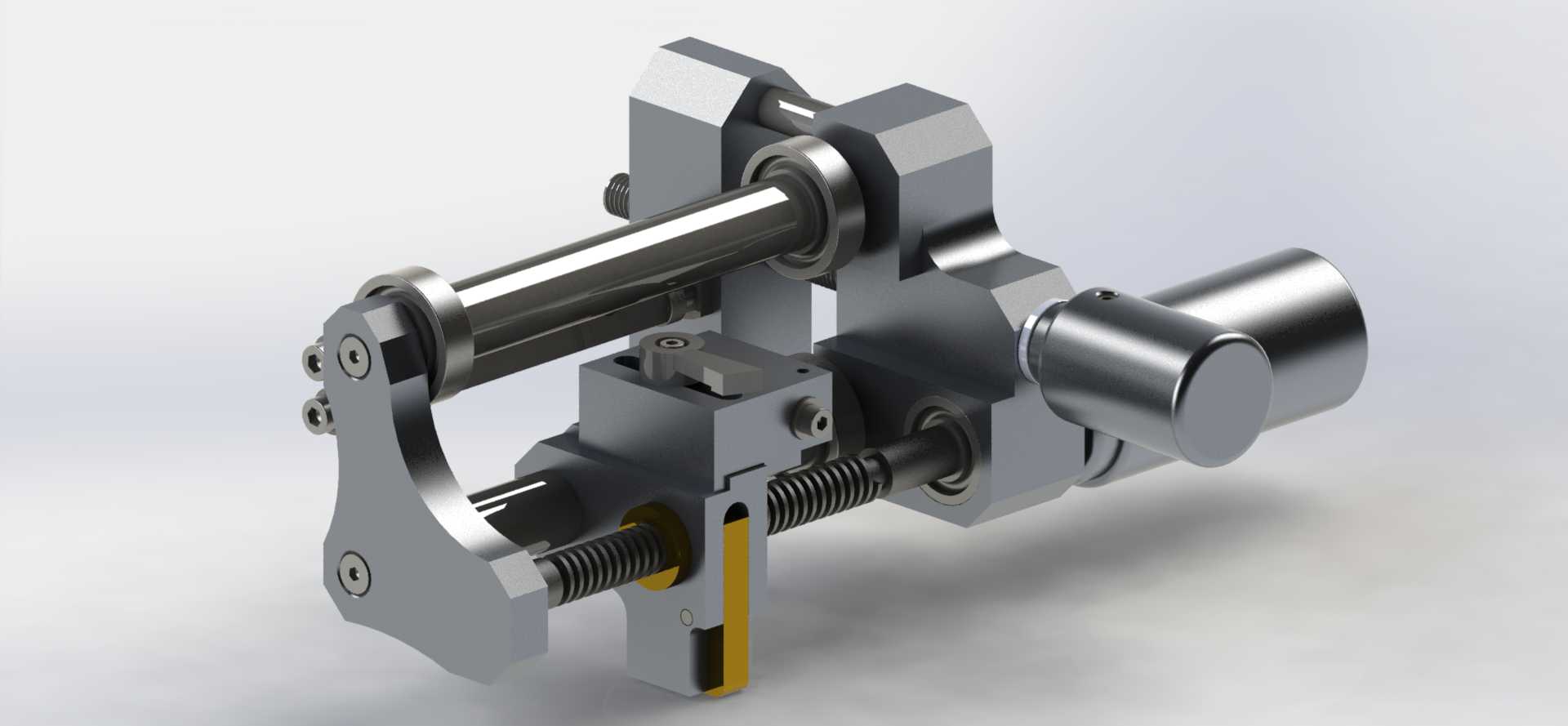

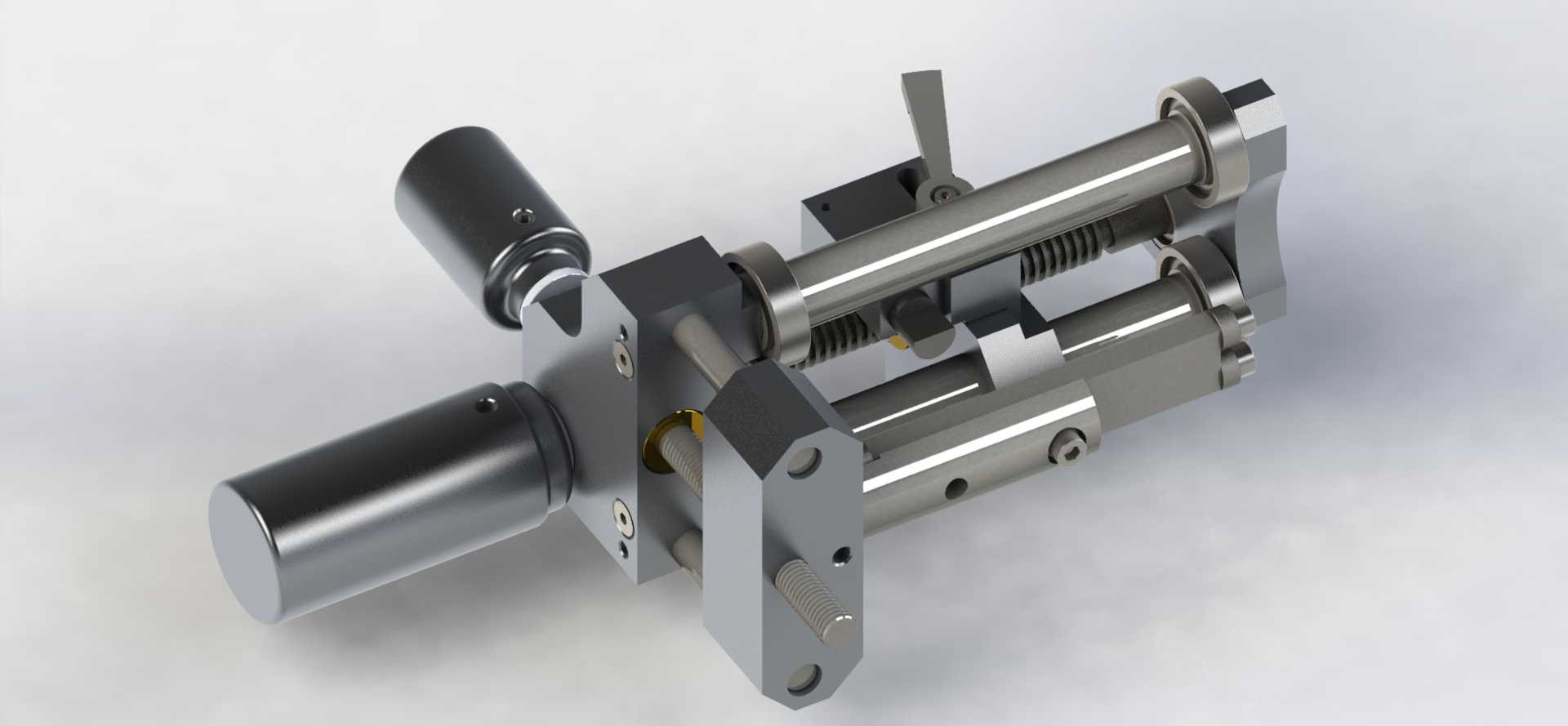

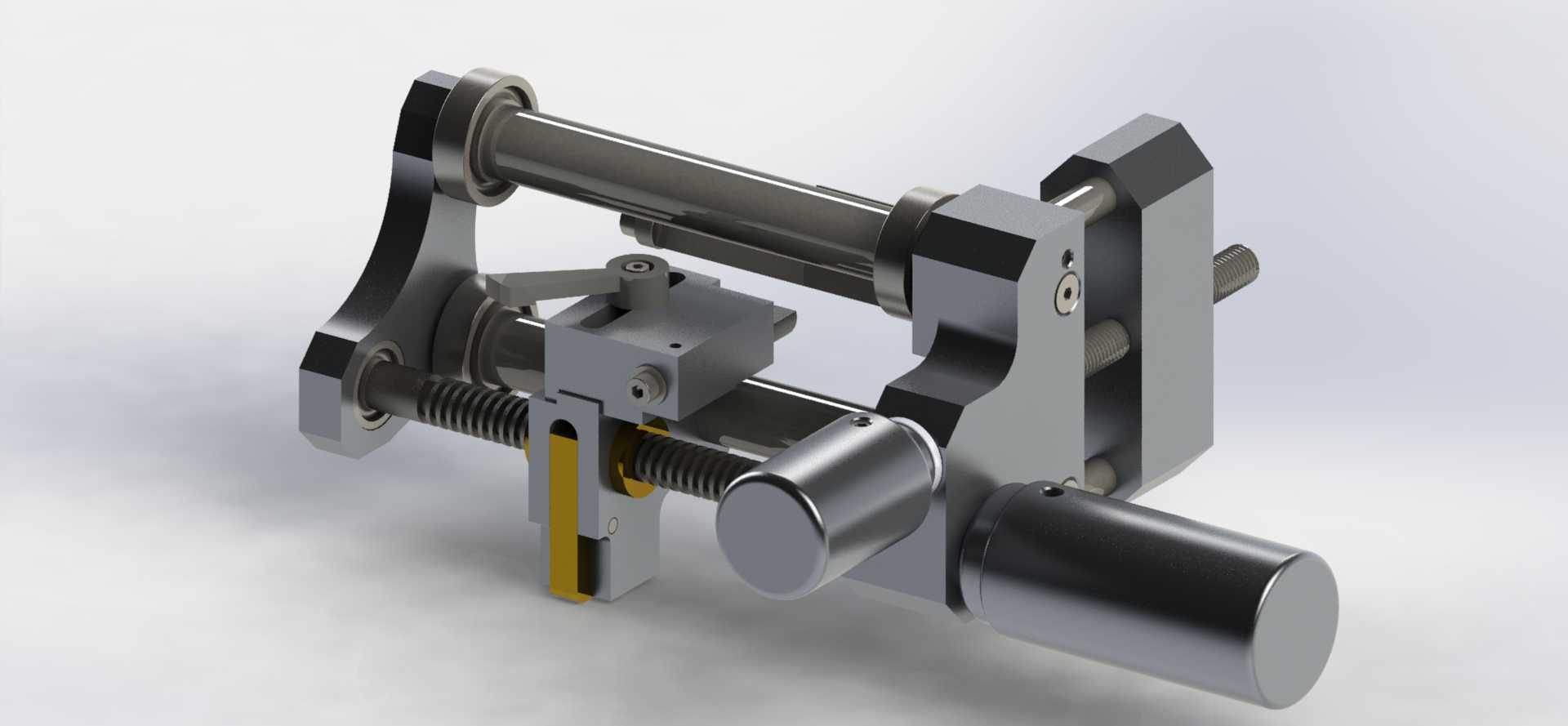

该夹持执行机构多用于自动化生产线的工件转运、工位间精准定位工序，也可适配小型专用机床的上下料辅助单元，在精密装配场景中能完成对轴类、小型块状零件的稳定夹持动作，避免工件移位导致的装配误差。从结构布局来看，整体采用双平行光轴作为导向支撑，光轴两端通过带定位孔的安装立板固定，立板上的沉孔可直接穿装螺栓完成与设备机架的连接，安装时需保证两根光轴的平行度公差控制在0.02mm以内，避免滑动过程出现卡滞。夹持端的摆臂通过铰接销轴与滑动座连接，滑动座内部嵌套铜质衬套与光轴配合，衬套的储油槽可留存润滑脂，降低长期往复运动的磨损量。中间的传动螺杆组件负责将旋转运动转化为滑动座的直线位移，螺杆两端采用推力轴承承载轴向载荷，适配频繁正反转的工况需求，摆臂与滑动座之间设置的复位弹簧可在螺杆卸力时带动夹持端快速张开，动作响应延迟控制在0.2s以内。设计阶段优先考虑了安装边界的适配性，整体横向安装尺寸可根据配套设备的工位间距调整光轴长度，立板的安装孔位采用标准化孔距设计，可直接替换同类型老旧夹持部件，无需对原有设备机架做二次打孔加工。夹持端的接触块采用可更换结构，根据被夹持工件的材质不同，可更换橡胶垫、硬质合金块等不同材质的接触头，避免夹伤工件表面或者出现夹持打滑的问题。整个机构的传动路径没有冗余的传动环节，动力输入端可直接连接小型伺服电机或者手动旋钮，既可以接入自动化控制系统实现程控夹持，也能在小型手动工装上作为手动夹紧部件使用，部件之间的装配公差经过反复校核，滑动座的直线运动精度可满足0.05mm级别的定位需求，适配大部分精密加工、装配场景的使用要求。日常维护时仅需定期给光轴、螺杆部位补充润滑脂，检查铰接销轴的磨损量即可，易损件均采用行业通用标准件，替换成本低，采购周期短，不会因部件损坏导致设备长时间停机。
