三工位重载起重尾吊耳结构设计

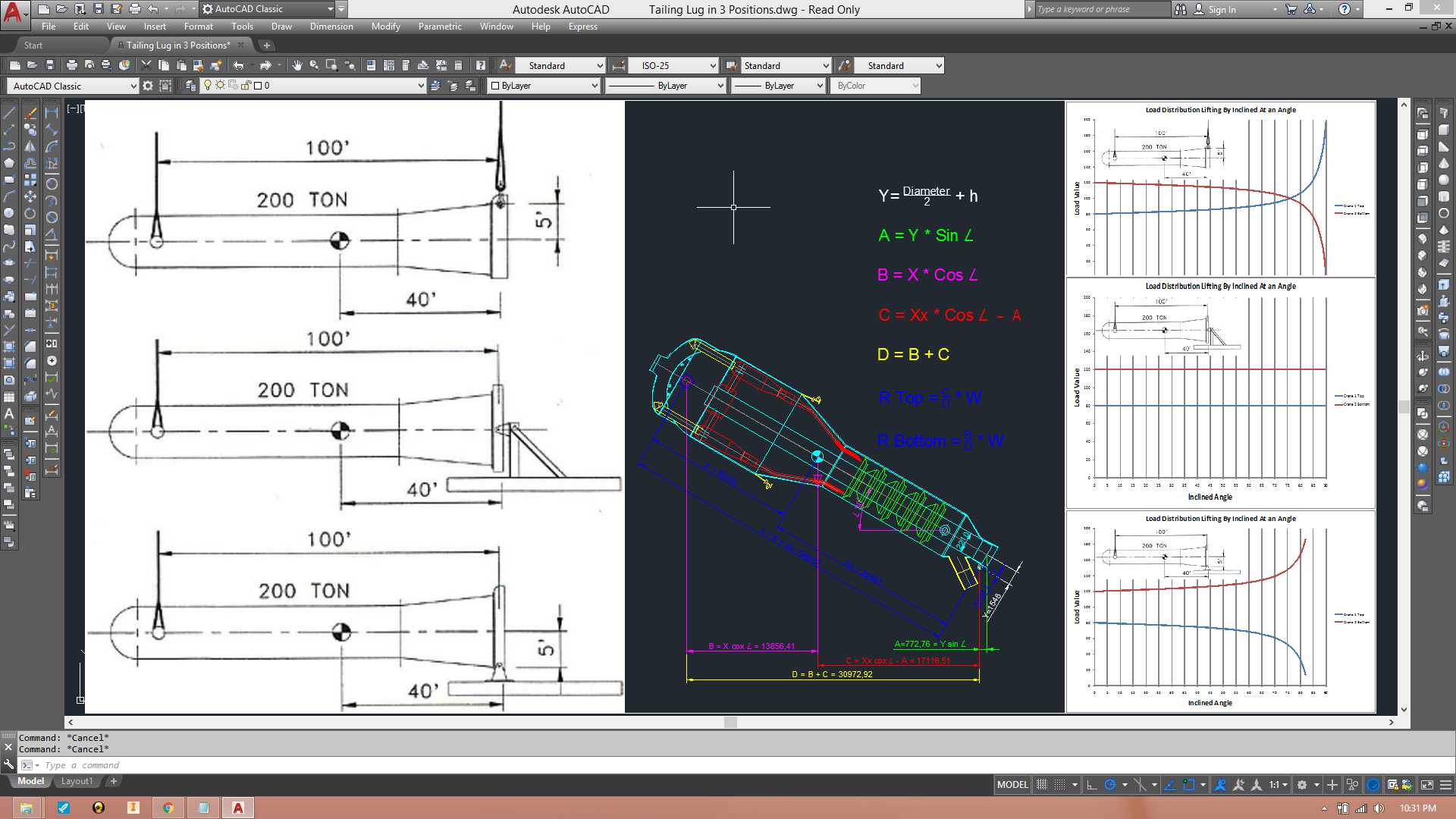

在重型设备吊装、大型构件转运、重型载荷移位的工程场景中，尾吊耳作为直接承载拉力的核心受力构件，其结构合理性直接决定吊装作业的安全冗余与操作可行性。本次设计的三位置尾吊耳，针对200吨级重载吊装工况开发，可适配三种不同吊点挂载需求，满足不同吊装角度、不同挂载间距的作业要求，避免单一吊点无法适配多工况吊装时的临时改制问题。从实际作业场景来看，重型构件吊装时往往需要根据构件重心偏移量、吊装设备的挂点位置、现场作业空间的边界限制调整吊点位置，传统单吊点尾吊耳仅能提供固定挂载位置，遇到重心偏移的构件时容易出现起吊后构件倾斜、吊索受力不均的问题，严重时甚至会引发吊索过载断裂、构件滑脱的安全事故。这款三位置尾吊耳在同一基体上设置三个符合受力要求的挂载孔位，作业人员可根据现场实际重心测算结果选择对应吊点，无需额外焊接临时吊耳，既减少现场改制的工作量，也能避免临时焊接吊耳存在的焊缝质量不稳定、受力校核不到位的隐患。设计过程中首先围绕200吨额定载荷做受力拆解，针对每个吊点位置分别做轴向拉力、斜向40度角拉力的有限元校核，确保每个吊点在额定载荷下的应力值均低于材料许用应力，保留足够的安全余量。外形尺寸上，吊耳基体总长度方向预留100英寸的受力延伸段，挂载孔与基体端部的距离满足吊索挂载的操作空间要求，吊耳根部设置加强筋结构，抵消斜向吊装时产生的弯矩，避免根部应力集中导致的基体变形。安装边界方面，吊耳基体与被吊构件的连接面采用平面贴合设计，焊接坡口尺寸符合重型构件焊接规范，可直接与构件主体焊接固定，三个吊点的孔位同轴度公差控制在合理范围内，确保吊索挂载后不会出现偏磨问题。从结构细节来看，每个吊点的孔边均做圆弧过渡处理，减少应力集中系数，吊耳上下边缘的厚度根据受力分布做渐变处理，在非主要受力区域适当减薄以控制整体重量，在吊点周围、根部连接区域做加厚处理，保证核心受力区域的结构强度。针对斜向吊装的工况，设计阶段专门模拟了吊索与吊耳平面成40度夹角时的受力状态，验证吊耳侧面的抗挤压能力与基体的抗弯曲能力，确保在常见的斜吊作业角度下结构不会出现塑性变形。实际使用中，这款三位置尾吊耳可广泛应用于重型设备机壳、大型钢结构件、重型压力容器等构件的尾部吊装作业，无需针对不同吊装场景更换吊耳，仅需调整挂载的孔位即可适配不同重心位置的构件吊装需求，大幅提升吊装作业的准备效率，同时统一的结构设计也便于批量加工制作，质量稳定性更容易管控。
