带螺栓紧固组件的凸面管道连接法兰

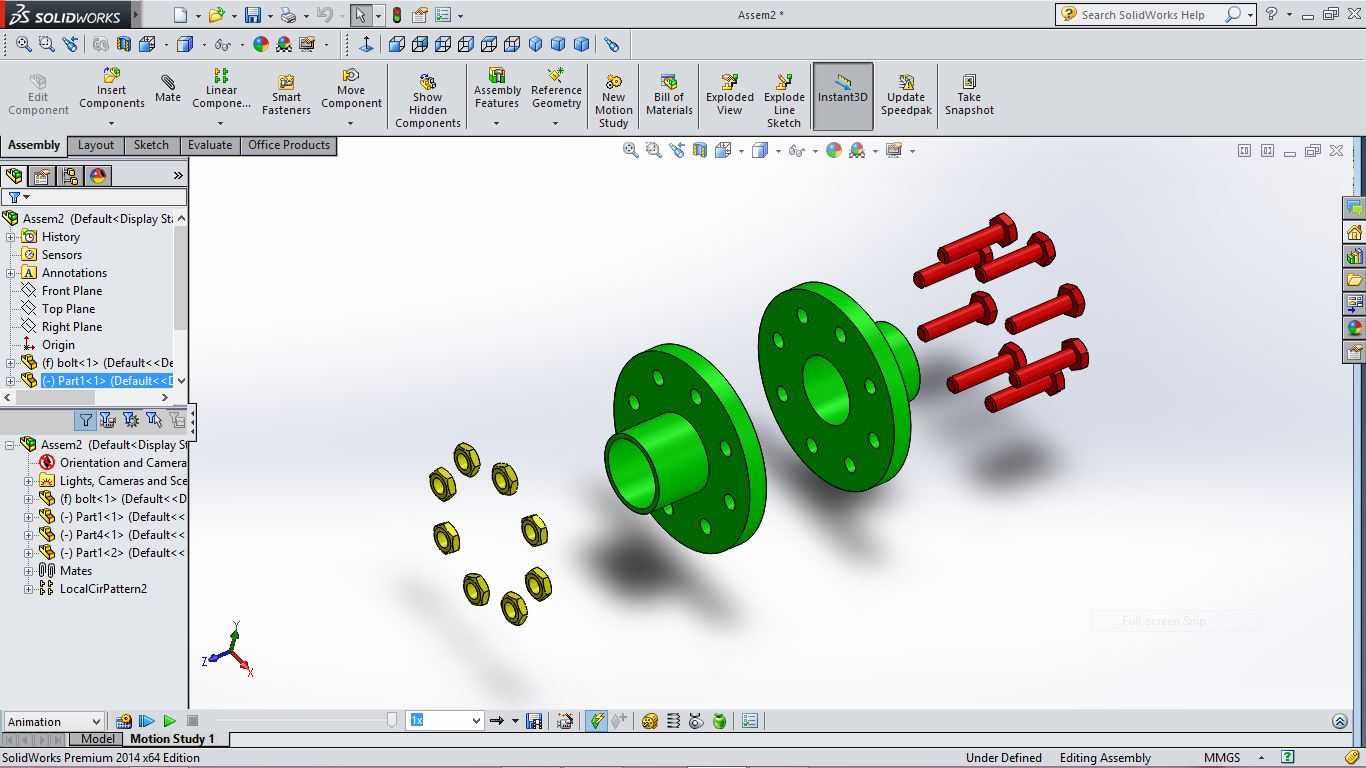

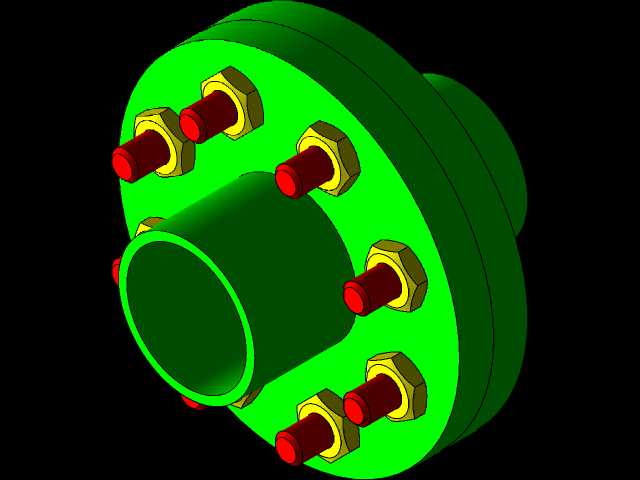

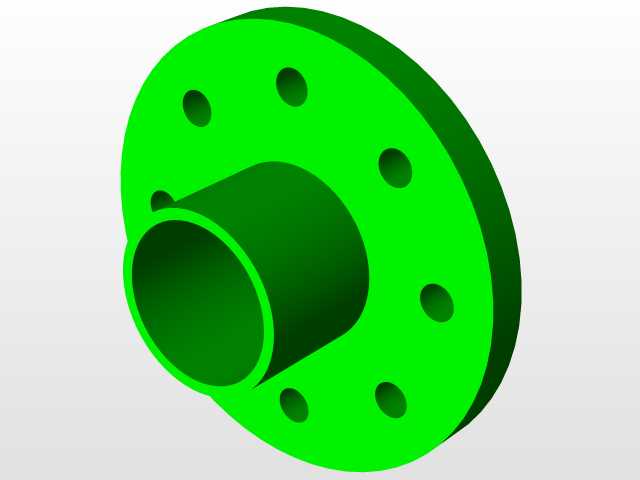

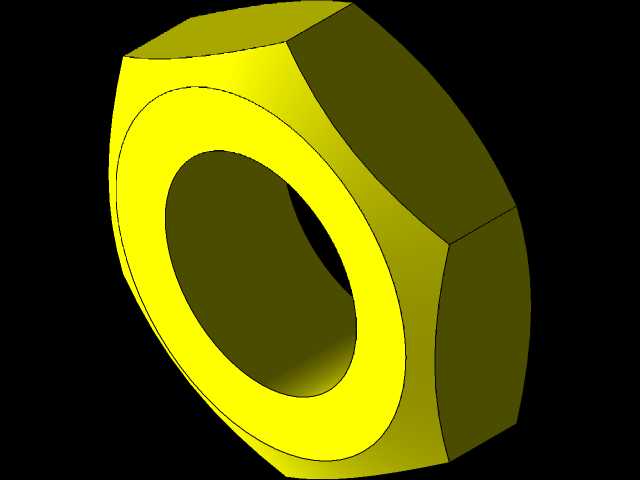

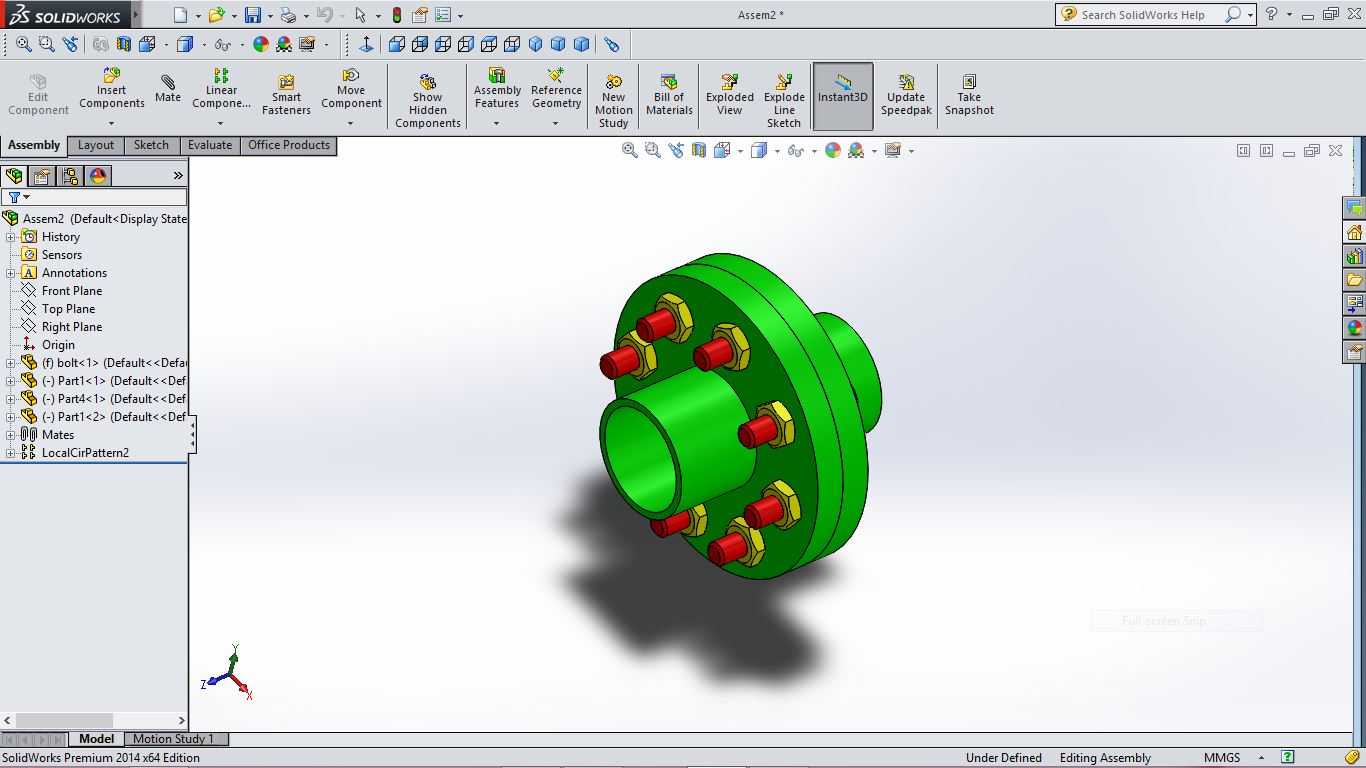

这类带紧固组件的凸面管法兰，主要应用在工业流体输送管路的刚性连接场景，不管是化工介质输送管线、市政给排水压力管路，还是车间压缩空气配送管网、暖通循环水系统，都能见到这类构件的身影，核心作用是实现两段同管径管道的可拆卸刚性连接，同时保证连接位置的密封性能，避免管路内介质出现泄漏问题。从结构设计来看，该法兰采用凸面密封结构，法兰盘端面上均匀分布8组螺栓穿装孔，配套六角头螺栓与六角螺母实现紧固，法兰一侧延伸出的短管段可直接与待连接管道采用焊接或者套接方式固定，另一侧的凸台密封面可配合密封垫片，在螺栓预紧力的作用下填补结合面间隙，适配不同压力等级的管路输送需求。设计过程中首先要匹配对应公称通径的管道外径，保证短管段的内径与连接管道内径完全对齐，避免管路通径变化造成的介质流阻增大、局部紊流问题；螺栓孔的分布圆直径需要严格遵循对应压力等级的法兰尺寸规范，保证同规格法兰具备完全互换性，现场安装时无需二次扩孔或者调整位置。安装边界方面，法兰盘的外径尺寸决定了管路连接位置所需的径向操作空间，紧固螺栓时需要预留足够的扳手操作空间，螺栓的伸出长度需要控制在螺母锁紧后露出2-3个螺距的范围，既保证螺纹啮合长度满足强度要求，也不会因为螺栓过长干涉周边管线或者防护结构。实际选型应用时，需要根据管路输送的介质特性、工作压力、工作温度匹配对应的法兰材质与密封垫片类型，螺栓的预紧力需要按照对角线顺序逐步加载，避免法兰面受力不均造成密封面翘曲、密封失效的问题，这类一体式建模的法兰组件，可直接用于管路系统的装配干涉检查、管路应力仿真分析，提前预判安装过程中可能出现的空间干涉、螺栓长度不匹配等问题，减少现场安装的整改工作量。
