唐纳森ALG80空气过滤干燥设备结构

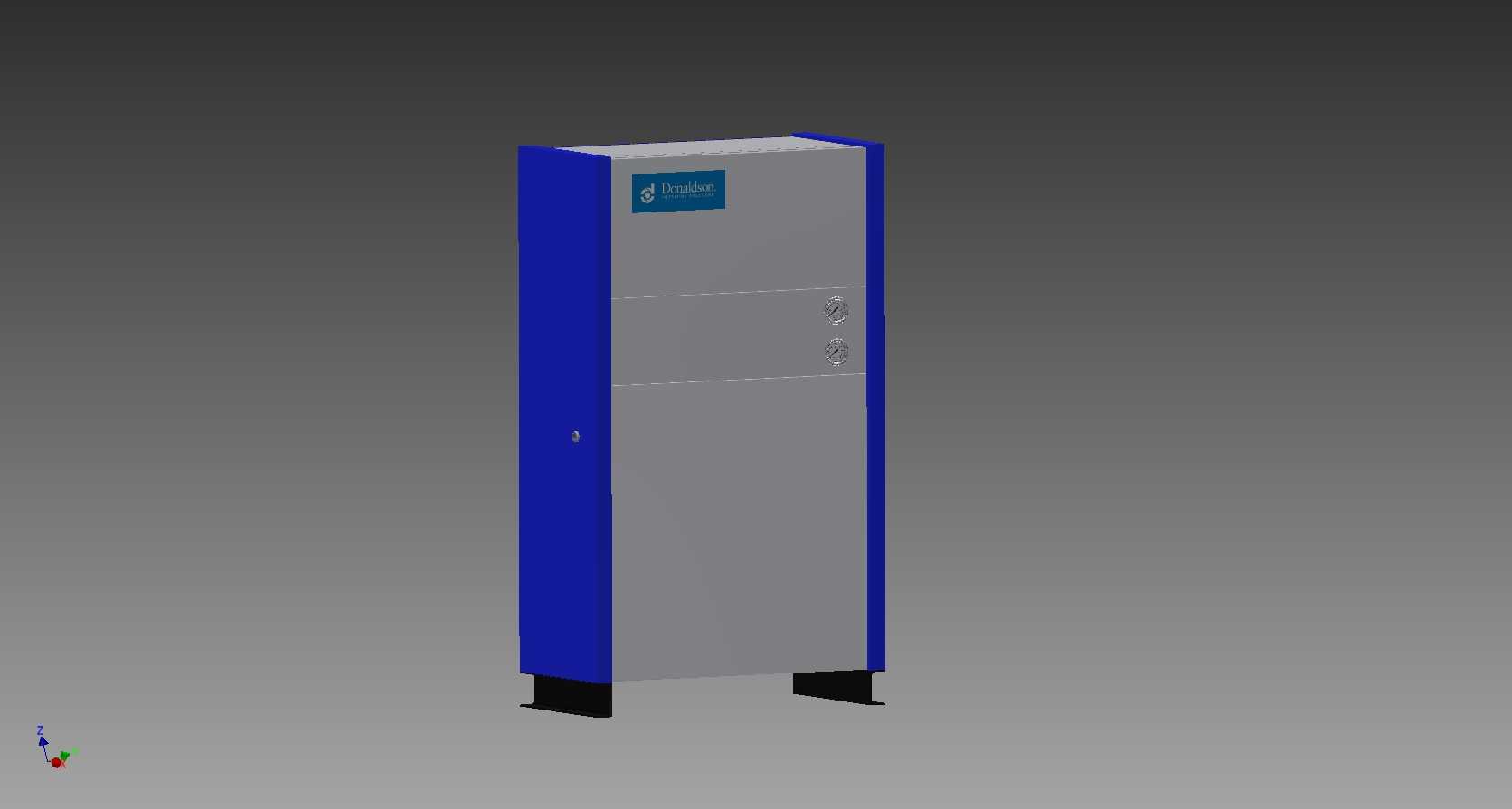

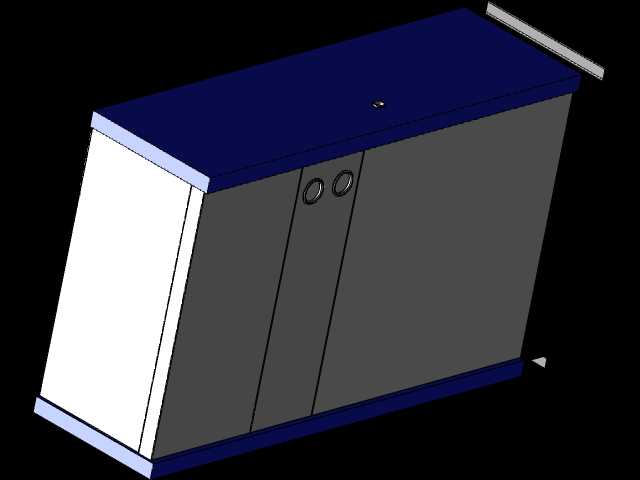

在工业生产的气动系统搭建环节，气源质量直接决定了后端气动元件的使用寿命与整套气动回路的运行稳定性，这款立式空气过滤干燥设备，正是针对压缩空气系统的净化需求完成的结构设计，可直接对接车间压缩空气主管路，完成从气源输出到用气端之间的杂质滤除与干燥处理。从实际应用场景来看，这类设备多布置在车间气源站的出口位置，或是独立用气设备的前端进气段，比如机加工车间的气动夹具供气回路、自动化装配线的气动执行元件供气管路、喷涂车间的气源预处理段，都需要这类设备去除压缩空气中夹带的液态水滴、油滴、固体粉尘颗粒，同时降低压缩空气的露点，避免管路内部结露锈蚀，或是杂质进入气动阀、气缸造成元件卡滞、密封件磨损。从结构设计思路来看，这款设备采用立式柜式布局，整体为长方体立式结构，两侧设置蓝色加强边条既可以强化柜体结构强度，也能在设备运输、安装过程中避免边角磕碰变形，底部的两个支撑脚预留了安装孔位，可直接通过膨胀螺栓固定在水泥地面或是钢制安装底座上，安装时需要在设备周边预留不小于600mm的操作维护空间，方便后期打开柜门更换内部过滤滤芯、检修干燥模块。设备正面设置了带锁的柜门，日常运行时柜门关闭可保护内部过滤、干燥组件不受车间粉尘污染，需要维护时可通过柜锁打开柜门，直接接触内部的滤芯安装位、排水组件与压力检测部件，正面上部预留了标识安装位，可粘贴设备参数、维护提示标识，侧面预留了进气、出气接口的安装位置，管路对接时可根据现场管路走向选择侧进侧出或是下进下出的配管方式，适配不同车间的管路布局需求。设备内部的过滤段采用梯度过滤结构，前端初滤层拦截大颗粒粉尘与液态水，中段精滤层去除细小油雾与杂质，后端干燥模块通过吸附式干燥结构降低压缩空气露点，三个模块沿柜体竖直方向排布，充分利用立式结构的纵向空间，减少设备的横向占地面积，对于车间安装空间紧张的场景十分友好。在安装边界设计上，设备顶部预留了吊环安装位，方便车间吊装作业时直接通过吊具将设备移位到安装位置，底部支撑脚的高度设计预留了100mm的离地间隙，既可以避免地面积水浸泡柜体底部，也方便底部管路的连接与排水管路的布设，设备运行时的排水口设置在柜体下部，可直接对接车间的废水收集管路，无需额外增设接水装置。从结构建模的细节来看，这款设备的柜体采用薄钢板折弯焊接结构，建模时充分考虑了钣金件的折弯工艺圆角、焊接让位结构，柜门的合页安装位、锁具安装位都做了贴合实际加工的结构处理，内部的过滤滤芯安装导轨、干燥模块固定支架都按照实际装配关系做了限位设计，可直接用于指导生产加工，也可作为气源系统布局设计时的选型参考模型，帮助设计人员提前核算设备安装空间、管路对接位置，避免现场安装时出现空间干涉、管路错位的问题。
