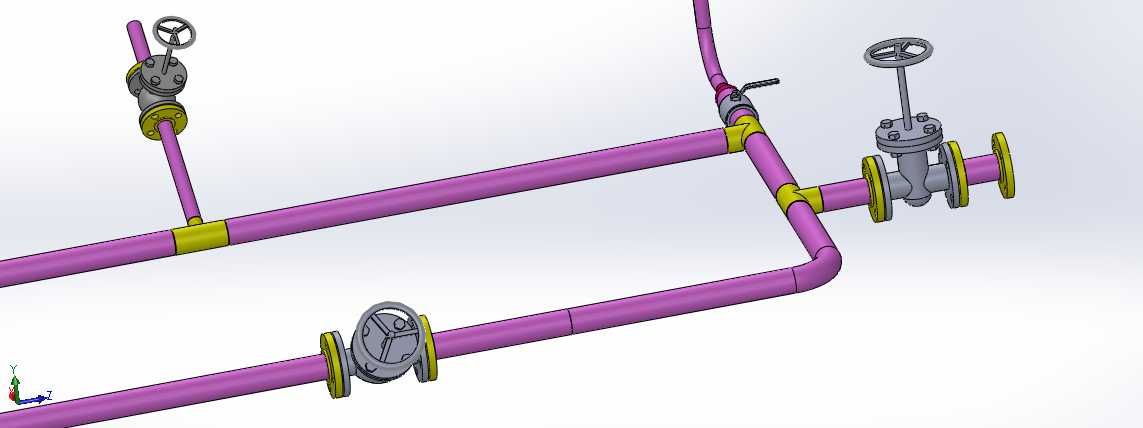

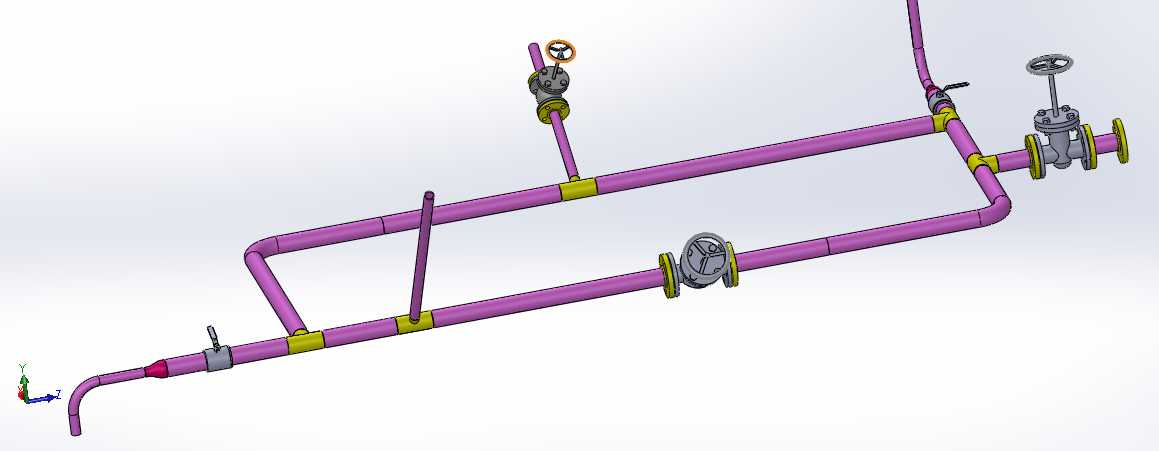

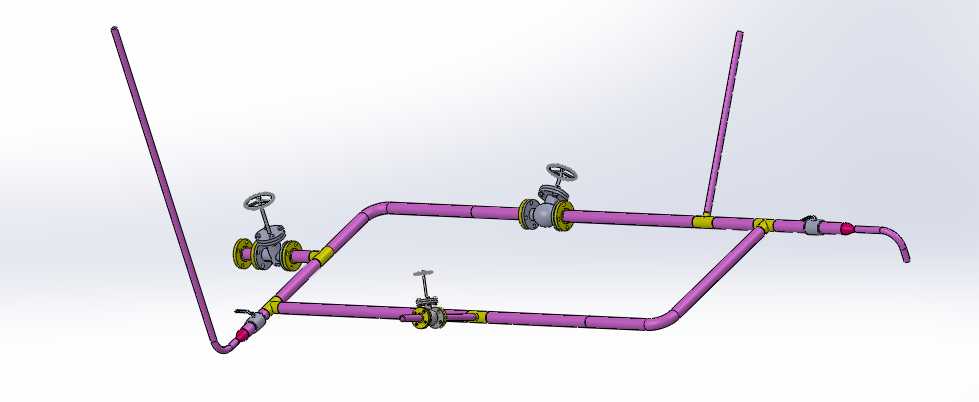

带法兰与多类阀门的工业输送管道布线结构

这套管线结构主要面向中小型化工流体输送、车间循环水系统、常压工艺物料输送场景搭建，在实际产线布局中，这类管线常承担工艺介质的转运输送功能，可适配净水、低粘度油品、无强腐蚀性化工溶剂等多种介质的输送需求，管线整体采用分段式拼接结构，所有接口位置均搭配标准法兰做密封连接，能在后期运维时快速拆解更换故障管段，无需整段切割管线，大幅降低现场检修的工作量。设计阶段优先考虑现场安装的操作空间，管线转弯处全部采用标准90度弯头过渡，避免直角弯折带来的介质流阻骤升问题，管段上的阀门安装位置特意预留了足够的操作空间，手轮距离相邻管线的间隙满足单人手动启闭的操作需求，无需额外借助加长杆等辅助工具就能完成阀门开度调节。不同类型的阀门在管线上承担不同功能：靠近支管位置的截止阀负责支路介质的通断控制，可单独切断某一支路的介质供给而不影响主管路整体运行；主管路上的闸阀承担主管路的总通断调节，全开状态下流阻极小，不会对介质输送效率造成明显影响；带锁止结构的小型阀门可作为取样口或者排污口使用，日常处于常闭状态，需要取样或者排空管内残液时可快速开启。管线的固定点设置在每段法兰连接位置旁，可搭配标准管卡固定在墙面或者设备支架上，安装时需保证管段的水平度偏差控制在合理范围内，避免长期运行后出现介质淤积在管段低点的问题。所有法兰的密封面均采用突面结构，可搭配常规橡胶垫片或者金属缠绕垫片实现密封，适配不同压力等级的输送需求，管段的接口尺寸统一采用常规工业管道标准规格，可直接和市面上多数标准泵阀设备对接，无需额外制作转换接头。布线时特意避开了设备的操作通道与检修空间，不会对现场人员的巡检、设备维护造成遮挡，支管的引出位置全部设置在主管的上方或者侧方，避免支管接口处积存杂质造成堵塞。
