22mm规格快插式隔板管路接头结构

这类快插式隔板接头主要用于需要在箱体、设备面板、舱壁两侧布设流体管路的场景，常见于净水设备、小型气动控制系统、实验室流体管路、房车水路改造等领域，作用是实现面板两侧管路的快速连通，同时保证穿板位置的密封性能，避免管路在面板开孔处出现晃动、渗漏的问题。

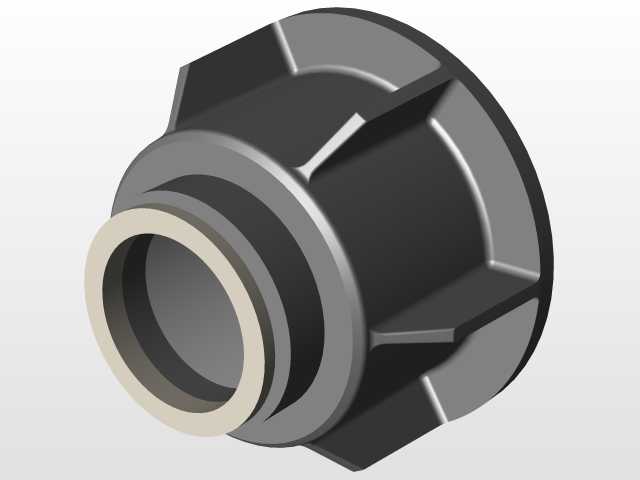

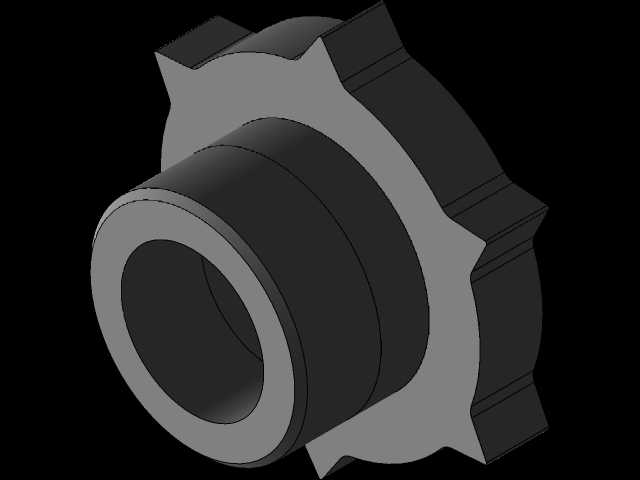

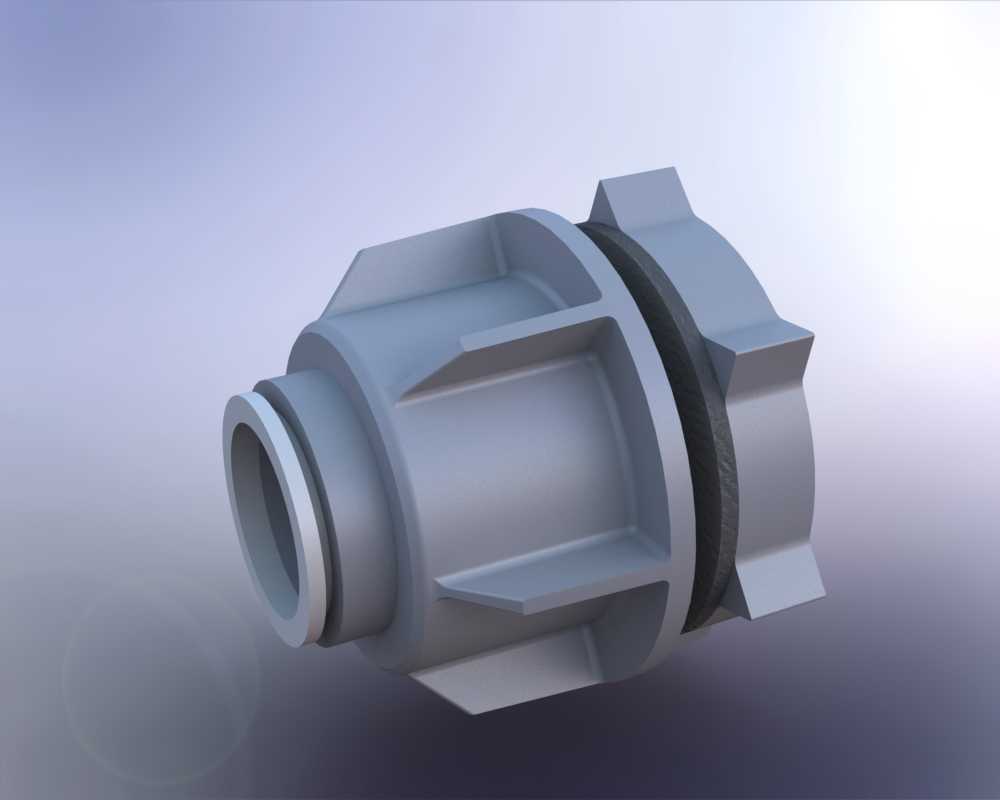

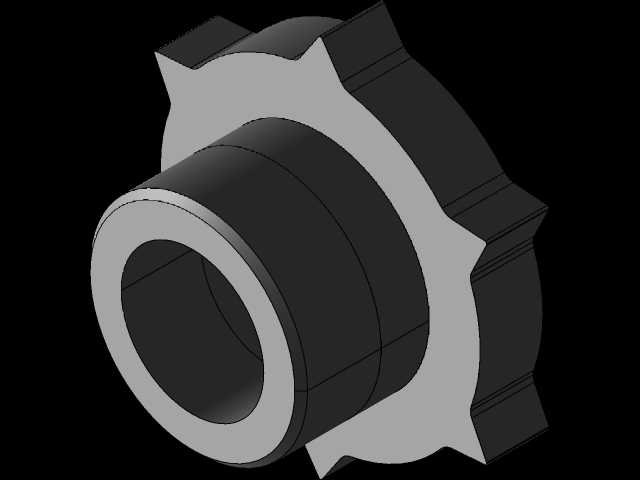

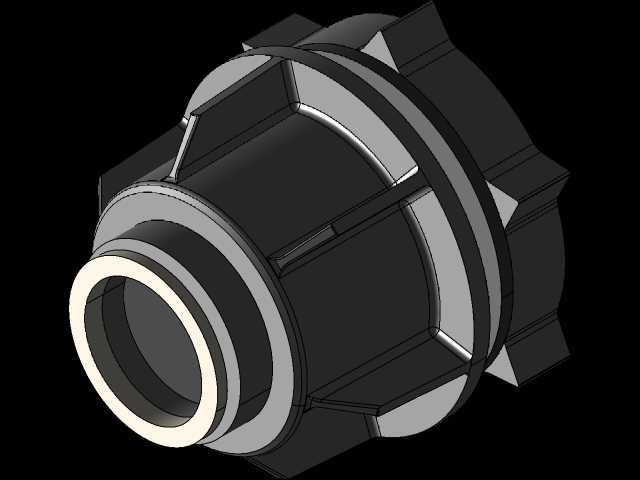

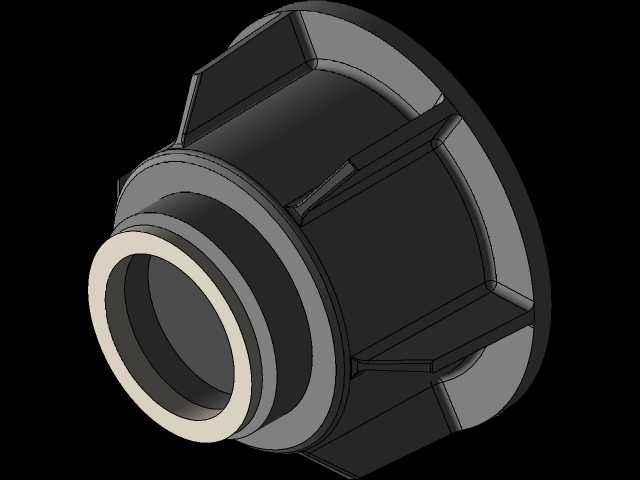

从结构设计来看，该接头采用对称式的六角拧动结构，两端都预留了快插接口的安装空间，中间位置设置了密封胶圈的安装槽位，穿板安装时，胶圈会被压紧在面板与接头本体的台阶面之间，实现径向与轴向的双重密封，不需要额外缠绕生料带或者加装密封垫片，安装效率比传统螺纹式隔板接头高很多。接头本体的加强筋沿周向均匀分布，既可以降低注塑成型时的缩痕风险，也能提升接头整体的抗扭强度，在拧紧锁紧螺母或者插拔管路时，不会因为受力过大出现本体开裂的问题。

安装边界方面，该接头适配22mm的管路外径，对应的面板开孔尺寸需要控制在比接头穿板段外径大0.2-0.5mm之间，面板的适用厚度范围覆盖1-8mm，能够适配常见的塑料设备外壳、金属钣金面板、亚克力实验台面板等不同材质的安装基面。两端的快插结构采用了卡簧锁紧+O型圈密封的组合设计，管路插入后卡簧会自动卡紧管路外壁的环形槽或者直接抱紧光滑管壁，承受10bar以内的流体压力不会出现脱管问题，拆卸时只需要按下接头端部的释放环，就可以轻松拔出管路，不需要借助额外工具，后期维护更换管路十分方便。

在实际选型应用中，这类接头的流通内径做了等径设计，不会因为穿板连接出现通径缩口的问题，能够最大限度降低管路的流体阻力，不管是输送压缩空气还是常温清水，都不会出现明显的压力损失。接头本体采用食品级POM材质注塑成型，密封件采用丁腈橡胶或者三元乙丙橡胶材质，能够适配不同的流体介质，长期使用不会出现材质溶胀、老化开裂的问题，在常规的工作温度范围内可以保持稳定的密封与连接性能。建模过程中需要重点关注快插卡槽的尺寸公差、密封槽的粗糙度要求，以及六角拧动位的对边尺寸精度，这些参数直接影响接头的实际装配性能与使用可靠性，尤其是密封槽的倒角设计，如果倒角角度不合理，安装时很容易切伤胶圈，导致使用过程中出现渗漏问题。
