黄铜螺纹连接小型手动隔膜阀结构设计

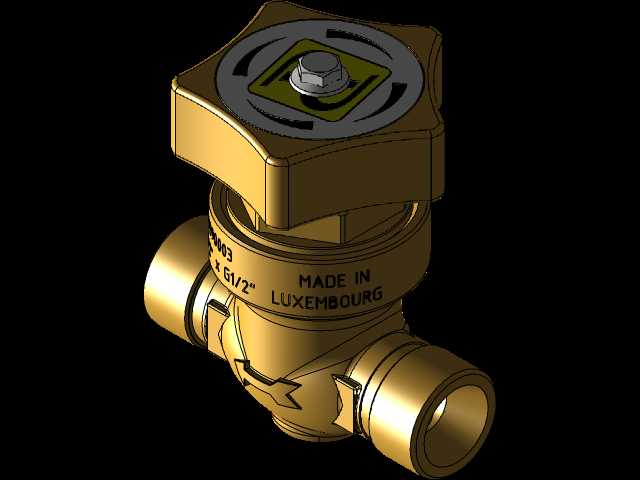

这款手动隔膜阀主要面向小通径低压流体管路场景设计，常见于实验室气路、小型医疗设备流体回路、高纯气体输送支管、家用净水设备末端控制等对介质洁净度有一定要求的管路系统中，核心作用是通过隔膜的升降动作截断或导通管路介质，避免介质与阀杆等运动部件接触，杜绝传动部位的润滑油脂、金属磨损碎屑污染输送介质。从结构设计逻辑来看，阀体采用一体式黄铜锻造成型，流道设计为等径直通结构，尽可能降低流阻，减少介质在阀腔内的滞留死角，进出端采用标准管螺纹连接，适配常规低压流体管路的安装需求，无需额外焊接或法兰固定，现场安装仅需匹配对应螺纹规格的管路即可完成装配。上部操作端采用方形防滑手轮设计，手轮表面做了防滑标识与方向指示，操作人员无需额外工具即可手动完成启闭操作，手轮与阀杆的连接部位做了防松结构，避免频繁操作后出现手轮松脱的问题。阀腔内部的隔膜压紧结构采用周向均匀压合设计，保证隔膜受压均匀，不会出现局部压溃导致的内漏问题，隔膜的行程经过严格校核，全开状态下隔膜不会过度拉伸，有效延长隔膜的使用寿命，同时全关状态下密封面比压满足低压管路的密封要求，无需额外施加过大操作力矩即可实现零泄漏。安装边界方面，该阀整体轴向尺寸紧凑，手轮的最大外廓尺寸经过控制，在密集排布的管路支管中不会与相邻管路或阀件产生干涉，阀体下部没有突出的排污或固定结构，可直接贴靠安装面板或管路支架固定，进出端螺纹的同轴度公差控制在合理范围内，安装时不会出现螺纹别劲导致的密封失效问题。从实际使用角度出发，这种全铜材质的隔膜阀耐腐蚀性优于普通铸铁阀件，适配多数中性气体、净水及弱腐蚀性流体的输送控制，手动操作的结构无需外接气源或电源，在无动力辅助的现场场景下也能可靠使用，结构拆解简单，后期更换隔膜仅需拆开上部阀盖即可完成维护，无需将整个阀体从管路上拆下，大幅降低现场维护的工作量。
