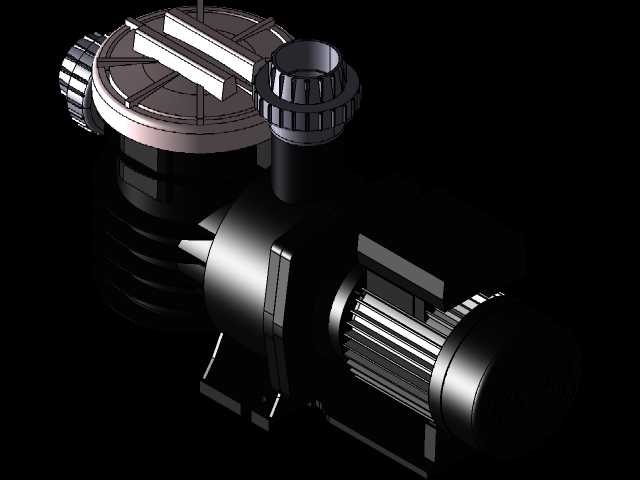

带110管接头的泳池用水池泵结构设计

这款带110规格管接头的水池泵，主要面向小型商用泳池、私家景观水池、养殖循环水池的水体循环场景设计，核心作用是驱动池内水体完成过滤、循环、反冲洗流程，也可适配小型水景的供水增压需求。从结构布局来看，泵体采用电机与泵腔直联的同轴设计，省去了传统联轴器传动的冗余结构，既压缩了整机的轴向安装尺寸，也减少了传动环节的功率损耗，日常运维时无需额外调整传动对中度，降低了现场安装的调试难度。进水端集成的110规格快装管接头，采用带防滑齿纹的旋紧结构，对接同规格PVC给排水管时无需额外焊接法兰，直接通过管箍锁紧即可实现密封，能适配多数民用泳池、景观池的标准给排水管路规格，减少现场管路改制的工作量。泵腔上方设置的大口径快开滤篮腔，采用旋压式密封端盖，端盖上预留了对称的助力扳位，日常清理滤篮内截留的毛发、落叶、碎屑时，无需借助专用工具即可徒手开启端盖，清理完成后旋紧端盖即可依靠内置的橡胶密封圈实现静密封，避免了传统螺栓紧固端盖拆装繁琐、螺栓易锈蚀的问题。电机部分采用全封闭风冷结构，外壳的散热筋沿轴向平行排布，能在泵组长时间连续运行时快速带走绕组产生的热量，适配户外安装时的日晒环境，电机端的接线腔采用下沉式密封结构，可防止喷淋水、露水渗入接线端子引发短路。安装底座采用一体成型的支脚结构，支脚上预留的长圆形安装孔可适配不同间距的安装螺栓，现场固定时可根据基础的预埋螺栓位置微调泵组位置，降低了基础施工的精度要求。泵腔的流道采用等截面渐变设计，进水口到叶轮腔的过渡段无锐角突变，能减少水体进入叶轮时的紊流损失，降低运行时的流体噪音，叶轮采用闭式结构，兼顾大流量输送与一定的扬程能力，可满足单台泵覆盖100立方以内水池的循环需求。整机的外露金属部件均做了防腐镀层处理，可耐受泳池水体中余氯、消毒药剂的弱腐蚀，延长户外使用的寿命，泵体与电机的连接部位设置了机械密封结构，相比传统填料密封，泄漏量更低，长时间运行无需频繁调整密封压盖，减少了运维频次。
