不同规格储水用塑料水箱结构设计

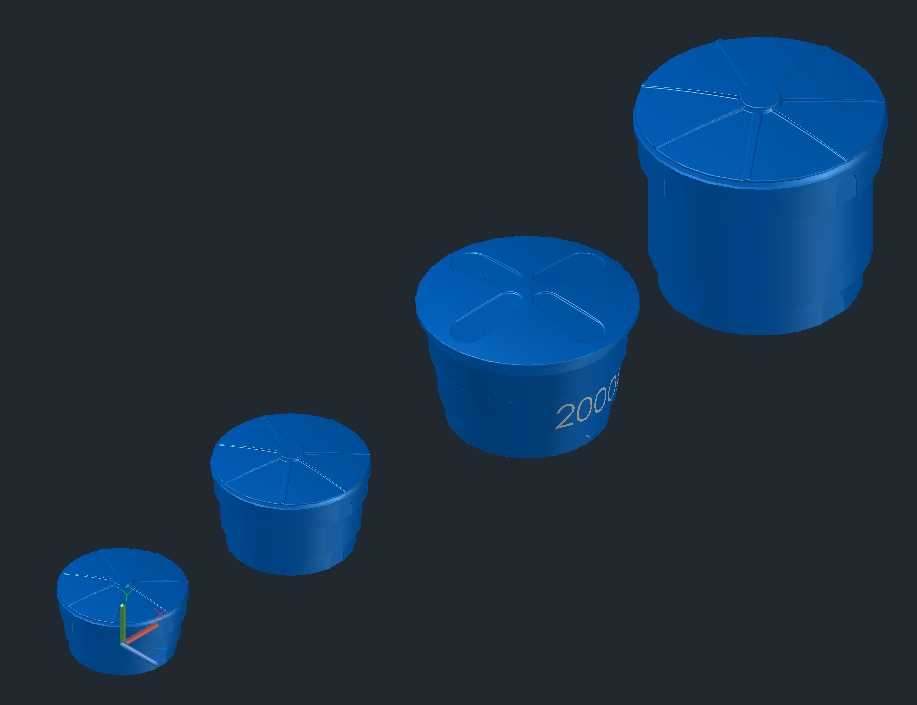

这套不同容积规格的储水箱体，主要面向民用供水、小型工程临时储水、户外作业供水等场景设计，可直接对接标准输水管道完成储水、稳压、临时存水的功能，也可作为小型水处理环节的中转储水单元使用。设计之初先梳理了常用的储水容积梯度，对应日常使用中500、1000、2000、5000升几个主流的储水需求档位，避免容积档位断层导致选型适配困难。箱体整体采用圆柱式结构，相比方形结构，圆柱侧壁受力更均匀，储水时侧壁承压不会出现应力集中的棱角区域，能降低长期满水存储时的蠕变变形风险，同时圆柱结构在滚塑或者注塑生产时脱模更顺畅，生产良率更高。顶部的十字加强筋设计，是考虑到箱体顶部可能会有临时堆载、或者户外安装时的积雪承重需求，十字筋将顶面受力均匀分散到侧壁，避免顶面受压凹陷。顶部边缘的凸起卡扣结构，可配套对应的密封箱盖，防止储水过程中落入杂物、蚊虫，同时减少水分蒸发，在户外使用时也能避免雨水灌入污染存储水体。侧壁靠近顶部的位置预留了标准管径的接口位，可根据安装需求对接进水管道、溢流管道，底部预留的出水接口可对接出水阀门或者输水管道，接口位置的壁厚做了局部加厚处理，避免管道安装拧动时出现开裂，同时加厚区域也能提升接口处的密封性能，减少长期使用后的渗漏概率。不同容积规格的箱体，整体高径比控制在1:1到1.2:1之间，这个比例既能保证放置时的稳定性，不会因为重心过高出现倾倒，也能控制占地面积，方便在狭小的设备间、户外临时场地放置。安装时需要注意基础地面要做找平处理，避免地面倾斜导致箱体侧壁受力不均，满水状态下倾斜放置会大幅提升侧壁局部应力，长期使用容易出现开裂渗漏。箱体底部做了一圈凸起的支撑边，既可以让箱体底部不直接接触地面，避免地面潮气长期侵蚀底部材料，也能方便叉车或者搬运设备从底部插入转运，降低大规格满水状态下的搬运难度。设计时还考虑了不同场景的适配性，比如在农村家用供水场景，这类箱体可搭配自吸泵完成家庭自来水的稳压储水；在小型工地临时供水场景，可作为施工人员生活用水、小型设备养护用水的存储单元；在户外露营、临时作业点位，小规格的箱体可直接作为移动储水单元使用。所有规格的箱体连接接口尺寸做了统一标准化设计，不同容积的箱体可通过管道串联使用，当储水需求超过单箱最大容积时，无需更换整套储水系统，只需串联对应数量的同规格箱体即可扩容，降低后期扩容改造成本。箱体顶部的加强筋除了承重作用，也可作为开盖时的受力点位，方便操作人员旋转开启或者闭合箱盖，无需额外设计开盖把手，简化整体结构的同时减少生产环节的零件数量，降低整体制造成本。
