交错缠绕式环形连通管路结构设计

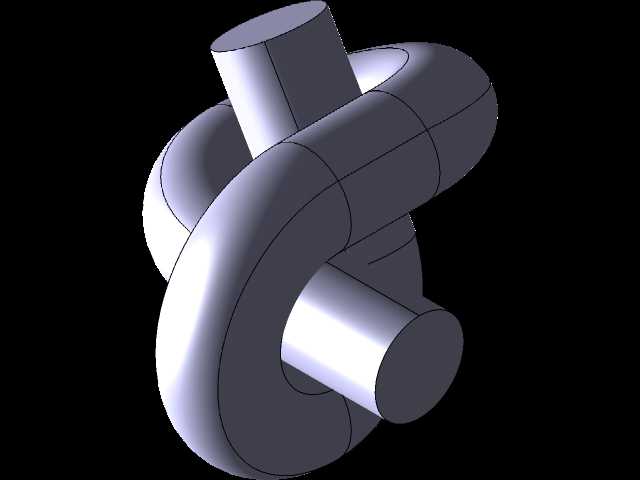

这类交错缠绕的环形连通管路，在流体输送系统的特殊工况场景中有着不可替代的作用，常见于需要紧凑布置流道、实现多向介质汇流同时规避空间干涉的设备内部，比如小型液压动力单元的集成油路、实验台架的冷却介质循环回路、特种泵阀组的内部导流结构，都能看到类似构型的管路应用。从实际功能来看，该结构通过环形弯管与两段正交直段的交错穿插，在极小的空间占比内实现了三个方向的流道连通，不需要额外加装多通接头，减少了管路连接点的数量，也就降低了介质泄漏的风险点，对于输送高压流体、腐蚀性介质的工况而言，更少的连接点位意味着更高的运行可靠性。

设计这类管路时，首先要核算流道的通径匹配，环形弯管的曲率半径不能过小，否则会增大介质流动的沿程阻力，造成不必要的压力损失，同时弯管段的壁厚要根据介质工作压力做针对性补强，尤其是弯管外侧受介质冲刷更严重的区域，要预留足够的腐蚀裕量与强度余量。两段穿插的直段管路与环形管之间要保证足够的装配间隙，避免管路工作时因振动产生摩擦磨损，同时直段的伸出长度要匹配标准管接头的安装尺寸，端部要预留足够的操作空间方便后期管路拆装维护。

从安装边界来看，该管路整体占用空间为近似立方体的包络范围，直段的两个伸出端轴线相互垂直且均与环形管的中心平面呈正交状态，安装时可以通过直段端部的外螺纹或者法兰结构与外部管路对接，不需要额外设计复杂的固定支架，依托两端的连接点位即可实现结构的稳定固定。建模过程中要重点处理环形弯管与直段的相交相贯线，保证流道内壁的光滑过渡，避免出现突兀的台阶或者锐角，防止介质在流动过程中产生紊流、引发管路振动噪声，同时相贯位置的外壁要做圆滑倒圆处理，降低应力集中系数，提升管路在交变压力工况下的疲劳寿命。实际应用中，这类管路还可以根据输送介质的特性选择不同的加工材质，输送液压油时可以选用无缝钢管折弯焊接成型，输送腐蚀性化学介质时可以选用不锈钢或者工程塑料一体注塑成型，不同材质的加工工艺要对应调整管路的折弯半径、壁厚参数，保证成型后的结构强度满足工况要求。
