螺旋管式换热回流线圈结构设计

项目分类:3D模型 发布时间:2021-09-22 ID:286755
  • 螺旋管式换热回流线圈结构设计
  • 螺旋管式换热回流线圈结构设计
  • 螺旋管式换热回流线圈结构设计
  • 螺旋管式换热回流线圈结构设计
  • 螺旋管式换热回流线圈结构设计
  • 螺旋管式换热回流线圈结构设计
  • 螺旋管式换热回流线圈结构设计

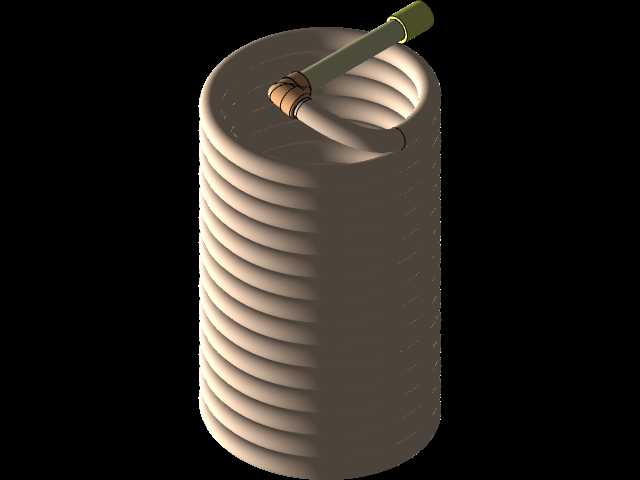

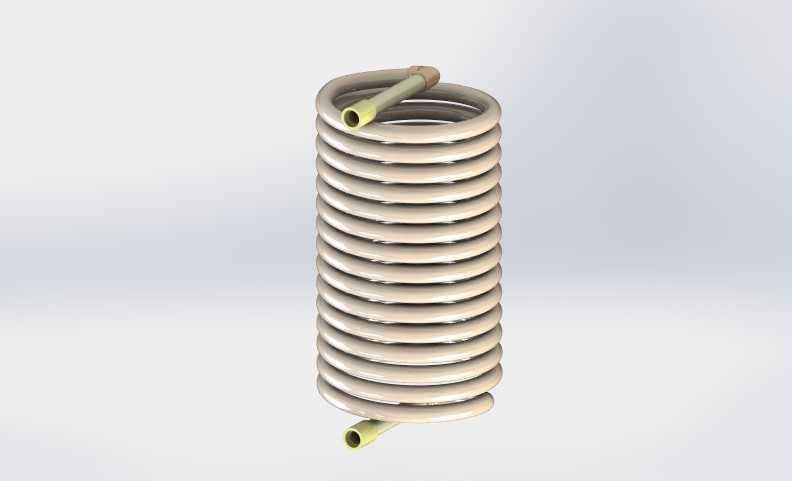

这类螺旋回流线圈多应用在小型换热设备、流体温控回路、气液分离配套管路中,核心作用是延长介质在换热段的停留路径,在有限安装空间内最大化换热接触面积,相比直管段结构,同等长度管路占用的安装体积可缩减60%以上,非常适合紧凑型温控设备、小型加热循环装置的内部管路布局。从结构设计逻辑来看,整体采用等螺距圆柱螺旋排布,圈与圈之间预留均匀间隙,既避免相邻管壁直接接触导致的换热效率损耗,也能给管路热胀冷缩预留形变空间,防止设备运行过程中因温度交变产生管路应力开裂。两端引出段采用切向平直延伸设计,引出端的管口做了适配标准快插接头的尺寸处理,安装时可直接对接对应通径的管路接头,不需要额外做弯折调整,能大幅降低现场装配的对位难度。设计过程中需要重点把控螺旋中径、螺距、管路通径三者的匹配关系:螺旋中径过小会增加管路弯折处的流体阻力,导致介质输送压损过大,影响循环泵的工作效率;螺距过密则会让相邻管壁的温度场互相干扰,削弱换热效果;管路通径则需要匹配整套循环系统的额定流量,避免通径不足导致的流量瓶颈。实际选型安装时,需要预留的安装边界以螺旋体外径为基准,径向方向预留不小于10mm的通风间隙,保障线圈外侧的空气流通,提升自然换热效率;轴向方向则需要给两端引出段预留足够的接管操作空间,避免安装时接头与螺旋主体产生干涉。这类结构在小型即热式加热设备、实验室温控循环装置、小型空压机的回油冷却回路中应用十分广泛,螺旋结构本身还能对管路内的流体起到一定的紊流作用,打破管壁处的层流边界层,进一步提升换热效率,相比同换热面积的直管式换热器,整体换热效率可提升30%左右。建模过程中需要重点控制螺旋扫掠路径的连续性,避免弯折处出现管壁褶皱、壁厚不均的问题,实际生产中这类线圈多采用整根金属管弯制而成,不存在中间焊接接缝,能大幅降低管路泄漏的风险,适配带一定压力的流体循环工况。
