柔性弯转连接软管结构设计

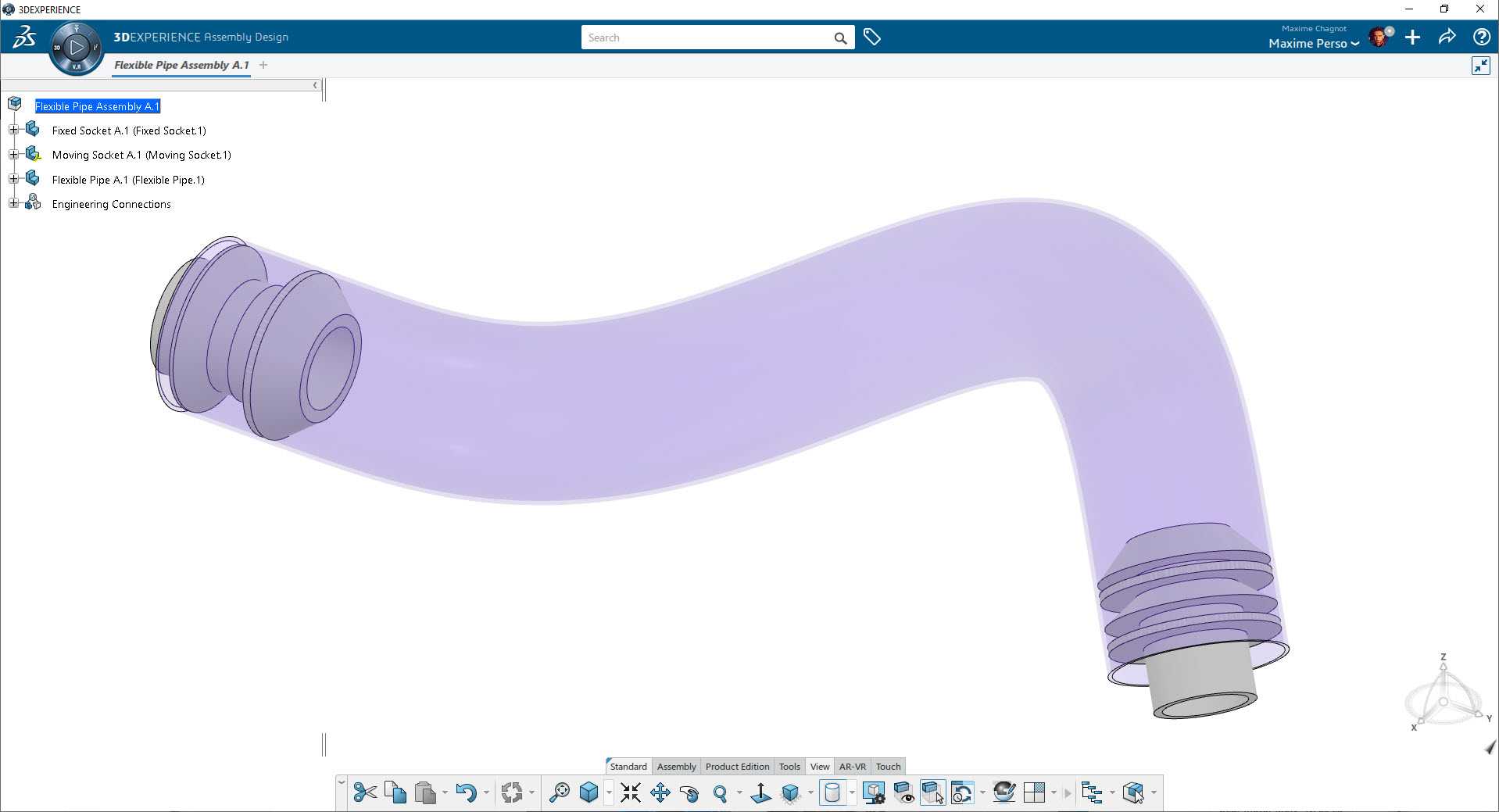

这类柔性软管主要应用在流体输送系统中存在安装位偏移、运行中存在相对位移的连接场景，常见于车用管路布局、工业设备气液通路、机电产品内部走线护管等工况，核心作用是补偿两端接口的位置偏差，吸收设备运行产生的小幅振动，避免硬管连接在交变载荷下出现应力集中断裂的问题。从结构设计来看，两端的接头采用了阶梯式卡接结构，一端是带多层凸缘的快插式接口，匹配对应规格的硬管接头时，可通过凸缘与密封圈的配合实现径向密封，无需额外焊接或法兰紧固，装配时直接推入到位即可完成密封连接，大幅提升现场装配效率；另一端的带外螺纹段的接口，可通过锁紧螺母与设备面板或固定基座连接，适配需要将软管端部固定在设备壳体上的安装场景。管身采用大曲率弯转的流线型设计，没有出现直角弯折的结构，能最大程度降低流体在管路内的沿程阻力，避免直角位置出现流道涡流、介质沉积的问题，同时管身的柔性属性允许在一定范围内调整弯曲角度，当两端连接的部件因为装配公差、运行振动出现位置偏移时，管身可通过自身形变补偿位移量，不会在接头位置产生额外的拉扯应力。设计过程中需要重点控制两端接头的同轴度公差，以及管身弯曲段的最小弯曲半径，避免弯曲半径过小导致管身折瘪、流道通径缩小影响输送效率，同时要明确安装时的拉伸、偏转角度边界，防止过度形变导致管身开裂或接头松脱。在实际选型匹配时，需要根据输送介质的属性确认管身材质的兼容性，同时核对两端接头的尺寸规格与对接部件的接口尺寸匹配度，确保装配后密封可靠，在额定压力、温度工况下不会出现渗漏、脱落的问题。这类柔性管路的参数化建模逻辑，是将两端接口的位置作为驱动参数，调整两端安装位坐标时，管身可自动生成匹配的平滑弯曲路径，无需重复绘制扫掠路径，能大幅提升管路布局阶段的设计效率，尤其适合在复杂设备内部的管路布线场景中使用，可快速适配不同安装位的连接需求，减少设计迭代过程中的重复建模工作量。
