霍尼韦尔LSZ52L可调式限位摆臂结构

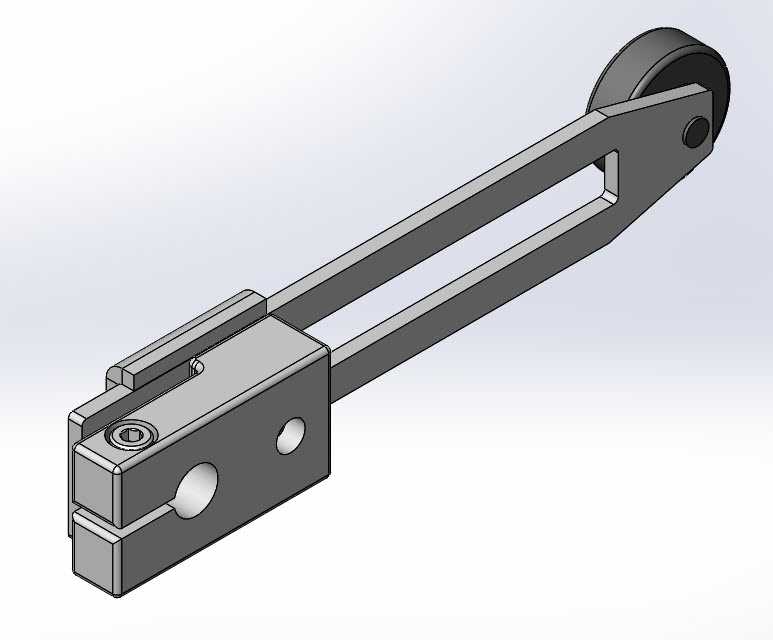

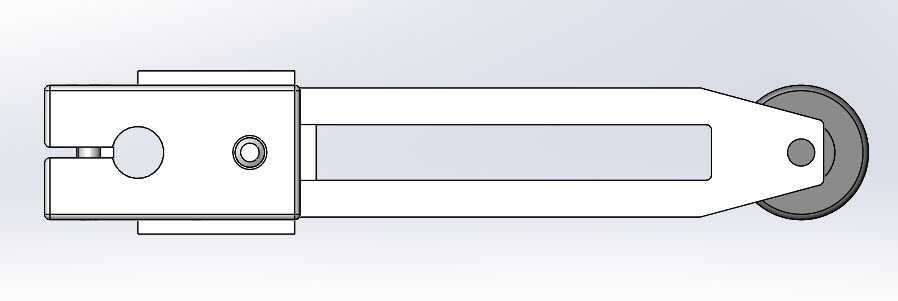

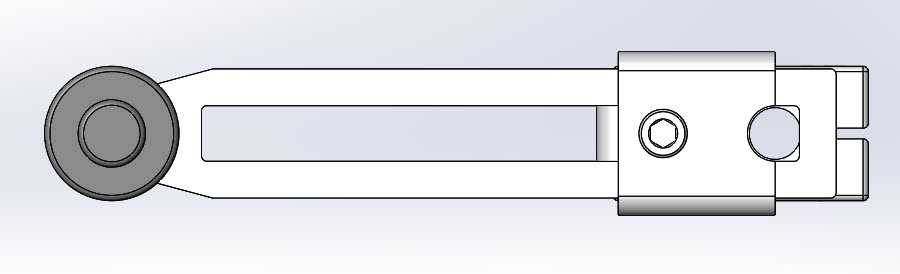

这款可调摆臂是配套限位开关使用的触发执行构件，在自动化生产线、输送线工位、机床行程限位、工装夹具到位检测场景中应用广泛，作为位置信号触发的末端接触部件，直接决定限位检测的触发精度与适配范围。从结构设计来看，摆臂采用长槽型调节结构，安装基座部分设置了夹紧锁紧结构，可根据实际安装工位的触发距离需求，沿臂身长度方向调整滚轮与安装基准的相对位置，无需重新加工安装孔位就能适配不同的触发行程要求，适配性远高于固定长度的摆臂构件。臂身末端搭载的滚轮采用低摩擦转动结构，与被检测运动件接触时为滚动摩擦，既可以减少接触过程中的部件磨损，也能避免刚性刮擦对被检测工件表面造成损伤，适合高速往复运动的工位触发场景。安装基座部分设置了标准的安装定位孔与夹紧槽，安装时可通过基座的夹持结构固定在限位开关的转轴上，锁紧螺钉可在调整完摆臂角度后完成紧固，不会出现长期往复摆动后松动移位的问题。从安装边界来看，基座的夹持孔径适配同系列限位开关的标准输出轴尺寸，安装后整体突出开关本体的长度可在一定范围内连续调节，最小安装长度适合紧凑安装空间内的近距离到位检测，最大伸出长度可满足远距离触发、大行程越程保护的使用需求。设计时特意做了左右触发的兼容结构，无需更换零件即可切换左触发与右触发的安装方向，减少备件储备的品类需求。臂身采用镂空减重结构，在保证整体结构刚性、满足长期往复摆动抗疲劳要求的前提下，尽可能降低摆臂自身重量，减少摆动过程中对限位开关转轴的冲击载荷，延长开关本体的使用寿命。在实际设备调试过程中，这类可调摆臂可以大幅缩短现场调试的周期，当工位的工件位置出现小幅偏差、或者输送线的定位尺寸有调整时，无需重新设计加工摆臂，只需松开锁紧螺钉调整臂长或者摆角，就能重新匹配触发位置，大幅降低设备运维与改造成本。
