带流场温度分析的横流式换热结构

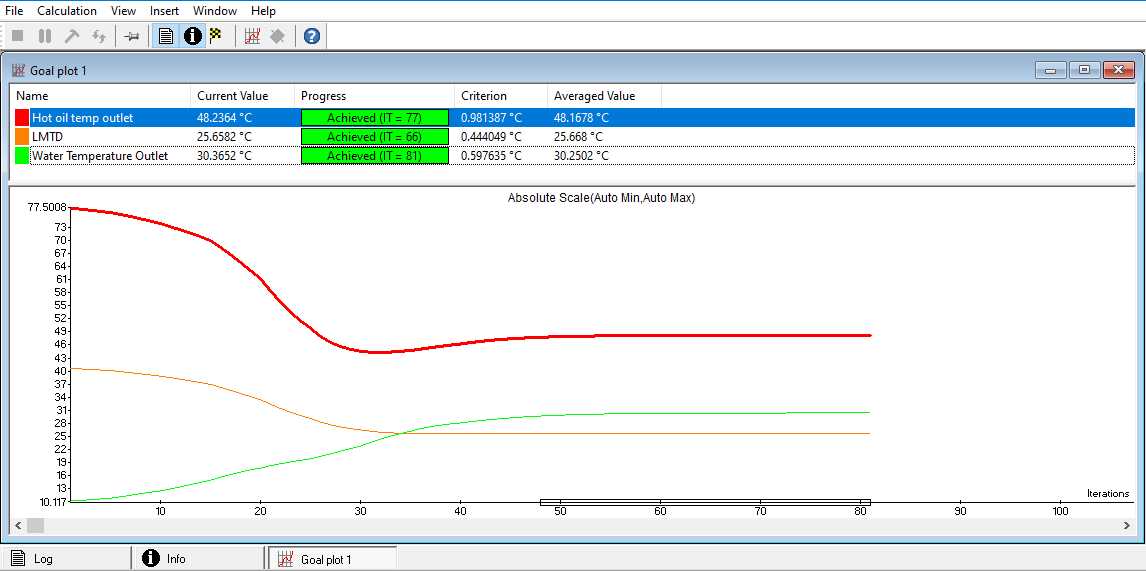

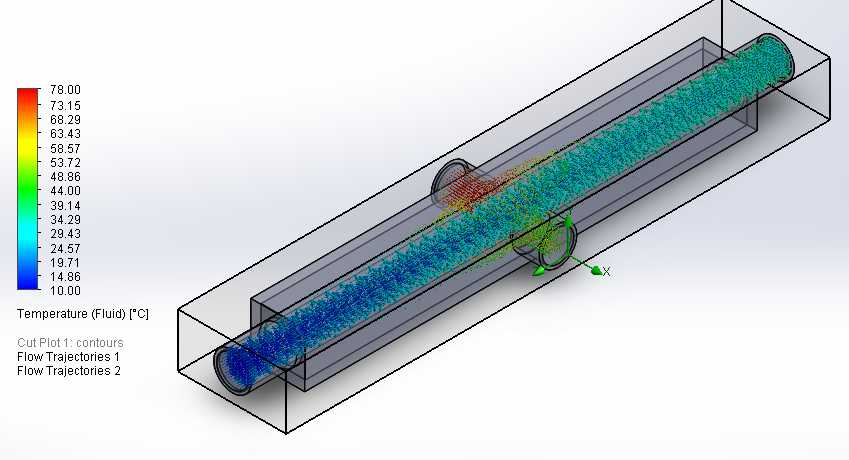

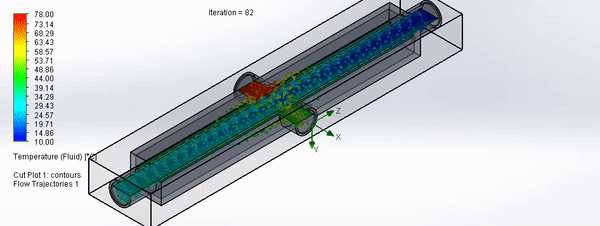

在暖通空调、工业余热回收、化工介质温控这类场景里，横流式换热结构的应用占比一直不低，不同于逆流或顺流结构的布置逻辑，横流形式下冷热介质的流动方向呈垂直交叉状态，能在有限的安装空间内兼顾换热效率与压损控制，尤其适合两侧介质流量差较大、安装边界受场地严格限制的工况。这套结构的核心换热段采用矩形壳体包裹管束的布局，壳程与管程的接口分别布置在壳体侧壁与两端封头位置，安装时需要预留两侧封头的检修拆装空间，以及侧壁接管的管道连接操作余量，管束的支撑折流结构采用非等距布置，靠近介质入口段的折流间距更小，用来应对入口段介质流速不均、温度梯度大的问题，避免局部热应力集中导致的管束变形。从流场模拟的结果能看到，管程内介质沿轴向流动时温度从入口端的低温区间逐步升高，壳程介质横向冲刷管束外表面时，在折流结构的导向下形成连续的错流扰动，减少了管束表面的流动死区，让换热表面的温度分布更均匀，不会出现局部过热或过冷的区域。设计时特意将壳程的进出口接管做了偏心布置，避开管束的正上方安装位置，既方便现场管道的焊接与法兰对接，也能减少介质进入壳程时对管束的直接冲刷，降低管束入口段的磨损速率。整个结构的安装基准面选在壳体底部的支撑脚平面，安装时需要保证该平面的水平度偏差在允许范围内，避免管束长期受偏载作用出现密封面泄漏，两端封头的密封采用凹凸面法兰结构，配合耐高温密封垫片，能在常规中低压换热工况下保持稳定的密封性能，不需要频繁更换密封件。针对不同工况的换热需求，这套结构的管束数量、折流板间距、壳体截面尺寸都可以做参数化调整，建模时已经将核心尺寸做了关联约束，调整参数时不需要重新绘制全部特征，只需要修改对应参数就能快速生成适配不同换热功率的结构方案，能大幅缩短前期方案设计的迭代周期。
