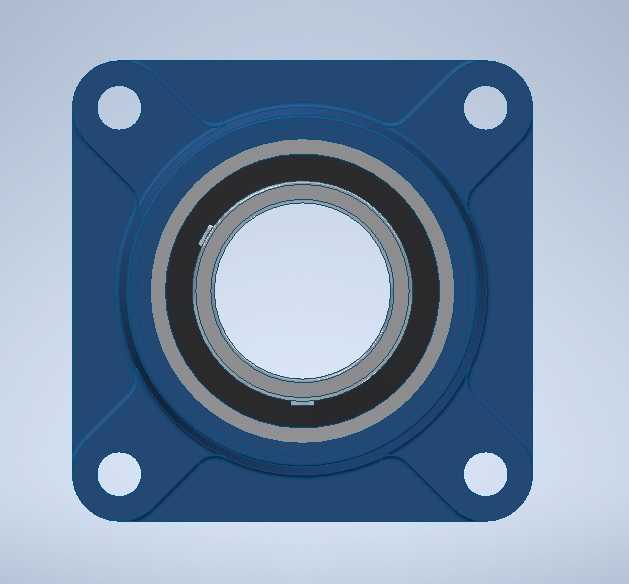

SKF方形法兰带座外球面轴承结构

在各类输送线、食品加工机械、农业装备以及中小型风机的传动布局中，这类方形法兰带座外球面轴承的出镜率一直很高，很多现场维护和结构设计人员对这类部件的安装特性都非常熟悉。不同于需要配合轴承座单独安装的深沟球轴承，这类集成式带座轴承直接通过法兰面上的四个安装孔完成固定，不需要额外加工轴承安装位的镗孔，对安装基面的加工精度要求更友好，尤其适合型材搭建的设备框架、薄钢板焊接的设备壳体这类不方便做高精度镗孔的安装场景。从结构设计逻辑来看，这款轴承的座体采用方形四点安装布局，相比菱形法兰座，它的抗倾覆力矩能力更强，当传动轴存在一定的径向偏载或者小幅安装不对中时，方形法兰的四个固定点可以更均匀地分散受力，避免单个安装螺栓承受过大的交变载荷出现松动。座体本身的铸造圆角过渡都做了加厚处理，在轴承外圈的承载区域做了局部壁厚加强，应对连续运转下的振动载荷时不容易出现座体开裂的问题。内置的外球面轴承外圈与座体的配合面采用球面配合设计，可以自动补偿传动轴安装时产生的角度偏差，最大补偿角度通常在2度以内，这对于现场安装时的轴系对中容错率提升非常明显，很多现场施工人员不需要反复调整轴的同轴度，只要把法兰面贴紧安装基面锁紧螺栓，就能保证轴承的正常运转，大幅缩短设备的装配调试周期。从安装边界来看，四个安装孔呈正方形对称分布，孔位的中心距是选型时的核心匹配参数，设计安装板时只需要按照对应孔位加工通孔，不需要额外加工止口，安装板的厚度只要满足螺栓的啮合长度要求即可，不需要额外做沉孔或者凸台定位。轴承内圈的锁紧方式通常采用顶丝锁紧，安装时只需要将轴穿入内圈孔，对准轴上的顶丝平面拧紧顶丝就能完成轴与轴承的固定，不需要额外的轴肩定位或者锁紧螺母，轴的加工只需要保证外径公差在h7级别即可，大幅降低了轴类零件的加工成本。在实际应用场景中，这类轴承常被用在输送带的辊筒两端支撑、小型风机的叶轮轴支撑、农业机械的传动辊支撑等位置，因为自带密封结构，在多粉尘、有一定喷淋湿度的工况下也能保持较好的密封效果，不需要额外加装密封端盖。设计选型时需要注意，这类轴承的轴向承载能力较弱，只适合承受径向载荷和小幅的轴向窜动，如果轴系存在较大的轴向载荷，需要搭配额外的轴向定位结构使用，避免轴承内圈从座体中脱出。另外座体的安装面如果是焊接面，需要保证焊接后的平面度，避免强行锁紧螺栓导致座体变形，卡滞轴承外圈的自动调心功能，日常维护时只需要定期通过座体上的注油嘴补充润滑脂即可，不需要频繁拆解轴承。
