汽车发动机燃油供给化油器结构设计

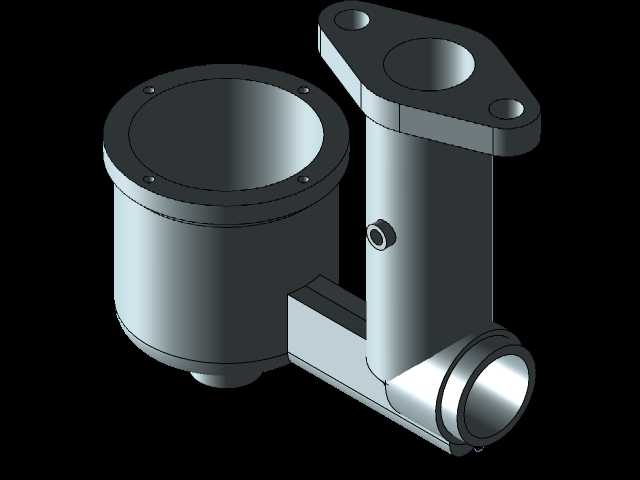

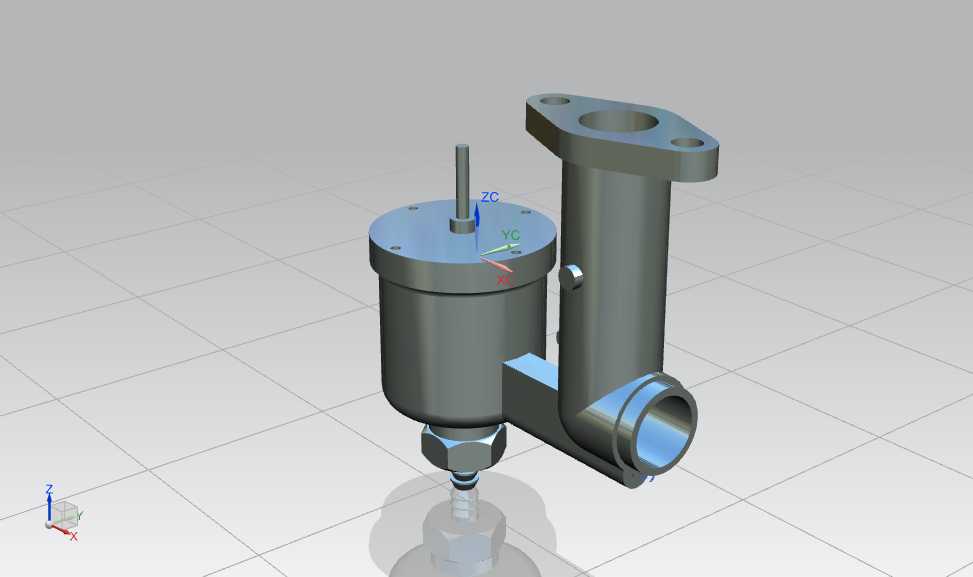

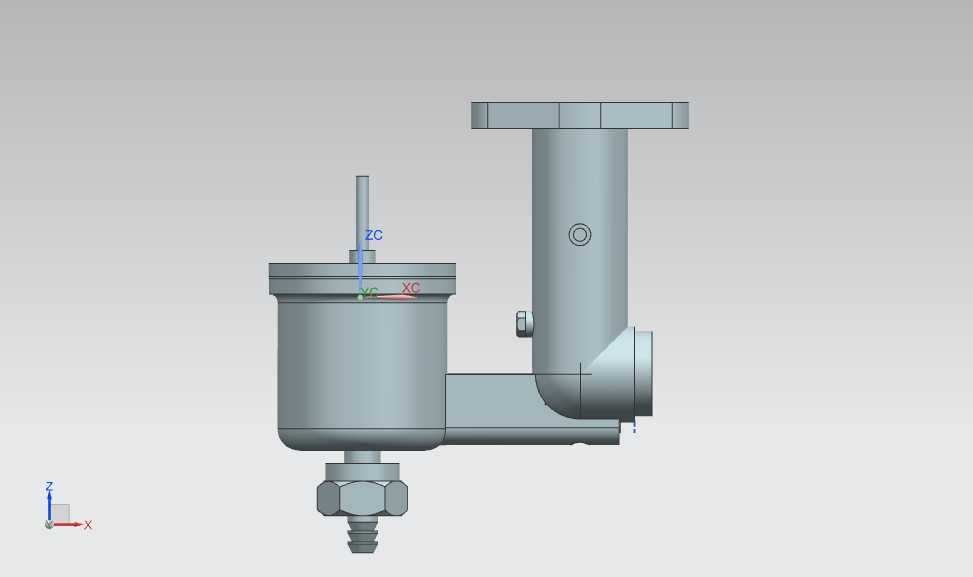

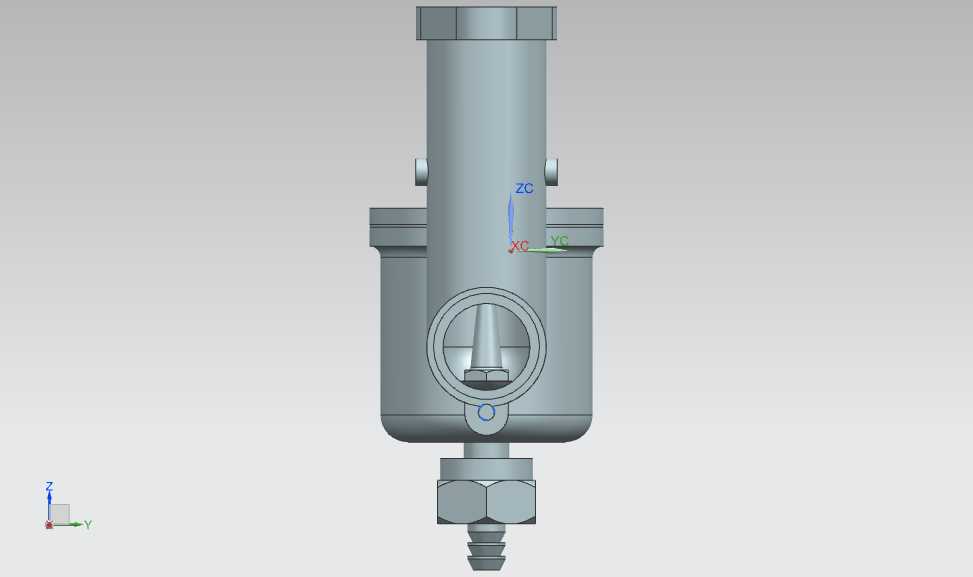

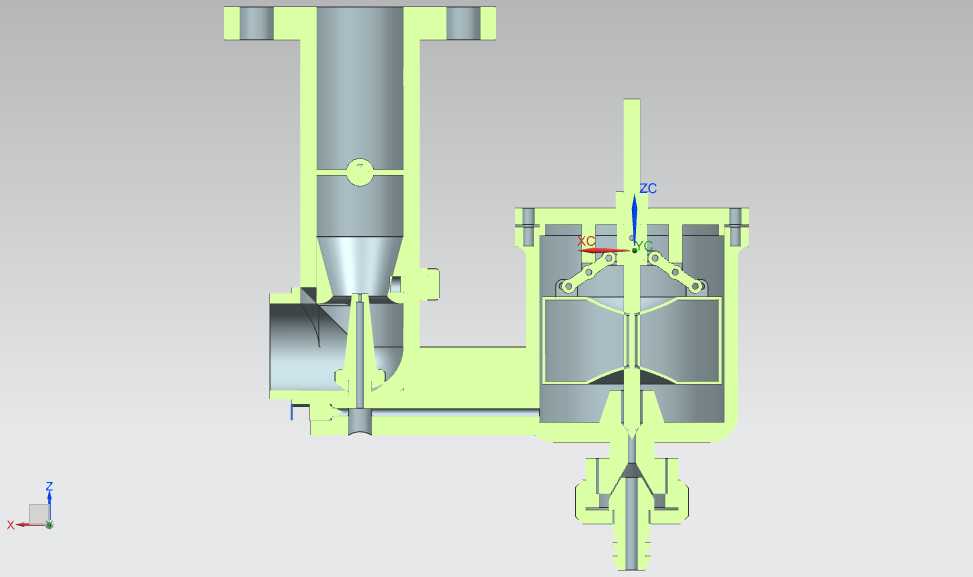

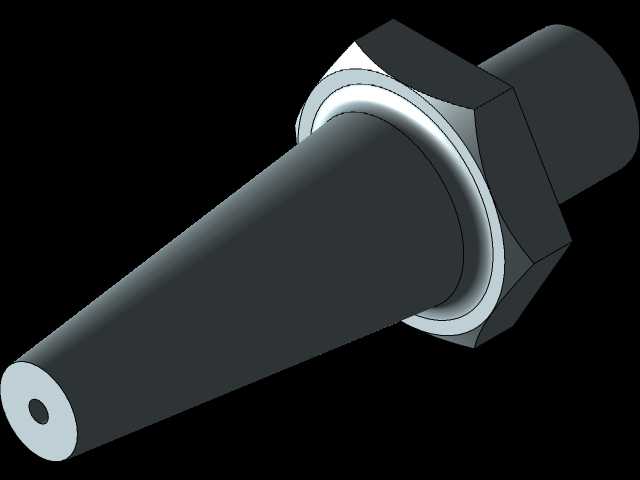

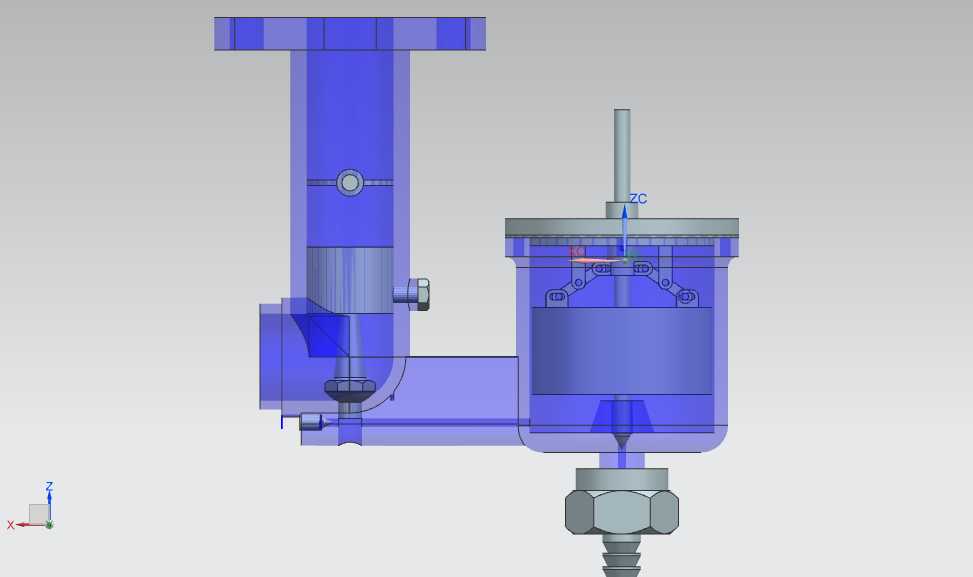

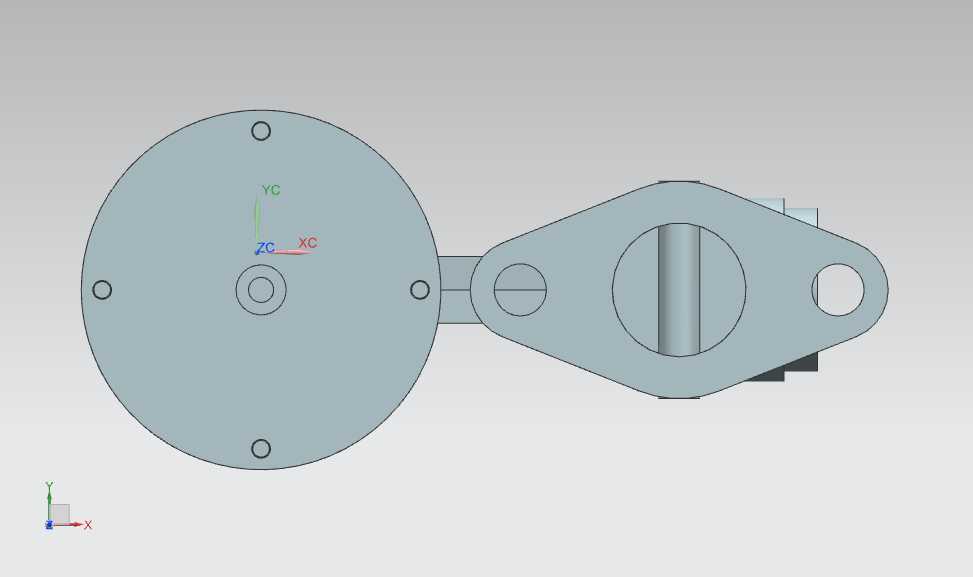

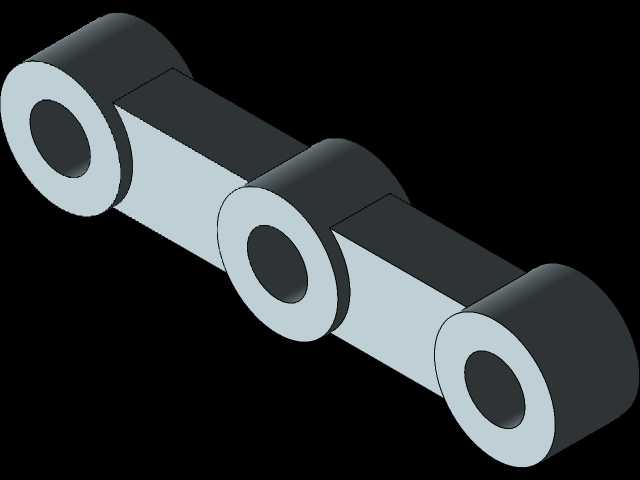

化油器作为传统内燃机燃油供给系统的核心部件，主要应用于小排量通用汽油机、老式乘用车辆发动机、农用机械动力单元等场景，承担着将燃油与进气按照合适比例充分混合，输送至燃烧室参与燃烧做功的核心作用，其混合精度直接决定发动机的动力输出稳定性、燃油消耗水平与尾气排放质量。该结构采用浮子室与喉管分体式布局，左侧垂直通道为进气喉管段，通过文丘里效应实现进气负压抽取燃油，喉管处的燃油量孔可根据进气流量动态调整出油量，匹配不同节气门开度下的混合气浓度需求；右侧腔体为浮子室结构，内置浮子与针阀组件，可自动稳定腔体内燃油液面高度，避免因液面波动导致的混合气过浓或过稀问题，浮子室顶部设置的通气孔平衡腔体内外气压，保证燃油供给压力稳定。设计过程中优先考虑不同工况下的混合气适配逻辑，怠速工况下通过怠速量孔提供浓混合气满足低转速稳定运转需求，中负荷工况下通过主量孔提供经济混合气降低燃油消耗，大负荷工况下通过加浓装置额外补充燃油提供动力混合气满足输出需求，同时在腔体过渡位置设置圆角导流结构，减少进气阻力与燃油附着壁面的概率，提升混合气雾化效果。从安装边界来看，该化油器进气端接口尺寸匹配通用小排量发动机的进气歧管连接法兰，安装孔位采用对称式布局，可直接适配多数单缸、双缸汽油机的安装位，整体结构的外部轮廓无突出干涉结构，可在发动机舱狭小空间内完成布置，油路接口采用标准锥面密封结构，可直接对接常规燃油管路，无需额外定制转接件。结构内部的量孔、节气门轴、浮子摇臂等运动部件均预留足够的运动间隙，避免长期使用后因积碳、热胀冷缩出现卡滞问题，喉管与浮子室之间的连接通道采用等径设计，减少燃油流动阻力，保证燃油供给响应速度，节气门翻板采用与管壁间隙0.02mm的配合精度，兼顾关闭密封性与转动灵活性，可精准控制进气量实现动力输出的线性调节。
