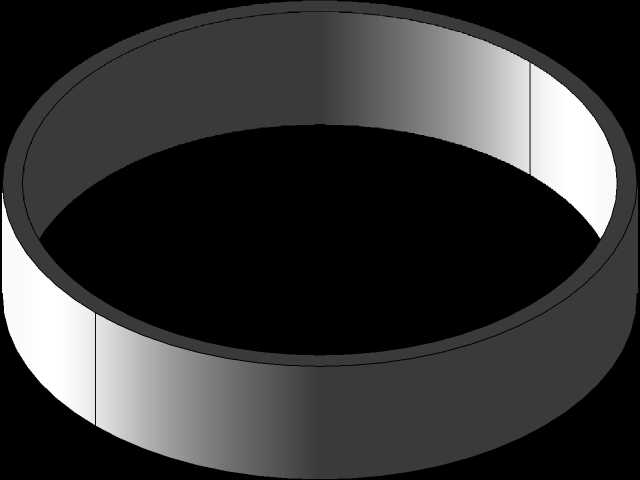

Sch40系列工业输送管道实体结构

在化工流体输送、市政给排水、工业制程管路搭建场景中，管路系统的核心承压部件选型直接决定整套管网的运行稳定性，Sch40壁厚等级的管道作为中低压工况下应用最广泛的管路基材，其结构建模精度会直接影响后续管路排布、支吊架设计、法兰对接的整体匹配度。做这类管道建模时，首先要锚定实际安装的边界条件，从1/8英寸到24英寸的全尺寸覆盖，对应不同公称通径下的壁厚参数严格匹配Sch40等级的承压要求，所有尺寸以毫米为基准统一建模单位，避免不同设计环节单位转换带来的装配误差。不同于薄壁穿线导管，这类实体管道的建模要还原管壁的实体结构，不能用曲面片体简化处理，因为后续做管路应力分析、流体仿真、碰撞检查时，实体壁厚是判断管间安全间隙、焊接余量、保温层包覆空间的核心依据。实际工程应用里，这类管道会搭配对焊法兰、弯头、三通等管件组成完整管网，建模时要保证管道端面的平整度、圆度公差符合实际加工精度，端面预留的焊接坡口尺寸也要和常规施工工艺匹配，避免后续装配时出现对接错位的问题。从设计思路上看，这类通用管道不需要做复杂的异形结构，重点是保证全系列尺寸的参数化关联，不同通径对应的外径、壁厚参数形成可驱动的设计表，后续做管路排布时可以直接调用对应通径的模型，不用重复建模。安装边界上，要注意不同通径管道的支吊架间距要求，建模时可以在管道外侧预留支吊架安装的定位参考面，方便后续装配管夹、支架等固定件；同时管道的直线段长度可以根据实际布管需求做参数化调整，但是两端的对接尺寸必须保持统一标准，保证和其他标准管件的互换性。在制程管路里，这类Sch40管道可以承受常规工况下的水、压缩空气、低腐蚀性化工介质的输送，建模时还原的实体结构也能方便设计人员统计管材用量、核算管路重量，给后续的支架载荷计算、材料采购清单统计提供准确的模型依据。很多新手建模时容易忽略管道的壁厚实体，只用空心曲面代替，实际做装配时就会发现法兰对接处出现壁厚不匹配、焊接间隙不合理的问题，而按照实体零件搭建的管道模型，能直接导入装配环境和各类标准管件完成配合，不需要额外做结构修补，大幅提升管路设计的效率。
