DIN标准1寸转1/2寸卫生级活接管件结构

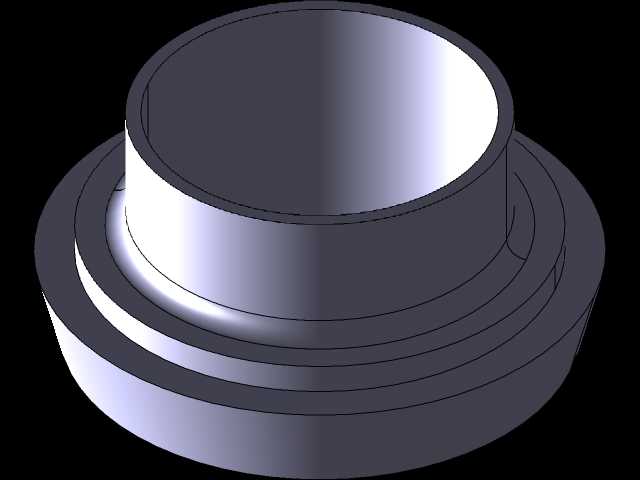

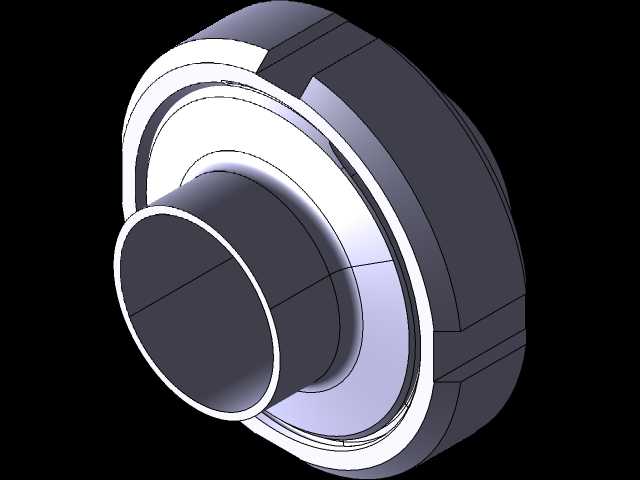

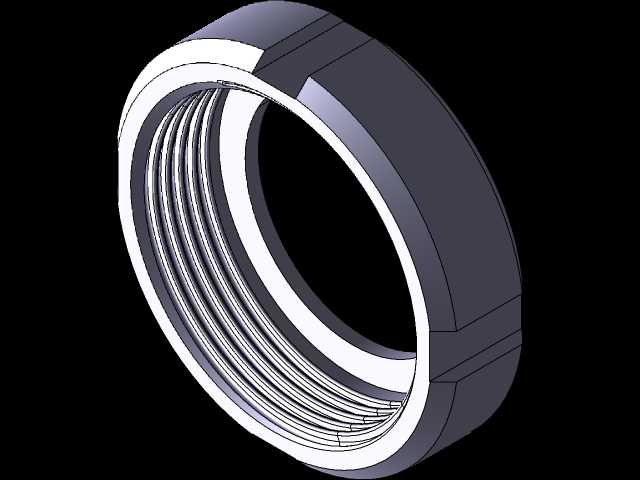

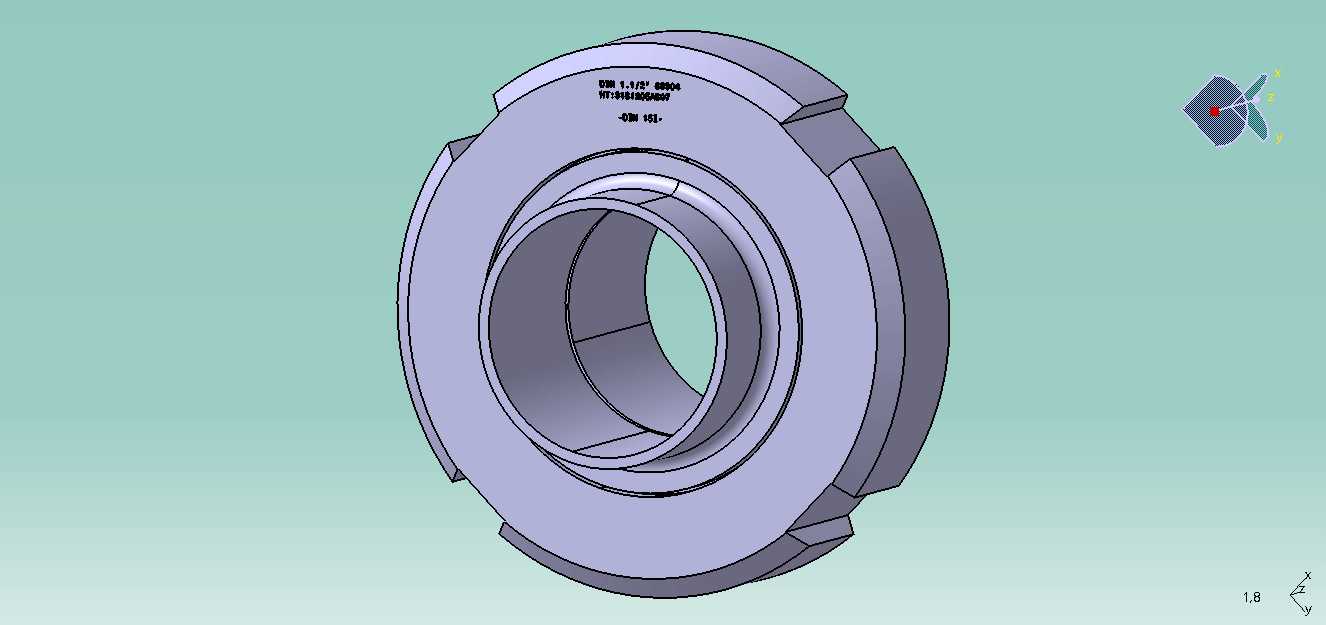

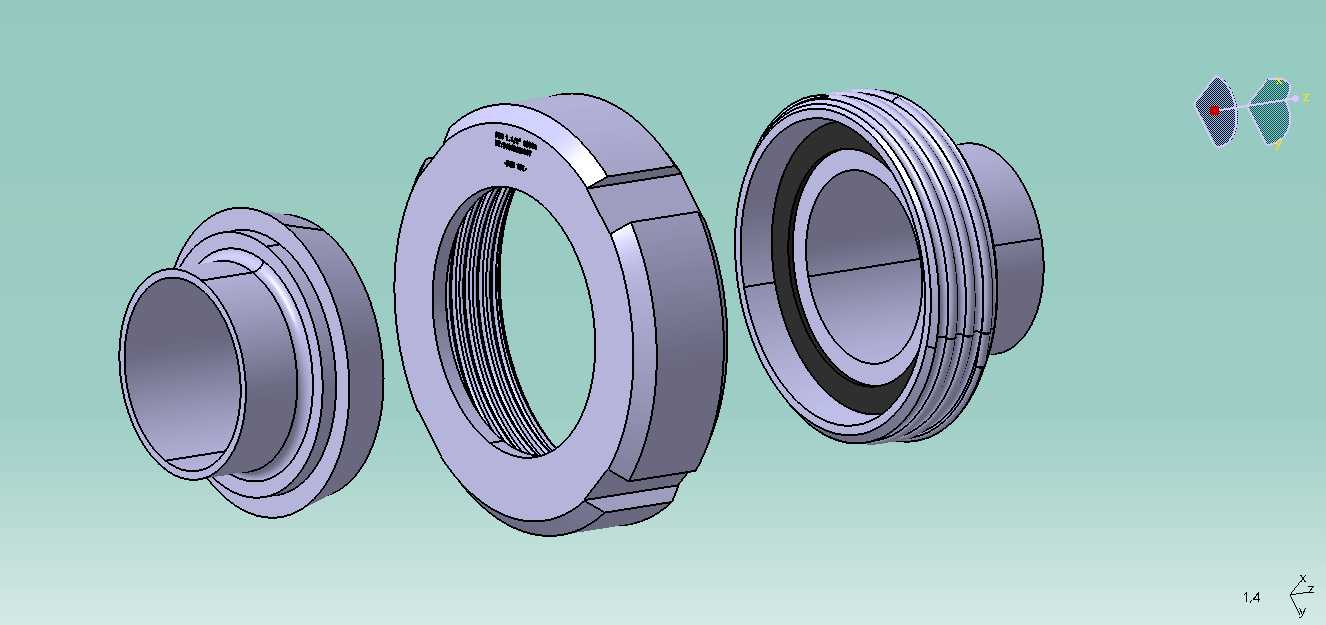

这款卫生级管路连接件主要应用于食品加工、生物医药、乳制品灌装等对管路洁净度有严苛要求的流体输送场景，在洁净管路系统中承担不同管径管路的对接过渡功能，可实现1英寸与1/2英寸管径的快速衔接，避免管路变径处出现卫生死角，满足CIP原位清洗、SIP灭菌的工艺要求。从结构设计来看，该管件采用带外凸卡位台阶的环形主体结构，外周均匀分布的卡位凸台是为了适配专用紧固工具的咬合需求，安装时可通过卡箍或专用扳手实现均匀受力锁紧，避免安装过程中管件打滑造成的密封面损伤。内孔采用平滑过渡的变径流道设计，没有突兀的截面突变，能够减少流体输送过程中的阻力，同时避免物料残留堆积，符合卫生级管路的流道设计规范。密封配合面采用高精度的平面加工基准，安装时配合卫生级密封垫片可实现无泄漏连接，密封面的粗糙度控制在卫生级要求范围内，不会积存介质残渣。从安装边界来看，该管件的轴向长度与外周卡位的外径尺寸完全匹配DIN15I标准的安装空间要求，不需要额外调整管路预留位置，可直接替换同标准的同规格管件，适配现有标准化的管路支架与卡箍配件。设计过程中重点考虑了拆装便捷性，外周的卡位凸台高度经过反复校核，既保证工具咬合时的足够受力面积，又不会因为凸台过高造成相邻管路部件的安装干涉，同时凸台的边角做了圆弧过渡处理，避免安装操作时划伤操作人员，也减少了外部清洁的死角。管件的壁厚经过强度校核，可承受卫生级管路常规的工作压力，在满足结构强度的前提下尽可能控制整体重量，降低管路系统的整体负载。流道的变径过渡段采用圆弧顺滑衔接，不存在直角拐角，在输送高粘度流体时也不会出现物料挂壁的问题，清洗时流体可顺畅冲刷到所有内壁表面，保证管路系统的洁净度达标。
