升降式止回阀三维结构设计

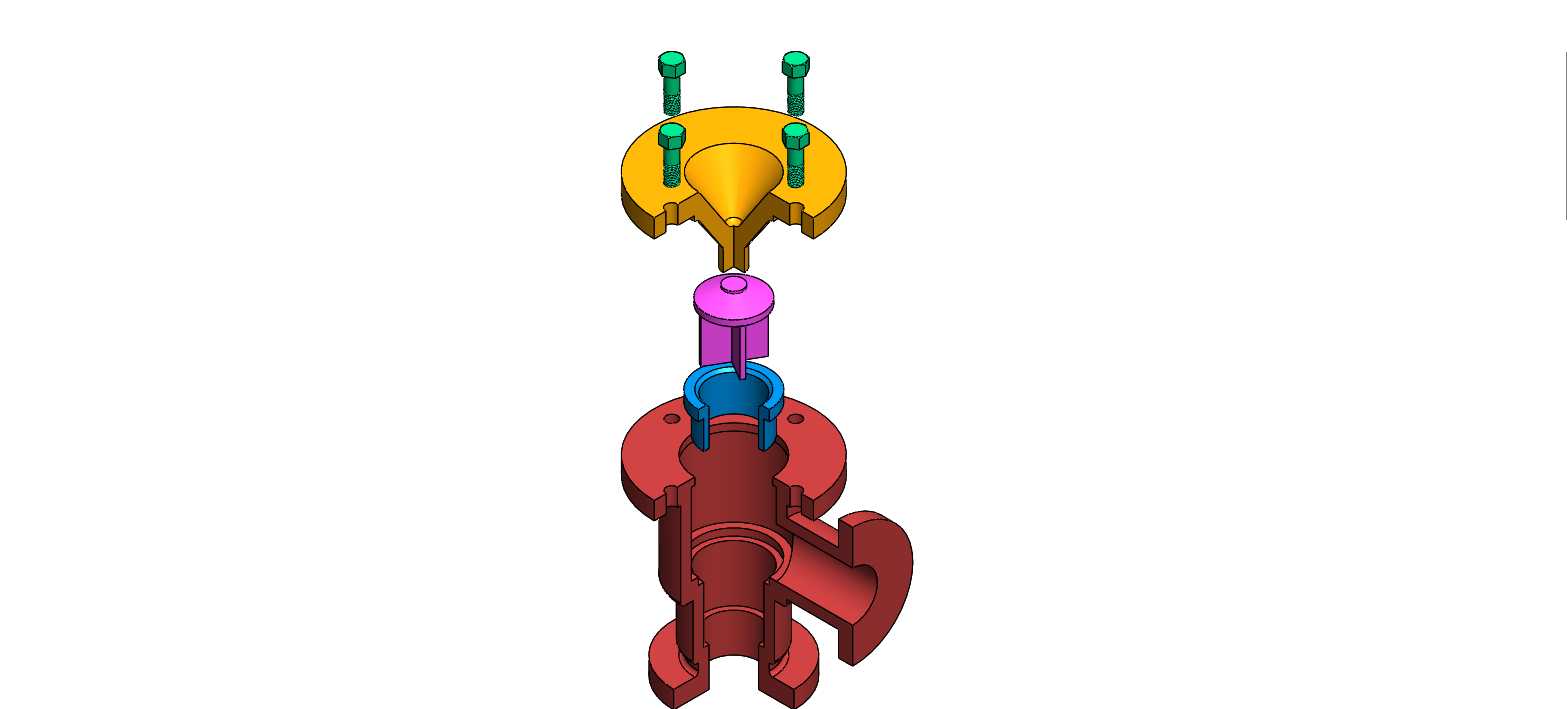

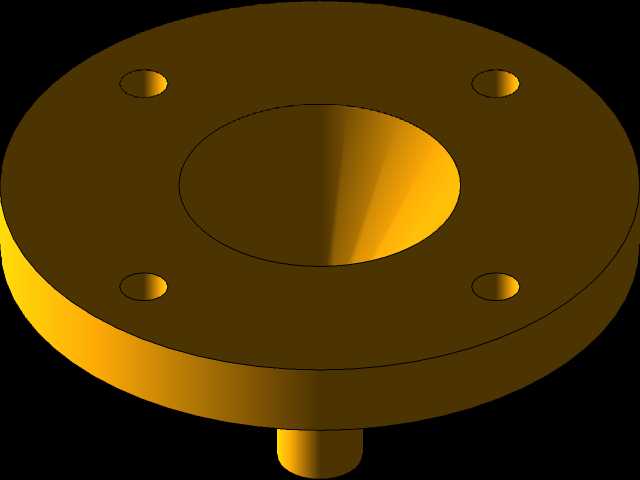

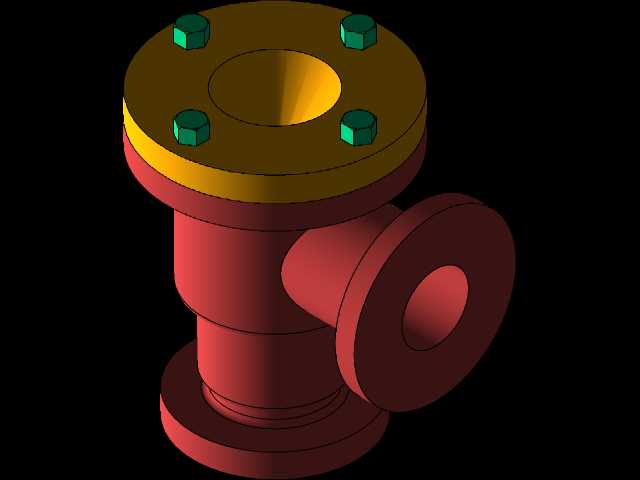

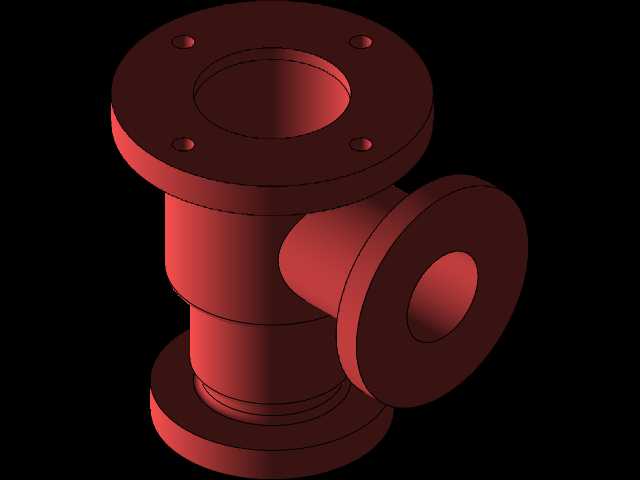

该止回阀结构主要应用于工业给排水、暖通循环、化工流体输送等管路系统中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的泵组叶轮反转、管路水锤冲击、介质回流污染等工程问题，是流体输送管路中不可或缺的安全配套部件。从结构设计逻辑来看，这款升降式止回阀采用阀瓣沿阀座轴线垂直升降的启闭结构，区别于旋启式止回阀的摇板转动结构，其密封副同轴度更容易保证，低流速工况下的密封可靠性更优，适合安装在水平走向的管段上。整体结构拆分为阀体、阀盖、阀瓣、导向套、密封件、紧固件几个核心模块：阀体采用角式流道结构，进出口端预留标准法兰连接边界，可直接与同通径的管路法兰配对安装，安装时需保证阀瓣升降方向与重力方向一致，避免卡滞；阀盖通过四根均布的螺栓与阀体上端法兰连接，中间设置密封垫片实现静密封，防止介质从结合面泄漏；阀瓣下部设置与阀座密封面适配的密封结构，上部的导向柱与阀盖内侧的导向套配合，保证阀瓣升降过程中无偏斜，不会出现密封面错位导致的内漏问题。设计过程中充分考虑了实际工况的使用需求：流道采用顺滑过渡结构，尽可能降低介质流经时的局部阻力损失，减少管路系统的压损；阀瓣的升降行程经过匹配计算，既保证全开状态下有足够的流通面积，避免通流能力不足，又控制行程长度降低阀瓣启闭时的冲击高度，减少水锤发生时的结构冲击力；所有连接紧固件采用均布排布，保证法兰结合面的压紧力均匀，避免局部密封失效。从安装边界来看，该模型的结构尺寸匹配常规中低压管路的安装空间要求，阀体下部进出口的法兰端面间距、法兰螺栓孔分布圆直径、螺栓孔规格都符合通用管路阀门的安装尺寸规范，可直接适配同压力等级、同通径的管路安装需求，不需要额外调整管路布局。结构建模时完整还原了所有零件的装配关系，包括紧固件的装配位置、密封件的安装槽位、导向副的配合间隙，可直接用于结构教学、装配干涉校验、工况受力模拟等场景，也可作为同类型阀门改型设计的基础参考框架，帮助设计人员快速完成结构迭代，减少重复建模的工作量。
