法兰连接式压盖填料函密封组件

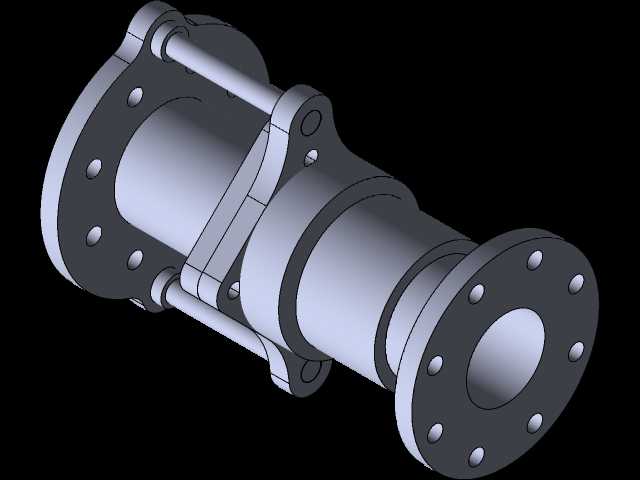

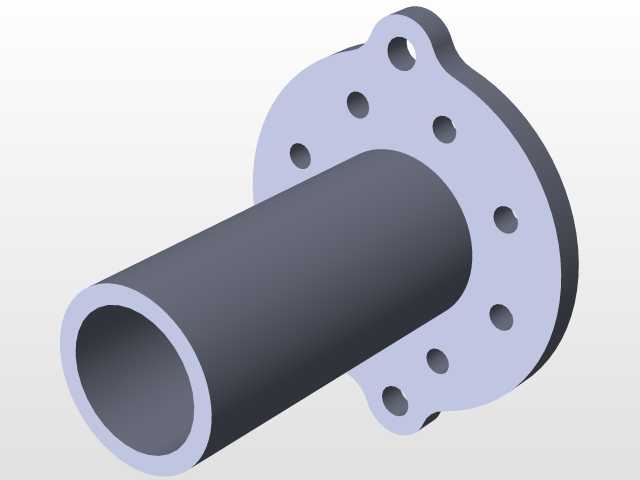

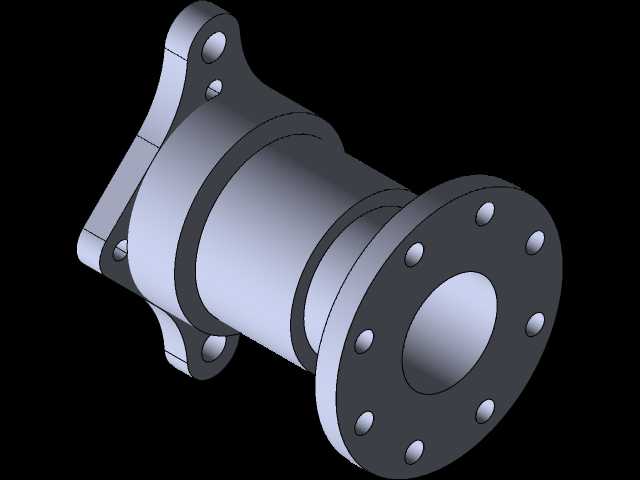

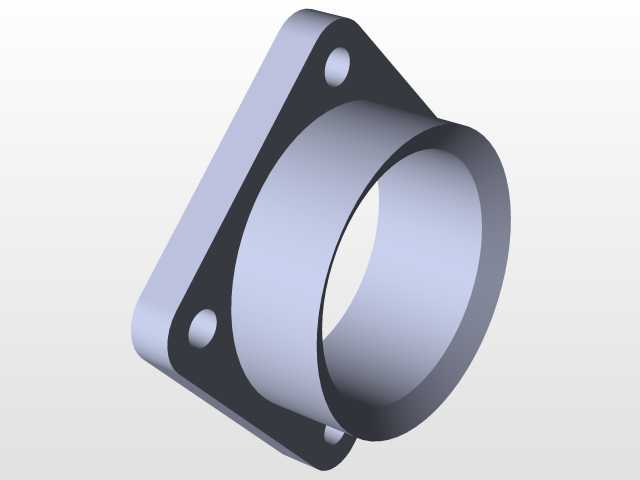

这类带双侧法兰的压盖填料函结构，多配套在离心泵、搅拌釜、往复式压缩机这类存在贯穿旋转或往复运动轴的设备上，核心作用是在轴穿入设备腔体的位置建立可靠密封屏障，阻断腔体内带压流体——不管是循环水、饱和蒸汽还是工艺介质——沿着轴与腔体的配合间隙向外泄漏，是流程工业设备里非常基础但容错率极低的密封部件。做这套结构的三维设计时，首先要卡准安装边界：两端法兰的螺栓孔分度圆、通孔直径、法兰端面厚度必须和配套设备的腔体接口、外接管路或轴承座的安装尺寸完全匹配，不能出现孔位错位导致无法装配的问题；中间穿轴的内孔要预留合理的配合间隙，既要保证轴转动或往复运动时不会和函体内壁发生剐蹭，又要给填料预留足够的填充空间，常规设计里填料腔的径向深度会比选用的盘根截面尺寸大0.2到0.3毫米，避免压盖压紧时填料被挤入轴与函体的间隙里造成异常磨损。结构上两侧的连接螺柱是用来传递压盖压紧力的，设计时要保证螺柱的分布对称，压紧时压盖端面能保持和轴垂直，避免压盖偏斜导致填料受力不均，出现局部磨损过快、密封失效的问题；压盖的内孔唇边要做小角度倒角，一方面装配时能顺畅导入填料腔，不会刮伤填料表面，另一方面压紧时能引导填料产生径向形变，紧密贴合在轴表面形成密封面。实际选型应用时，要根据设备的工作压力、介质温度、轴的运动线速匹配对应的填料类型，比如低压常温水介质可以用普通油浸石棉盘根，高温蒸汽工况要适配石墨盘根，有腐蚀性介质的场景还要在填料层中间加隔环，配套注液孔注入密封液改善润滑和密封效果。这套三维结构把填料函本体、压盖、连接螺柱、两端法兰的配合关系完全还原，建模时所有配合面都做了公差匹配，装配后可以直接做干涉检查，也能导出工程图标注加工尺寸，不管是用于现有设备的密封改造测绘，还是新设备的轴封结构选型参考，都能直接复用结构逻辑，不用从零开始搭基础框架。
