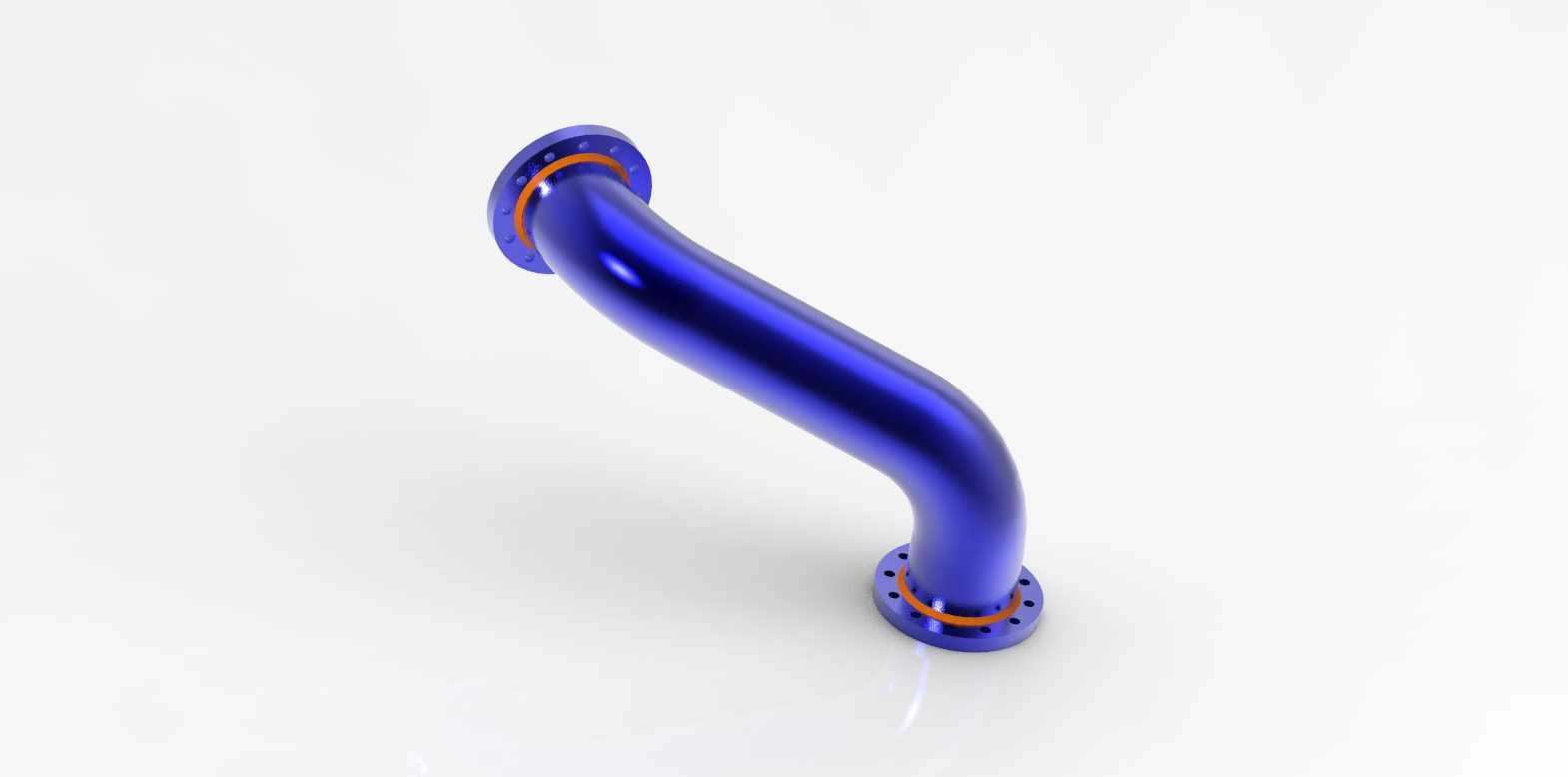

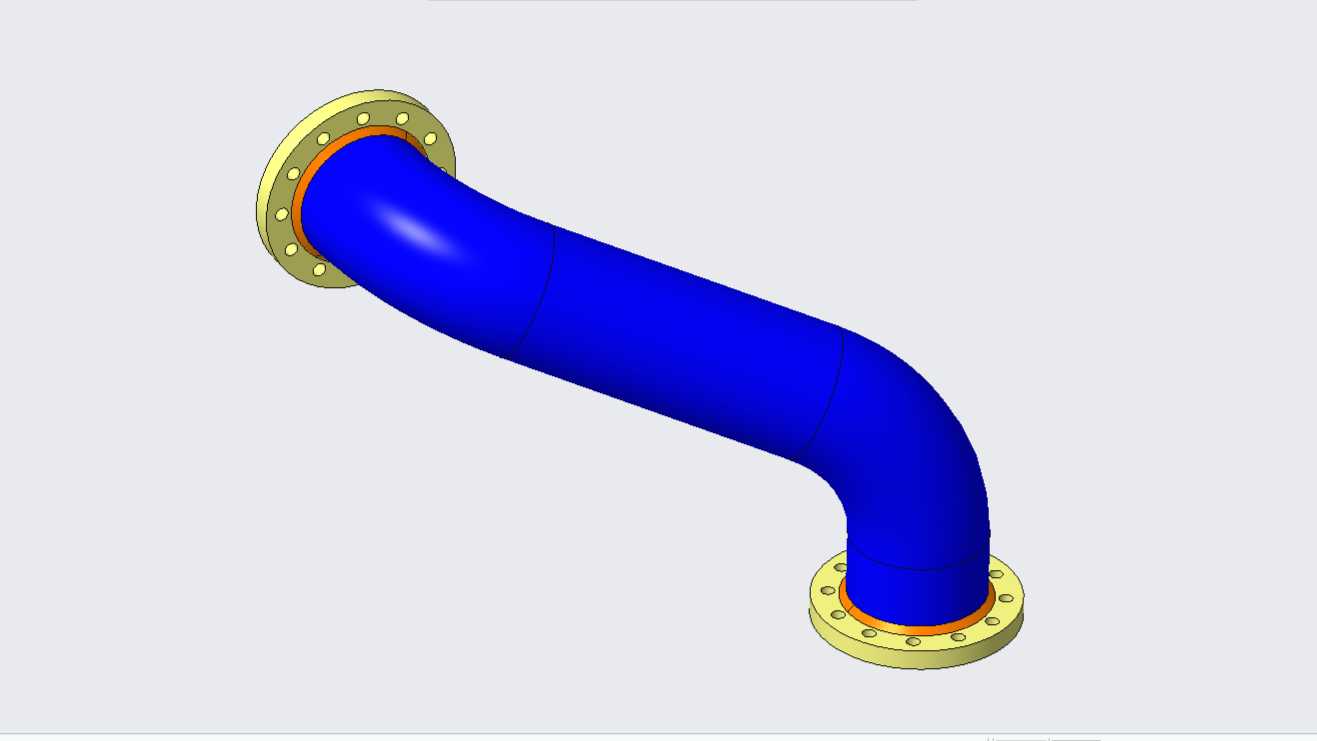

带法兰连接端的90度弯管结构件

在流体输送管路系统的布设场景中，受设备安装空间限制、管路走向调整需求，弯管是改变介质流向的核心连接构件，这款两端带法兰的弯管结构，主要应用在化工流体输送、市政给排水、暖通循环管路、工业设备液压油路等需要刚性管路转向的工位。不同于焊接式弯管需要现场施焊、后期拆装维护难度大的问题，法兰连接的结构形式可以在不破坏相邻管路的前提下完成局部构件更换，日常运维时仅需拆卸法兰紧固螺栓即可完成检修作业，大幅降低管路系统的维护工时。从设计逻辑来看，这款弯管的弯曲段采用大曲率半径的圆弧过渡，没有直角弯折的突变结构，介质在管内流动时不会出现明显的涡流区，能有效降低管路运行时的流阻损失，减少介质对管壁的冲蚀磨损，延长管路构件的使用寿命。两端的法兰盘采用标准凸面密封结构，密封面处预留了密封垫片的安装槽位，法兰盘上的螺栓孔沿圆周均匀分布，安装时可以根据相邻管路的对接角度灵活调整安装方位，适配不同走向的管路对接需求。弯管本体与两端法兰的连接位置做了圆弧过渡补强，避免应力集中导致的连接部位开裂，能够承受管路内常规的介质工作压力，满足中低压管路系统的使用要求。从安装边界来看，弯管两端法兰的端面保持垂直的空间位置关系，安装时需要提前核算两端法兰的中心距尺寸，预留出法兰螺栓紧固的操作空间，避免安装时出现螺栓无法穿装、紧固工具无操作空间的问题。法兰盘的密封面加工精度需要满足管路密封的平面度要求，安装时配合对应压力等级的密封垫片，按照对角紧固的顺序拧紧螺栓，就能保证连接位置的密封性能，避免介质泄漏。这类弯管构件在建模时需要重点控制弯曲段的壁厚均匀性，避免弯曲加工位置出现壁厚减薄超差的问题，同时要保证两端法兰的同轴度、端面与管段轴线的垂直度，避免安装时出现对接错位、密封面贴合不严的问题。在实际设备配套中，这类弯管常和直管段、阀门、泵类设备的进出口对接，是管路系统中调整走向、避让其他设备构件的常用连接件，不同的管路通径、压力等级对应不同的法兰尺寸与弯管壁厚，选型时需要匹配系统的设计压力、介质特性来确定对应的参数，保证管路系统长期稳定运行。
