气动驱动式能量切断关闭阀结构设计

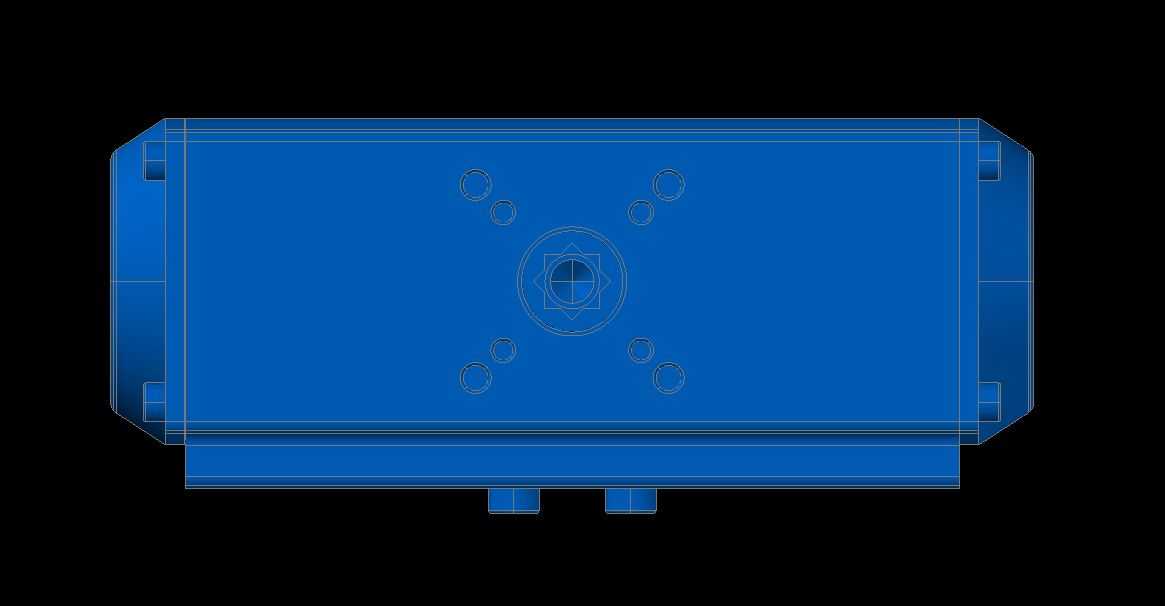

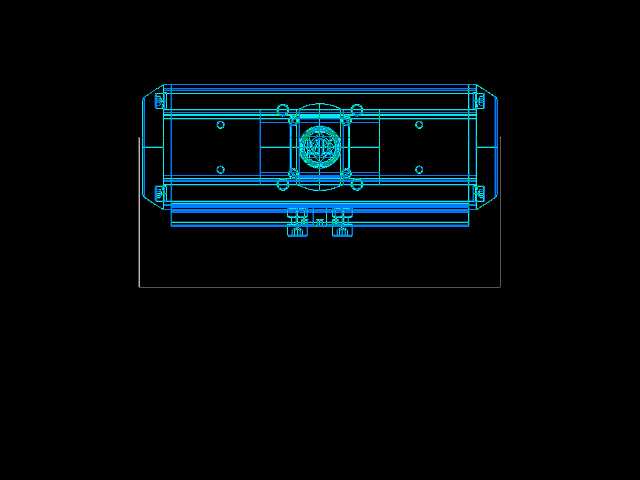

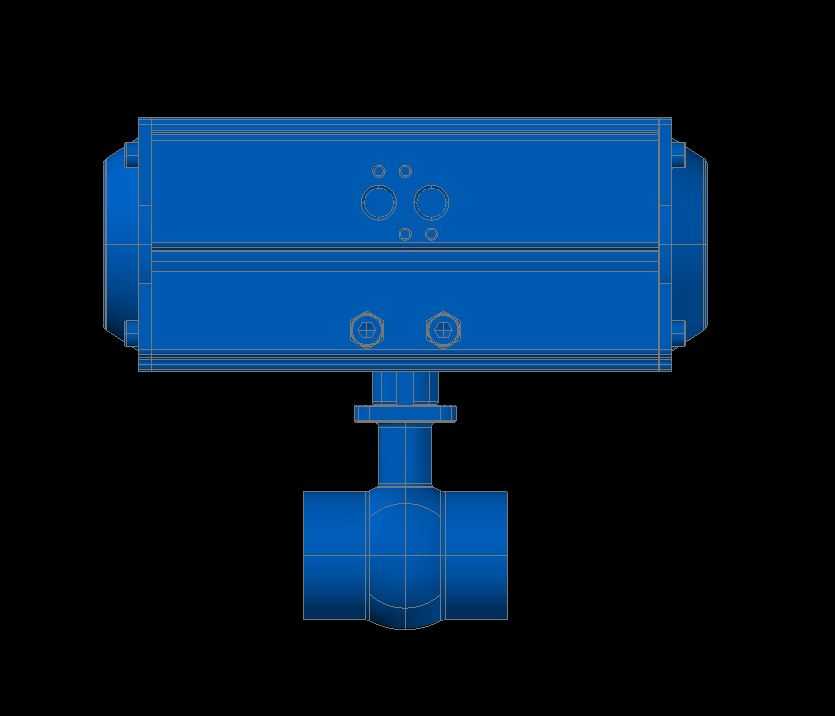

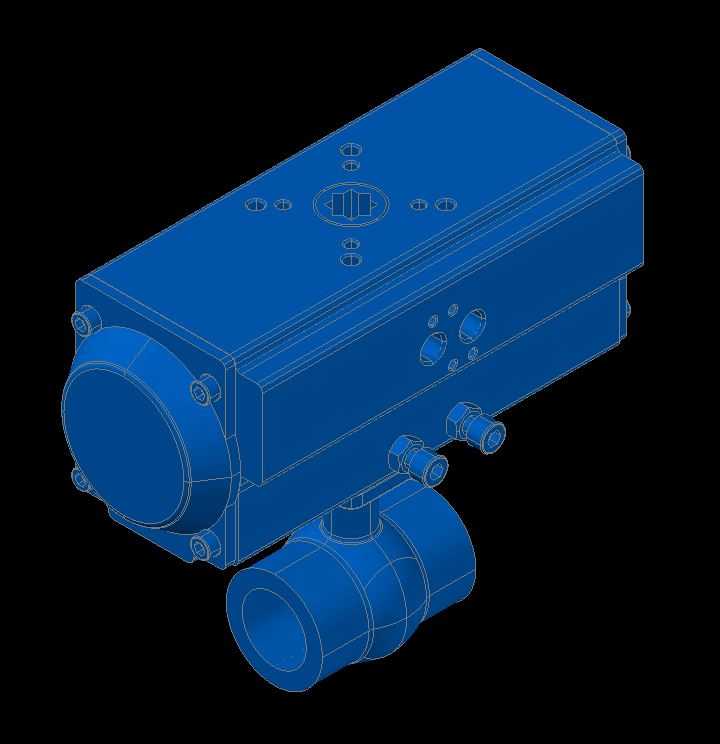

这款阀件的设计核心围绕流体管路的紧急截断需求展开，上部集成的方形气动执行机构是整套装置的动力核心，执行器端盖采用螺栓圆周均布锁紧的密封结构，顶部预留的轴连接位可适配阀位反馈组件，方便接入厂区自控系统实现远程触发动作。执行器侧面预留的两个气路接口采用标准外螺纹连接形式，可直接匹配常规气动管路的快插接头，无需额外加工转换接头，现场安装时可根据布线走向选择左右侧进气位，适配不同的管路排布空间。下部的阀体部分采用直通式流道设计，两端的连接端口为标准圆柱承插结构，可适配同管径的工业金属管路，流道内部无突兀的节流结构，能在全开状态下最大程度降低管路压损，减少流体输送过程中的能耗。从安装边界来看，执行器的宽度尺寸略大于阀体通径对应的常规安装间距，设计时在执行器与阀体的连接支架处预留了足够的扳手操作空间，现场安装紧固阀体连接螺栓时，不会被上部执行器结构干涉，无需额外拆卸执行机构即可完成管路对接作业。在实际工业场景中，这类阀件常被应用在流体输送管网的关键节点，比如化工介质输送管路的工段分界处、燃气供气管网的分区管控点、暖通循环水系统的支路截断位，当管路出现压力异常、介质泄漏等工况时，可通过气动驱动快速完成阀瓣的闭合动作，切断上下游介质连通，避免故障范围扩大。设计过程中针对执行器与阀体的连接同轴度做了专门的结构优化，连接支架采用一体式铸造成型后做精加工处理，保证阀杆运行过程中无偏磨，长期动作下仍能保持可靠的密封性能，阀杆与阀体之间的密封位采用多重填料密封结构，可适配带一定压力的流体输送工况，避免介质从阀杆处出现外漏。执行器表面的安装孔位按照通用气动执行器的安装标准排布，后期如果出现执行器故障，可直接替换同规格的标准气动执行头，无需重新加工阀体连接位，降低现场运维的配件替换成本。阀体下部的流道转弯处做了圆弧过渡处理，减少流体长期冲刷对阀体内部的冲蚀磨损，延长阀件的整体使用寿命，执行器两端的端盖密封面采用平面密封加O型圈的结构形式，可适配常规工业环境下的防尘防水需求，即使安装在户外管廊工况下，也能避免雨水、粉尘进入执行器内部影响气动元件的正常动作。
