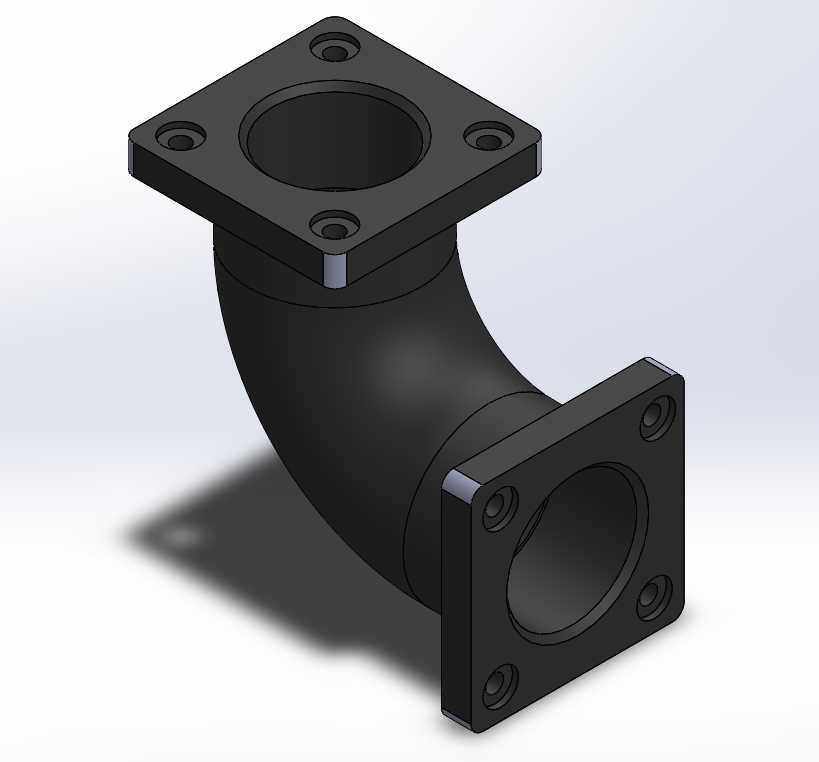

带方法兰连接端90度直角弯管结构

这款90度弯管结构，两端均采用方形法兰连接形式，主要应用在工业管路系统需要直角转向的布设场景中，常见于液压站管路排布、气动系统管线连接、小型流体输送设备的管路转向节点，也可用于设备内部气路、水路的转角衔接，避免管路弯折产生的通径缩减、流阻陡增问题。从结构设计来看，弯管主体采用圆弧过渡的流道设计，转弯处的曲率半径经过优化，既不会因为曲率过小造成流体在转弯处形成涡流、增大管路压力损失，也不会因为曲率过大导致整体安装占用空间超标，适配多数紧凑型设备的内部管路安装空间要求。两端的方形法兰上均设置了四个对称分布的安装孔，孔位采用等距排布设计，安装时可通过螺栓穿过安装孔与对接端的法兰面锁紧，法兰与弯管主体的衔接处做了加厚处理，避免安装锁紧时应力集中造成衔接部位开裂，同时法兰的密封面为平面结构，可适配平面密封垫、O型密封圈等多种密封形式，满足不同压力等级的管路密封需求。在安装边界方面，两端法兰的端面分别朝向两个垂直方向，安装时需要预留出法兰对角尺寸的操作空间，方便螺栓的穿入与锁紧作业，弯管的外轮廓没有突出的尖锐结构，不会和周边布设的其他管线、设备结构产生干涉。实际选型使用时，需要注意对接端的法兰孔位间距要和该弯管的法兰孔位匹配，同时根据管路输送的介质特性、工作压力选择对应材质的密封件，若用于输送有腐蚀性的介质，还需要对弯管内外表面做对应的防腐处理。建模过程中，流道内壁的圆弧过渡需要保证顺滑无台阶，避免流体输送过程中积存杂质，法兰上的安装孔位置度需要严格控制，否则现场安装时会出现孔位错位无法对接的问题，弯管主体的壁厚需要根据额定工作压力核算，既要保证承压强度满足使用要求，也不要过度增加壁厚造成整体重量超标、材料浪费。这类弯管结构相比螺纹连接的直角接头，连接强度更高，密封可靠性更好，适合在震动较大的设备管路中使用，不会因为长期震动出现连接松动、介质泄漏的问题，日常维护时只需定期检查法兰连接处的密封件老化情况，更换密封件即可重复使用，维护成本较低。
