楼栋户外燃气调压计量分配箱体结构

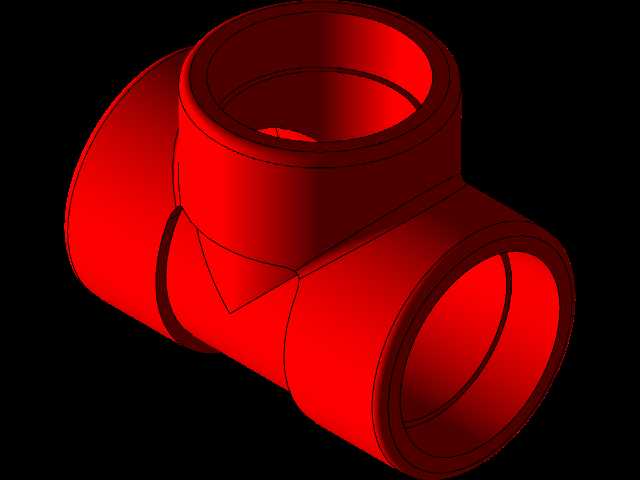

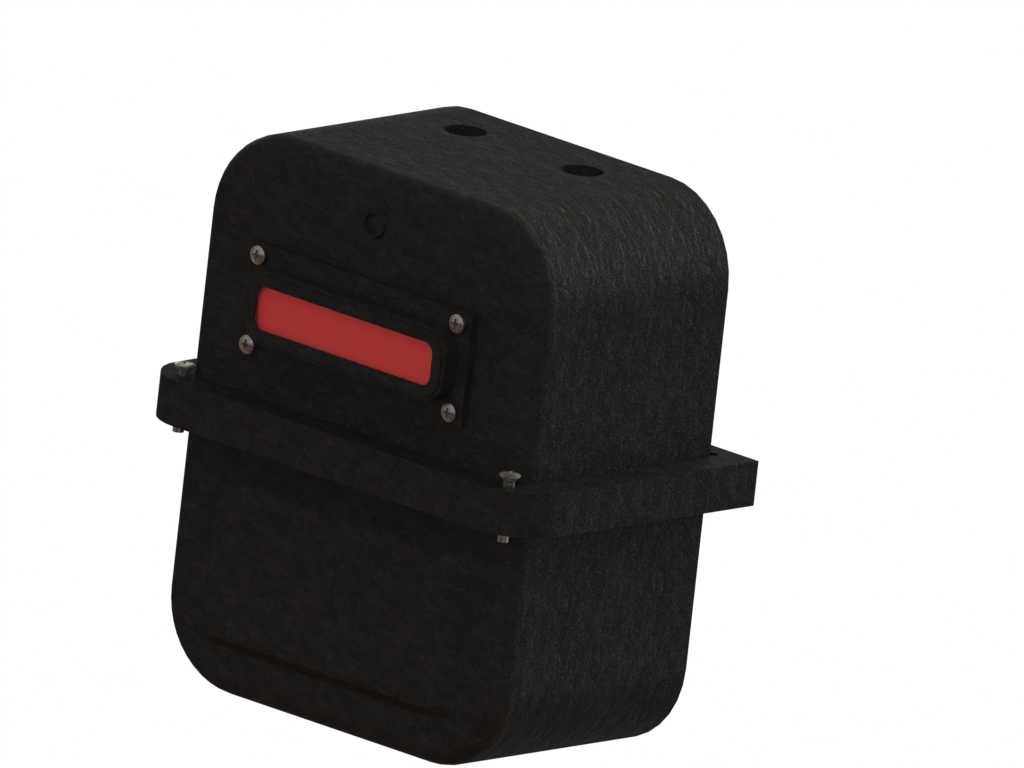

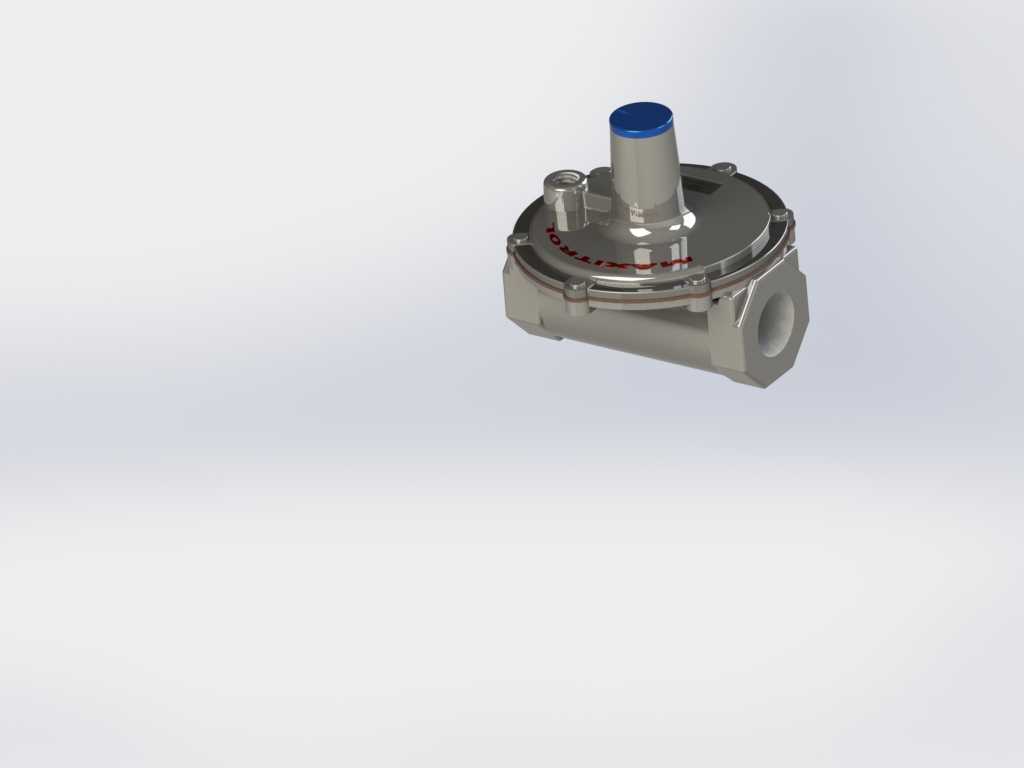

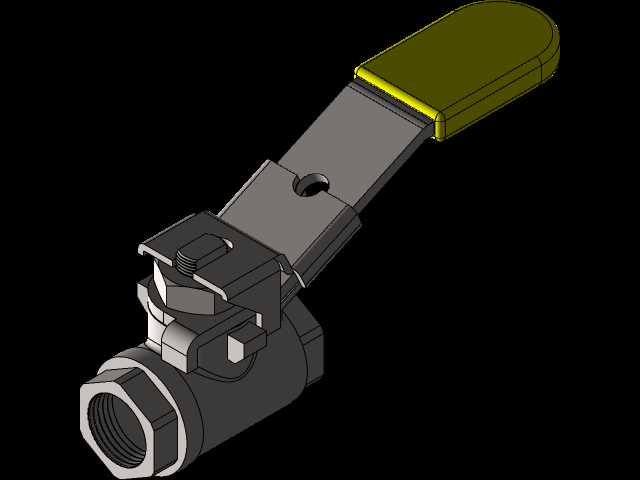

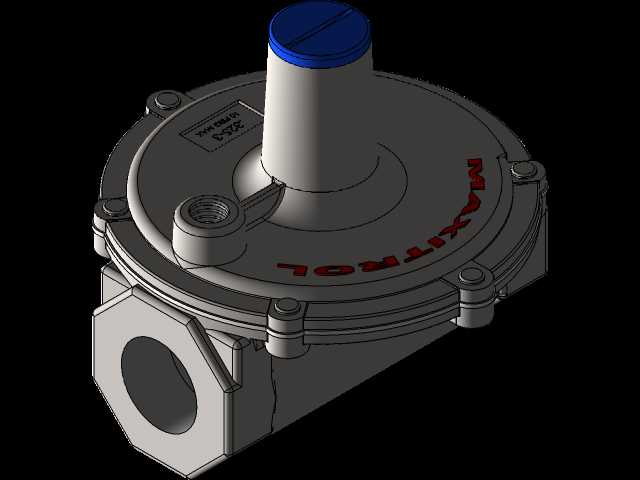

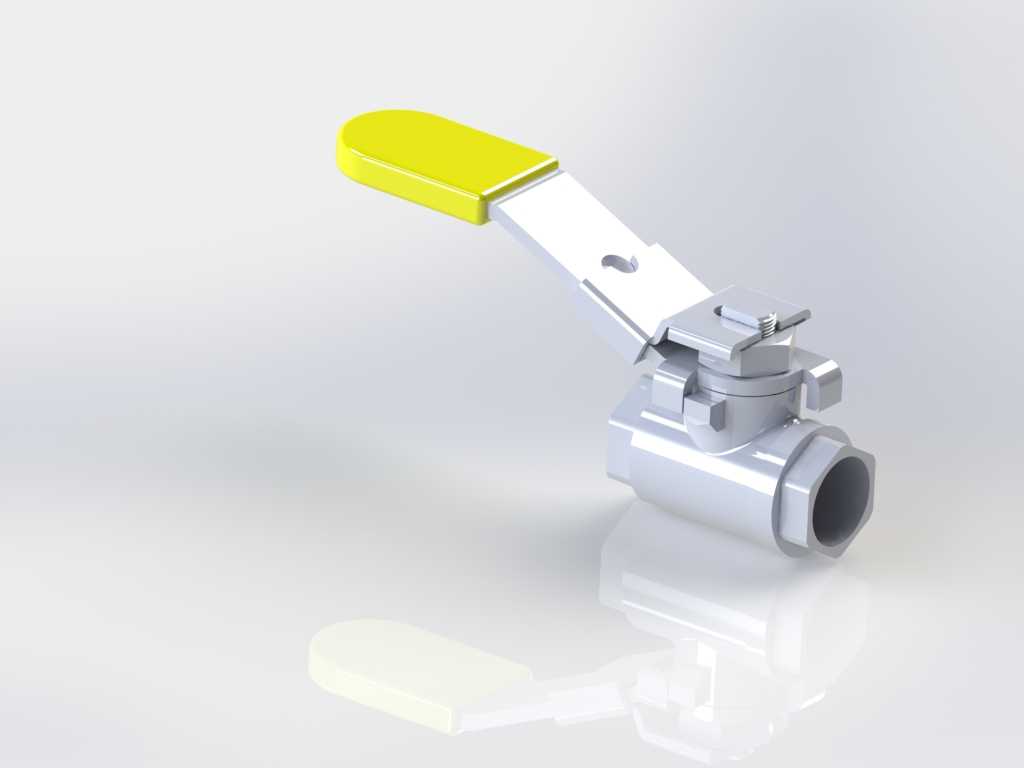

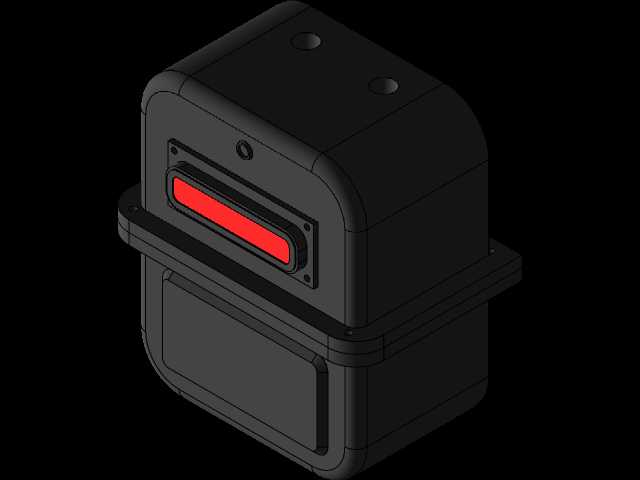

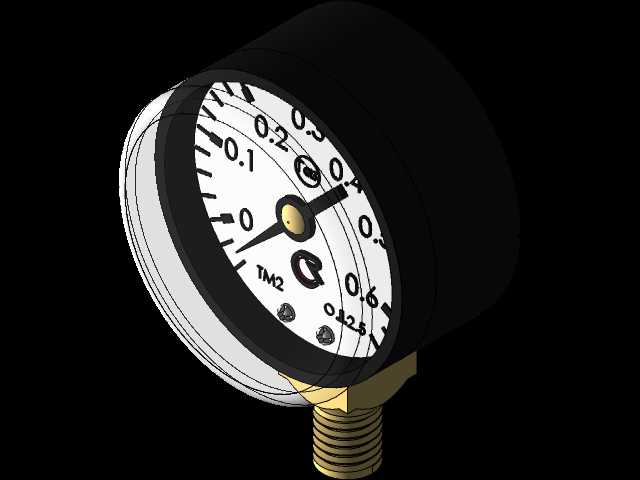

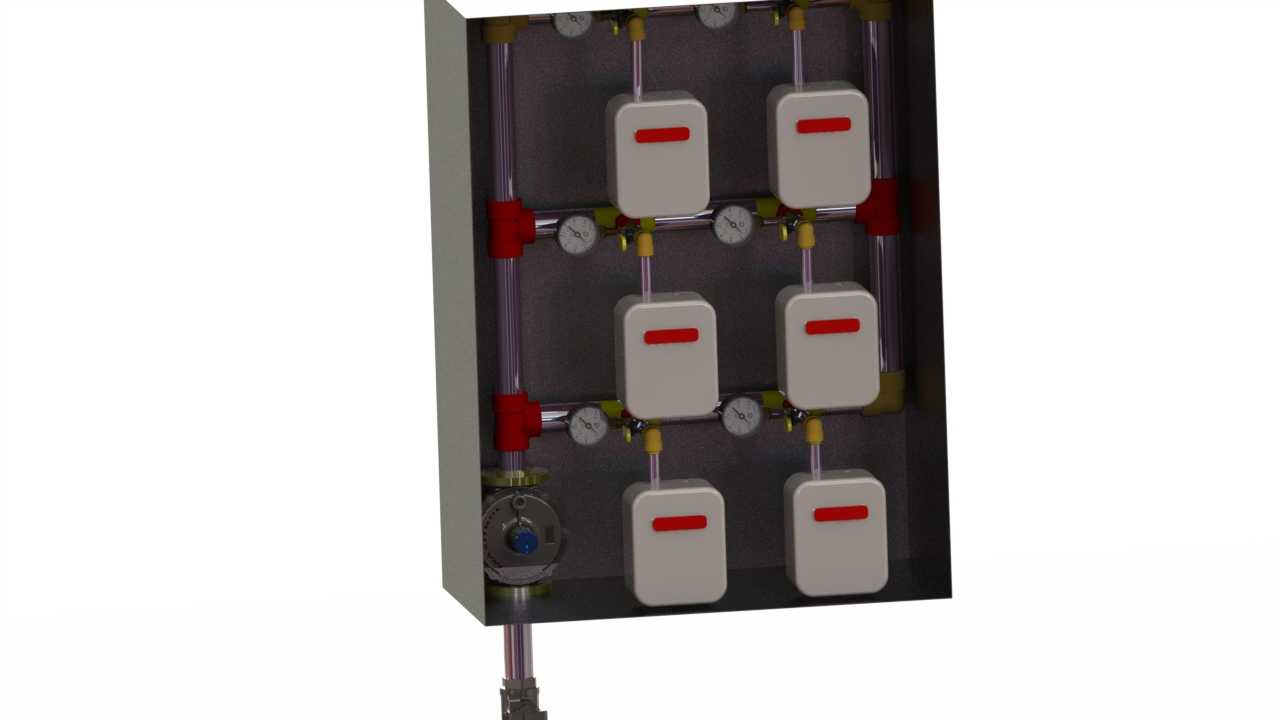

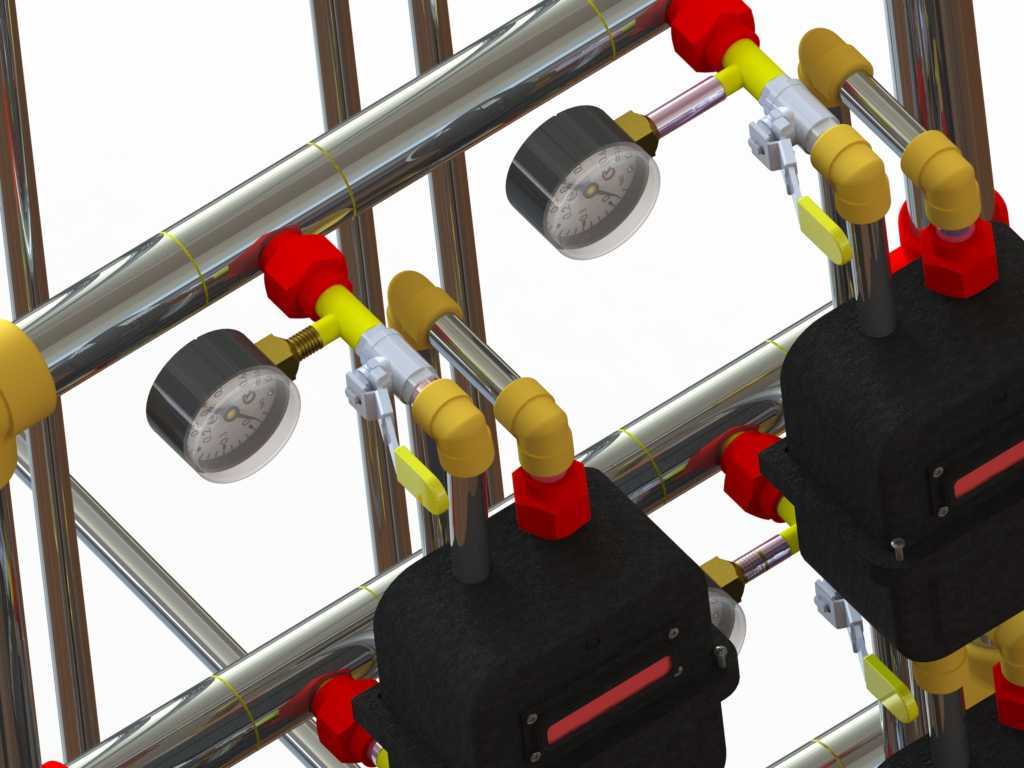

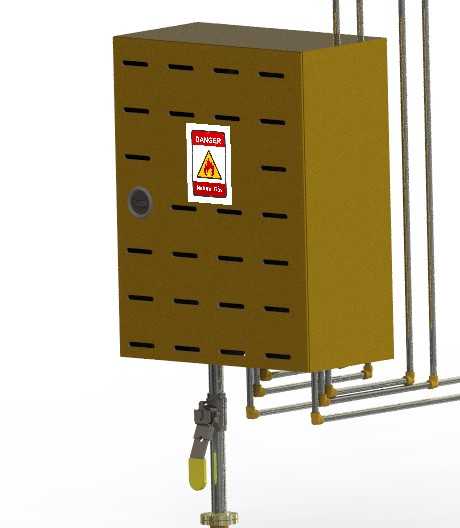

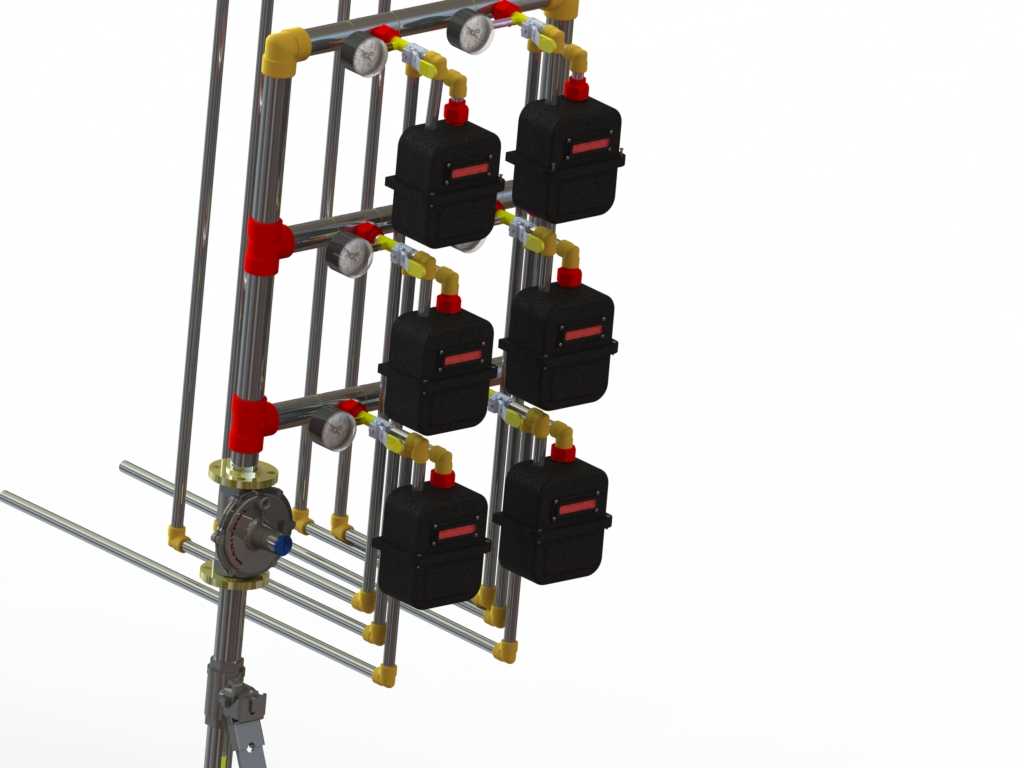

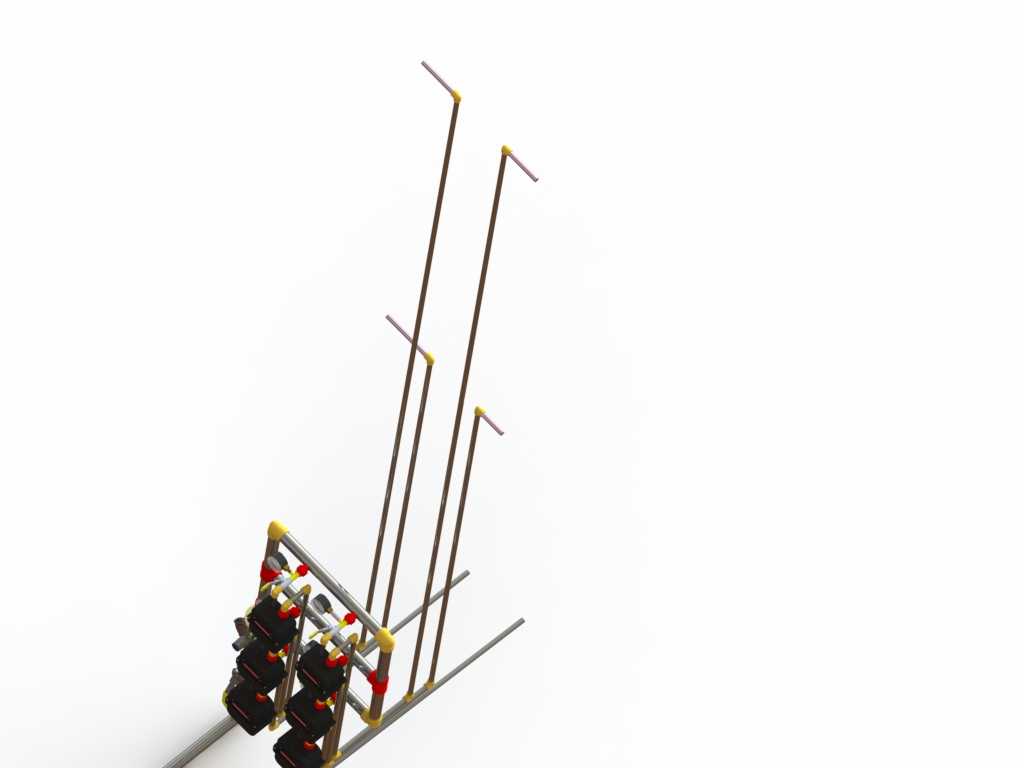

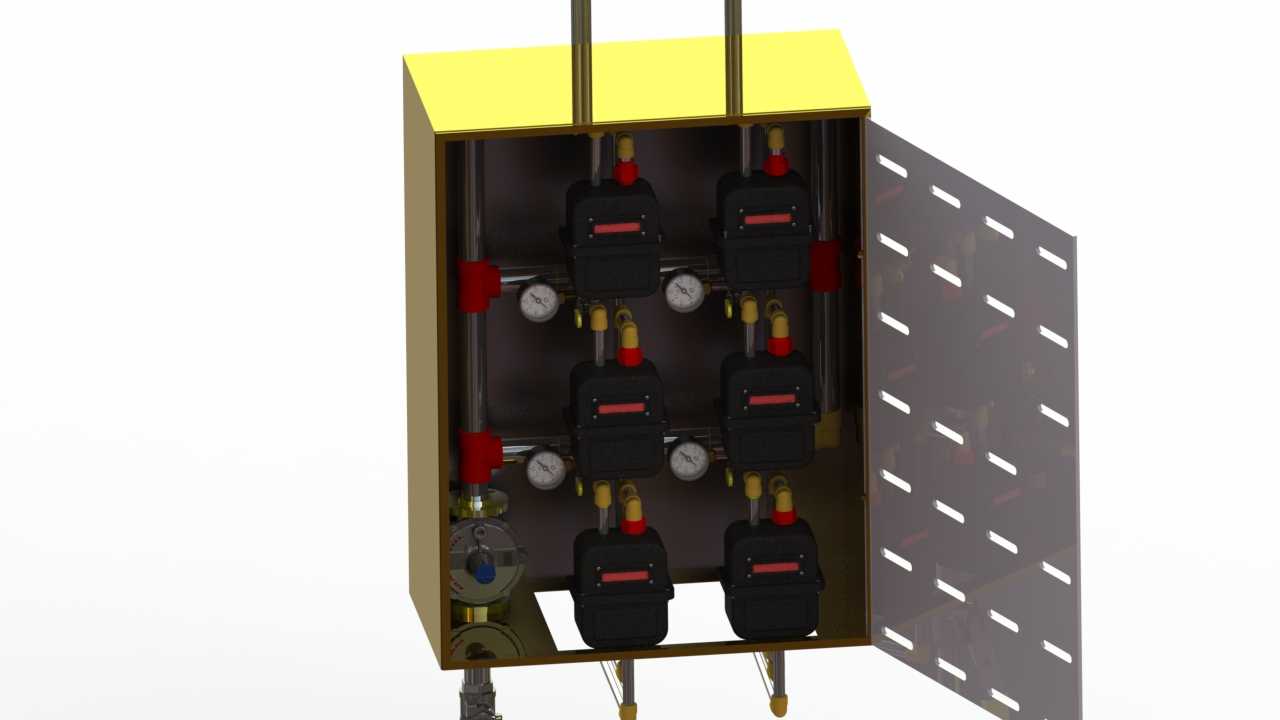

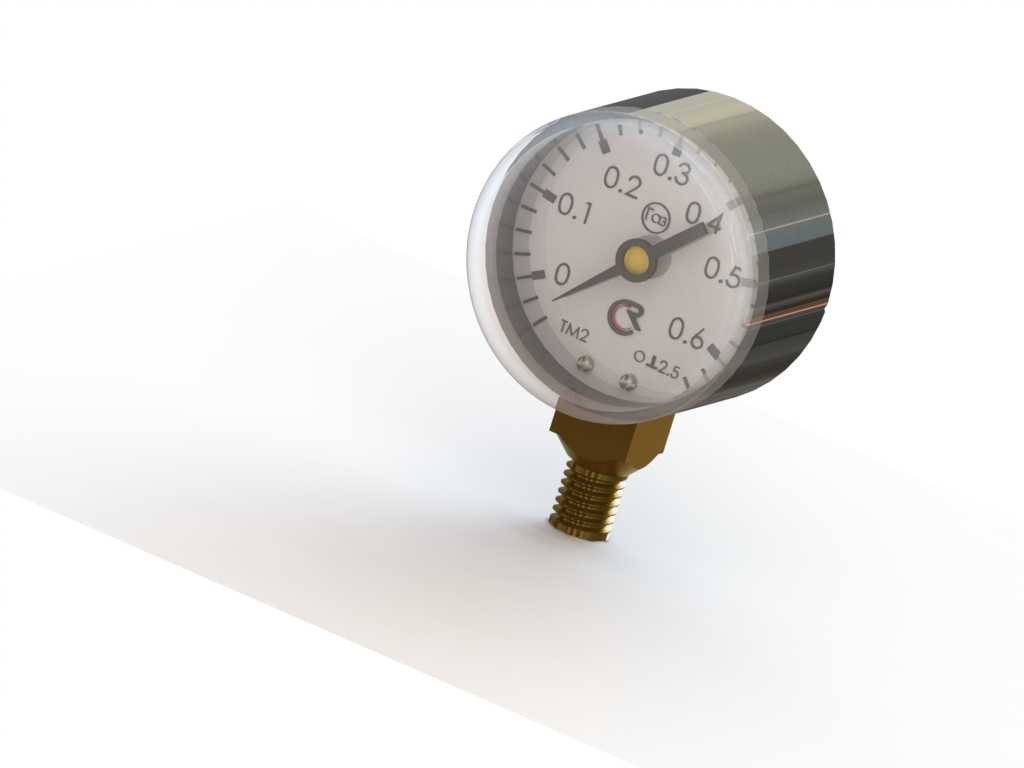

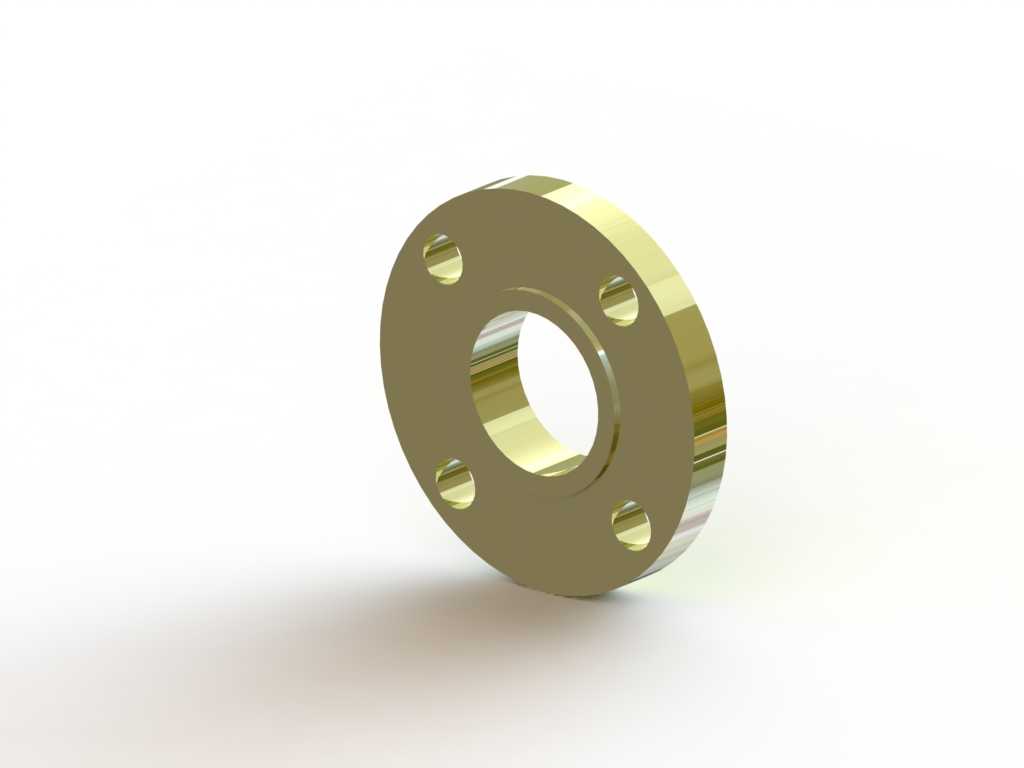

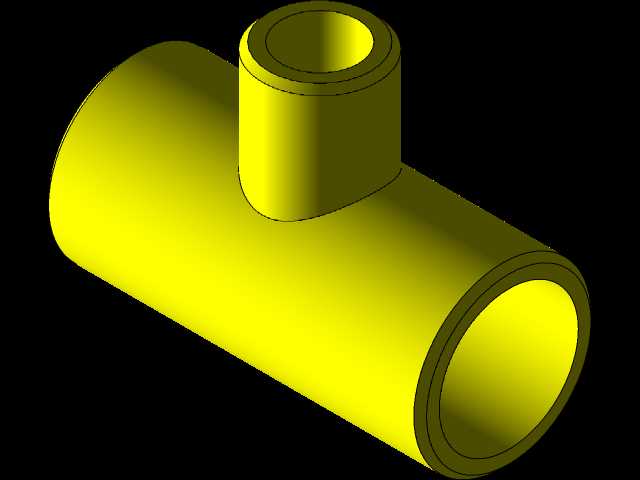

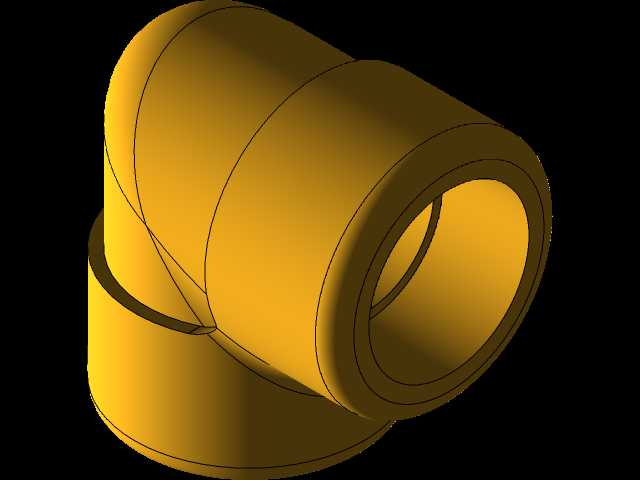

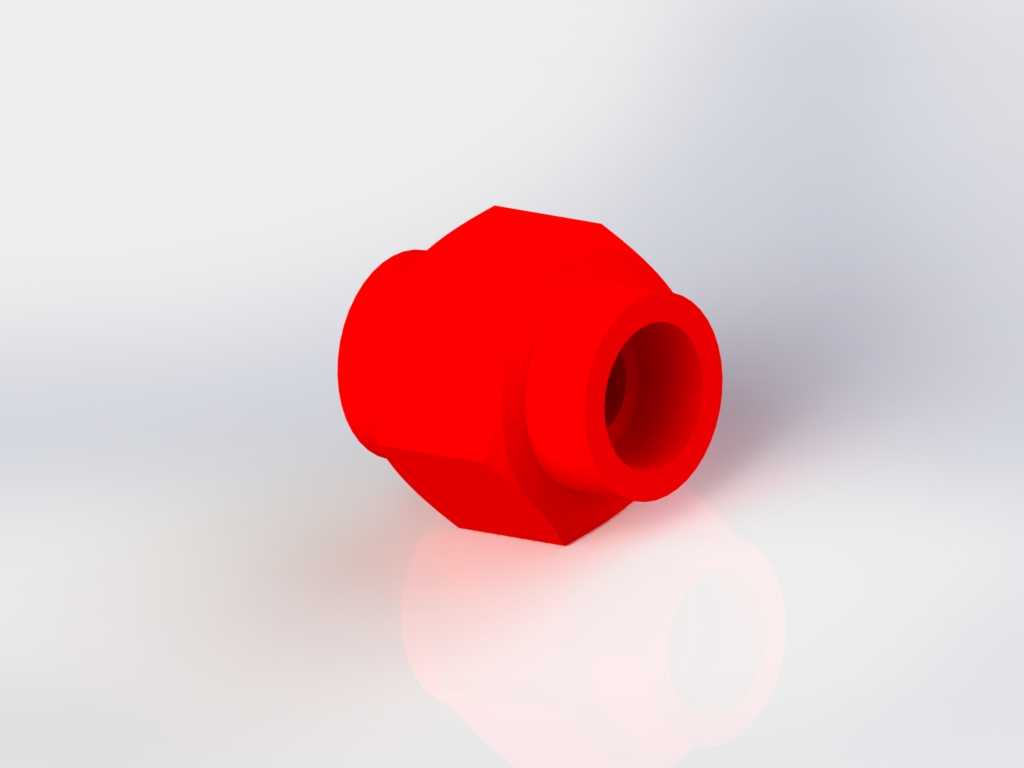

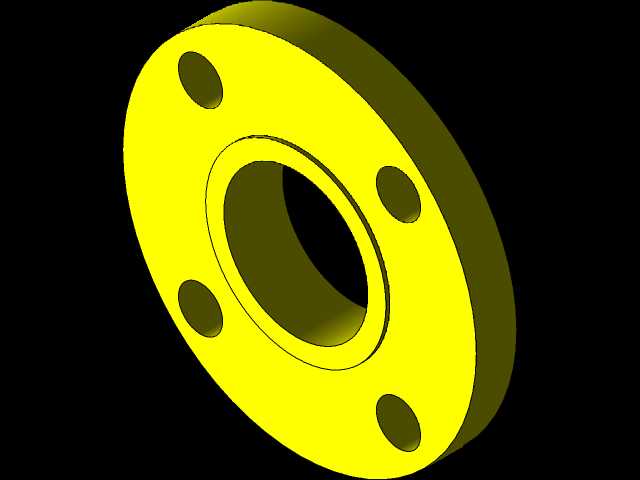

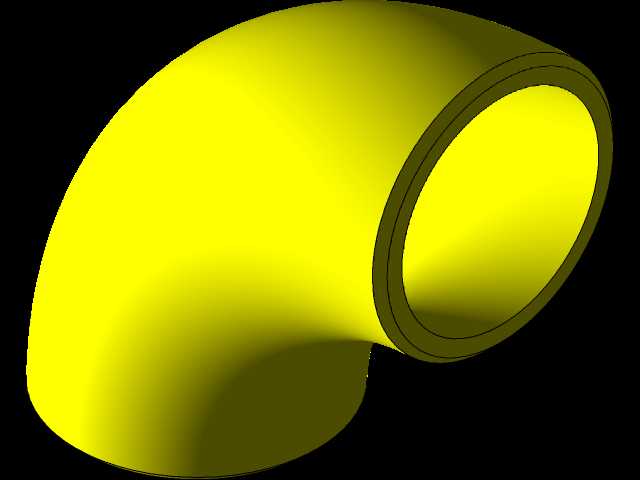

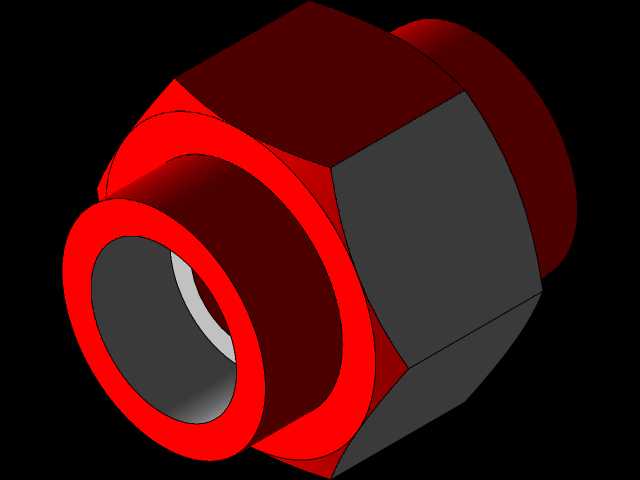

该结构对应民用及小型工商业用户端的燃气输配末端节点设备，核心承担入户前燃气压力调节、支路分配、通断控制与状态监测功能，常见于居民小区楼栋外墙、小型餐饮商户户外安装点位，是城镇燃气管网入户型节点的核心防护与集成载体。设计阶段首先考虑户外长期服役的防护需求，箱体采用封闭式钣金壳体结构，壳体表面排布多组横向通风格栅，既保证内部调压部件运行过程中的自然通风散热，避免燃气微量泄漏时在箱体内积聚形成安全隐患，同时格栅的开孔尺寸经过控制，可阻挡户外落叶、蚊虫、大粒径扬尘进入箱体内部，减少内部部件的积污与腐蚀风险。箱体正面预留带锁的检修门结构，门上设置危险警示标识，明确提示介质易燃易爆属性，避免非运维人员随意开启操作；检修门旁预留圆形观察位，无需开门即可快速查看内部压力仪表的读数，降低日常巡检的操作成本。箱体下部预留管道穿装接口，对应多支路输配管道的排布，管道接口处采用硬密封连接结构，适配镀锌钢管的现场安装需求，每路支管对应配置独立的球阀类通断部件，可实现单支路的独立关断，便于单户检修时不影响其他支路的正常供气。箱体底部伸出的带手柄球阀作为总路通断部件，手柄采用醒目的黄色包覆设计，运维人员可快速识别阀门状态，操作时无需额外辅助工具即可完成开关动作。建模过程中严格匹配现场安装的边界尺寸，箱体的安装高度预留满足地面操作的人机工程要求，下部管道排布预留足够的保温层包覆空间，适配北方寒冷地区的户外防冻作业需求；箱体背部预留挂装固定孔位，可直接通过膨胀螺栓固定于建筑外墙，无需额外搭建独立支撑框架，降低现场施工的安装成本。内部结构预留了调压阀、流量计、压力表等核心部件的安装位，各部件之间的管路走向遵循最短路径原则，减少管路压损，同时预留足够的接线与检修操作空间，方便后续运维过程中的部件更换与调试作业。
