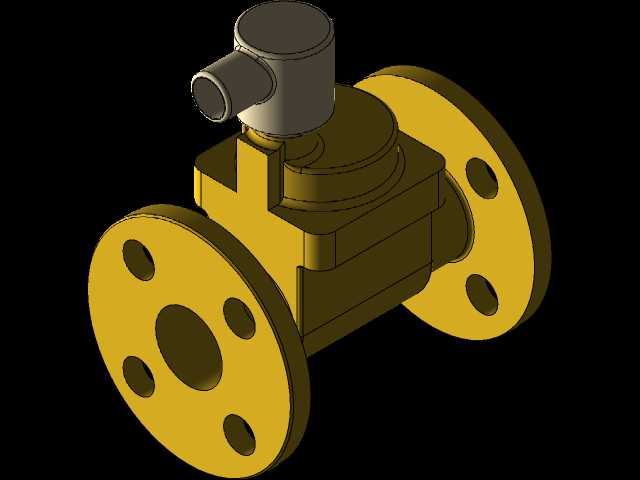

法兰连接式32A通径管道电磁阀结构设计

这款法兰连接的电磁阀，核心适配公称通径32A的工业管路场景，在民用给排水、化工介质输送、压缩空气管控、暖通循环水系统里都能见到同结构产品的应用，主要承担管路介质通断的自动控制职能，无需人工手动操作阀杆，依靠电磁线圈得电产生的电磁吸力驱动内部阀芯动作，就能完成管路的导通或者截断，适配远程电控、自动化联锁的控制需求。从结构设计逻辑来看，整体采用直通式流道布局，介质从一侧法兰进入后径直穿过阀腔从另一侧法兰流出，流道没有过多弯折，能尽可能降低介质流经时的压损，减少流道内的介质滞留，对于洁净度要求一般的水、气、低粘度油品介质都有不错的适配性。两端的法兰连接结构严格匹配对应通径的法兰安装尺寸标准，法兰盘上均匀布置四个螺栓过孔，安装时只需和管路侧配对法兰对齐，穿入对应规格的螺栓加密封垫片均匀拧紧即可完成固定，相比螺纹连接的电磁阀，法兰连接的形式在通径32这个规格段，密封可靠性更强，也更便于后期的拆装维护，不用像螺纹连接那样需要转动整阀来对位，尤其适合管路排布紧凑、后期需要频繁检修的工位。上部的电磁驱动头采用侧出线的布局，接线口朝向侧方，能避免管路凝露、上方滴液直接渗入接线腔造成电气故障，驱动头和下部阀体之间采用密封结构隔离，防止阀腔内的介质顺着配合间隙渗入电磁线圈部分。设计时特意将阀腔的启闭件行程做了优化，在保证通流面积满足32A通径流量要求的前提下，尽可能缩短阀芯动作行程，以此降低线圈的驱动功率，同时缩短阀门的启闭响应时间，常规工况下从得电到阀门完全开启的时间能控制在1秒以内，满足多数自动化管路的快速响应要求。安装边界上，整阀的轴向长度、法兰盘外径、上部驱动头的高度都做了紧凑化处理，不会占用过多管路周边的安装空间，在排布管路时，只需预留出法兰螺栓的操作空间、接线端的接线操作空间即可，不需要额外预留过大的检修空位。阀体主体的流道过渡处都做了圆角处理，避免直角结构造成的应力集中，同时也能减少介质长期冲刷造成的局部磨损，延长阀体的使用寿命。
