4英寸法兰式金属波纹膨胀节结构设计

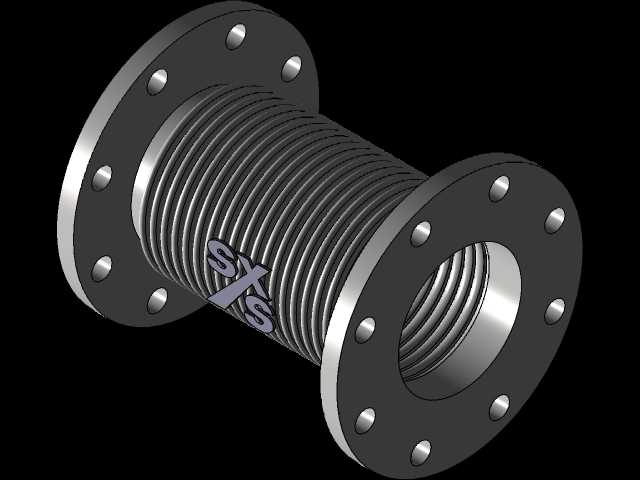

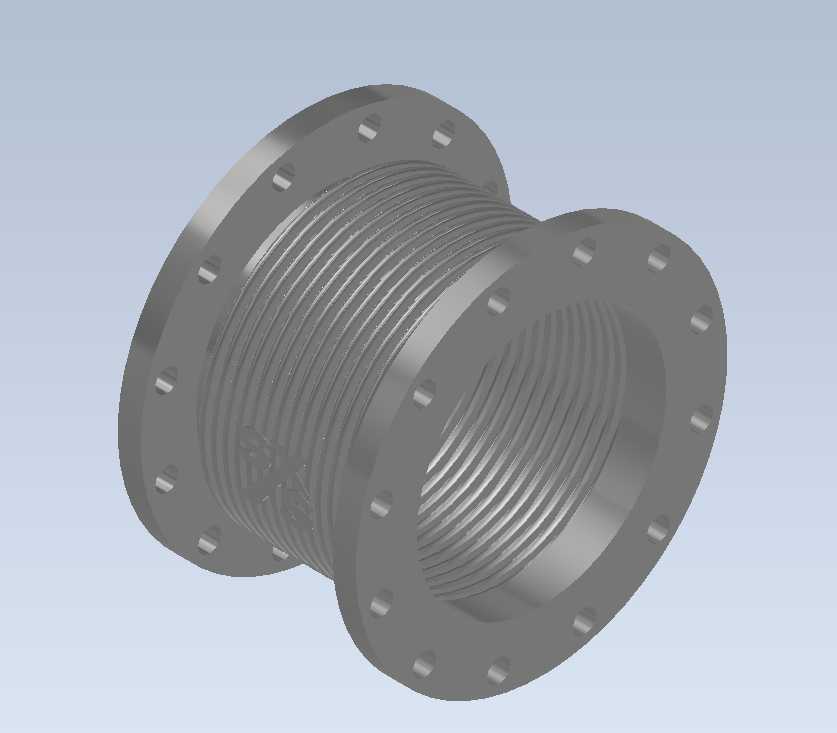

在工业管路系统的设计与搭建过程中，热胀冷缩带来的管路位移、设备运行传递的振动、安装对位产生的偏差，一直是影响管路密封性能与使用寿命的核心问题，这款4英寸规格的法兰式波纹膨胀节，正是针对这类工程痛点开发的管路补偿元件。从实际应用场景来看，这类膨胀节广泛适配化工流体输送、市政给排水、暖通空调循环、工业设备进出口连接等场景，尤其在温度波动幅度较大的蒸汽管路、存在持续振动的泵阀进出口位置，能够有效吸收管路的轴向、横向与角向位移，避免硬连接状态下管路应力集中导致的焊缝开裂、法兰密封面泄漏、设备连接端损坏等常见故障。产品核心功能依托中间段的多层薄壁金属波纹结构实现，波纹段采用等距圆弧波型设计，波峰与波谷的过渡圆角经过反复校核，既保证了足够的位移补偿量，又避免了波峰位置应力集中导致的疲劳失效，在额定补偿行程内，波纹段的反复形变不会产生塑性变形，长期运行的可靠性有充足保障。两端采用带均布螺栓孔的平法兰结构，法兰端面的密封面平整度、螺栓孔的位置度都严格遵循对应压力等级的管路法兰标准，安装时无需额外加工适配，直接与同规格的管路法兰配对，加装密封垫片后穿入螺栓紧固即可完成装配，能够大幅降低现场安装的对位难度，即使管路安装时存在几毫米的轴向错位或者小角度的角度偏差，也可以通过膨胀节的柔性形变完成适配，不需要强行掰动管路调整位置，有效降低安装应力。从设计思路层面，这款膨胀节在建模阶段就充分考虑了工程实际的安装边界，整体通径保持4英寸的完整流道，不会因为波纹结构的存在产生通径缩径问题，避免管路输送过程中产生额外的流阻损失；两端法兰的外径、螺栓孔中心距、螺栓孔数量与孔径都匹配常用的1.6MPa压力等级法兰参数，波纹段的外径控制在法兰螺栓孔内接圆范围以内，安装紧固螺栓时不会与波纹段产生干涉，波纹段的自由长度根据4英寸通径对应的常规补偿量设计，既不会因为长度过短导致补偿能力不足，也不会因为长度过长导致管路运行时产生额外的径向晃动。在实际选型使用时，设计人员可以直接将该模型导入管路装配体中，核对安装空间是否满足膨胀节的长度要求，确认两端法兰的对接位置是否匹配，还可以通过模拟管路热位移的状态，校验膨胀节的压缩、拉伸行程是否在允许范围内，提前规避选型不当导致的安装干涉、补偿量不足等问题，有效提升管路系统的设计效率与运行可靠性。
