沟槽式管道连接接头结构设计

在民用建筑给排水、消防喷淋管网、市政输水干线以及工业工艺管路铺设场景中，沟槽式管接头是替代传统法兰、焊接连接的核心管路连接件，尤其适合后期需要频繁拆装检修、管路存在微幅沉降位移的布设场景。不同于刚性焊接接头完全锁死管路自由度的特性，这类接头在完成紧固后可允许连接管道存在微小角度偏转与轴向窜动，能够抵消管路因温度变化产生的热胀冷缩应力，也能适配地基轻微不均匀沉降带来的管路错位，避免接口处出现应力集中导致的渗漏甚至开裂问题。

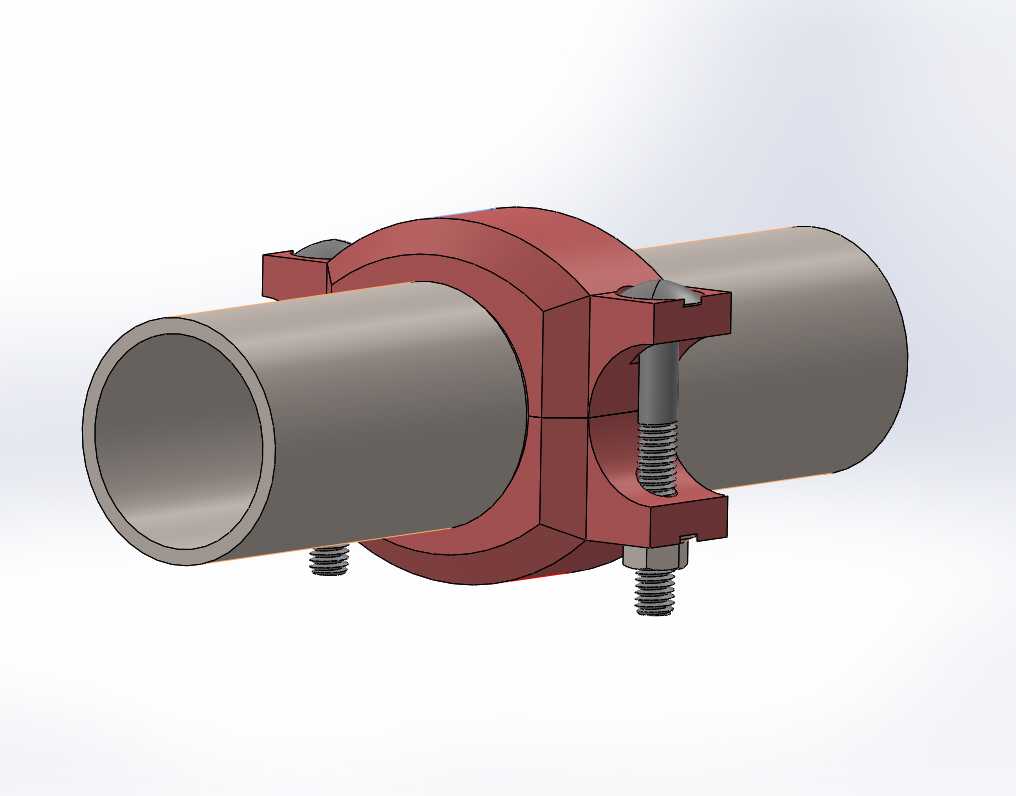

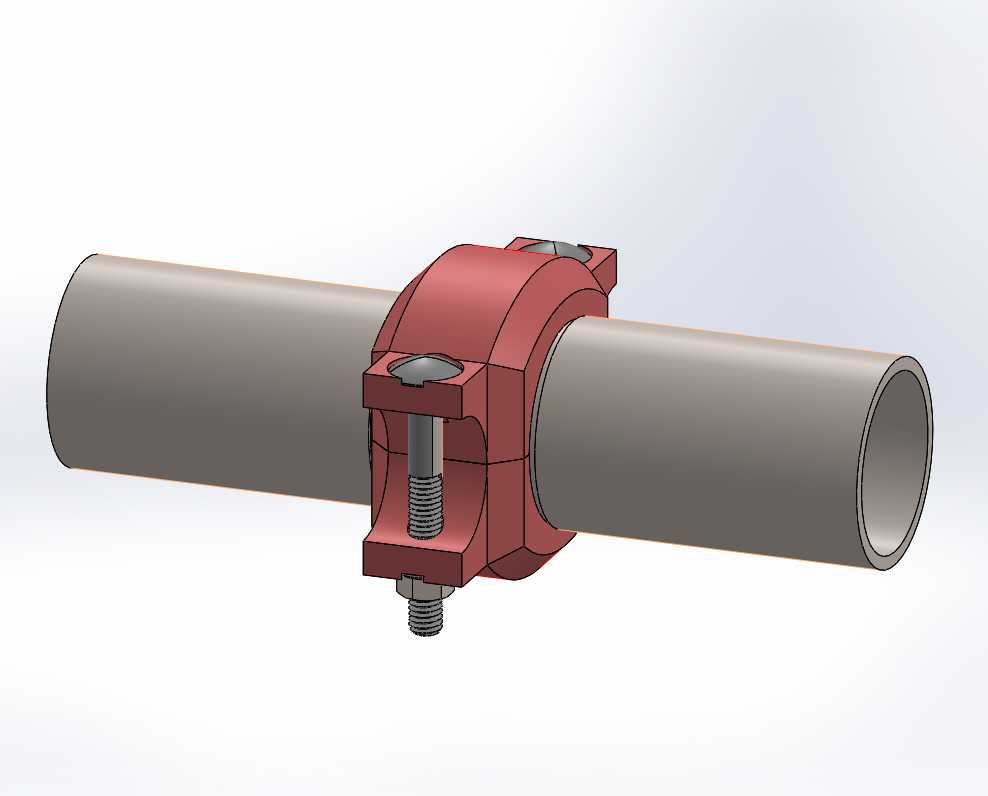

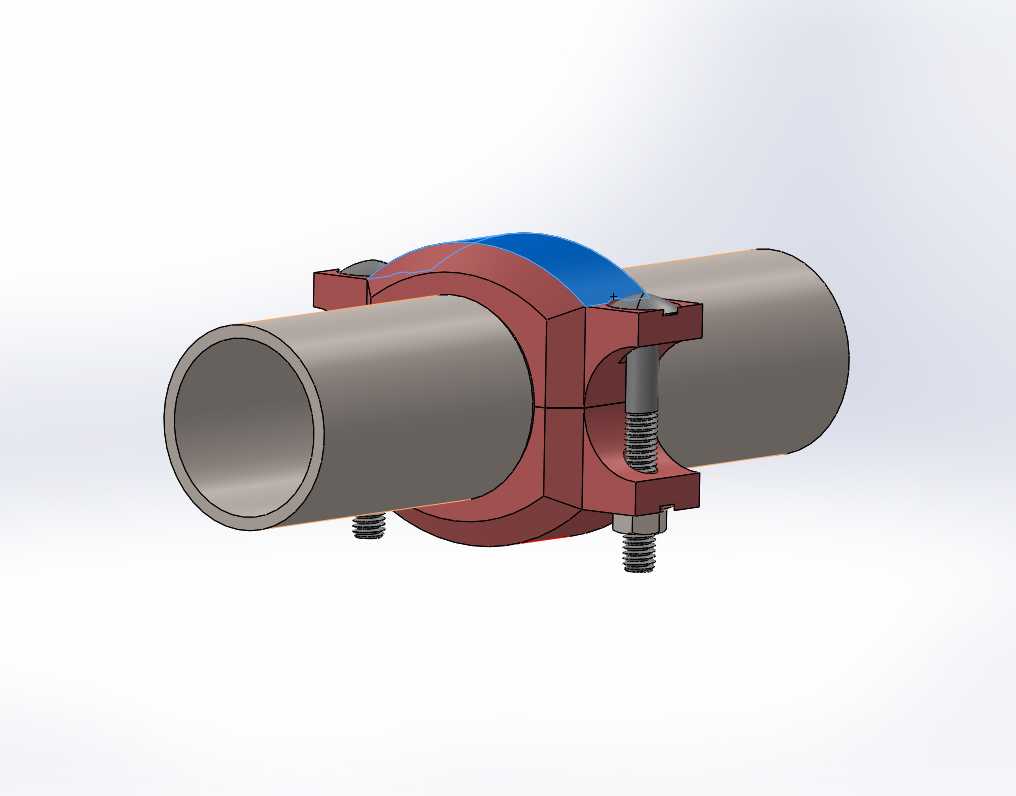

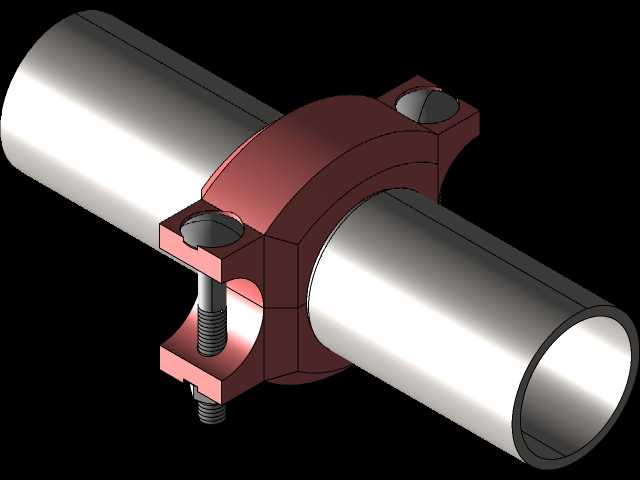

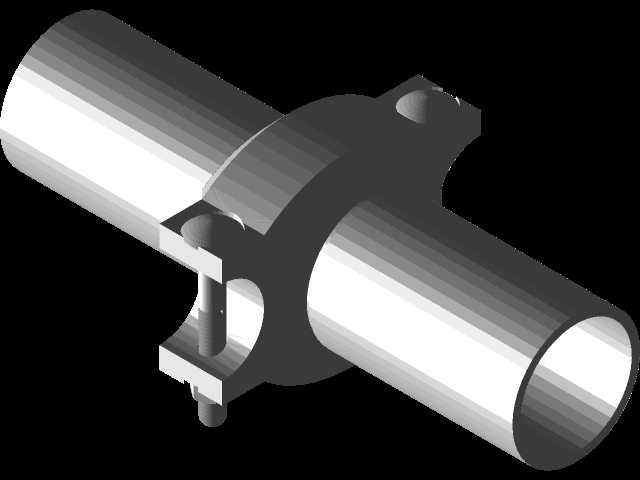

从结构设计逻辑来看，该接头采用上下对开的卡箍壳体作为主体承压结构，壳体内侧预制与管道滚槽深度匹配的环形凸棱，安装时凸棱完全嵌入管道端部预先滚压成型的环形沟槽内，实现轴向位置的机械锁止，无需在管道外壁焊接连接耳板或套丝，不会破坏管道本身的防腐镀层与结构强度。卡箍壳体的对接位置采用螺栓副预紧结构，上下壳体的对接面预留均匀的压紧间隙，通过对称布置的螺栓施加均匀的夹紧力，让壳体内侧的密封橡胶圈被均匀压缩在两根管道的对接端面外侧，填充管道对接处的环形间隙，实现径向静密封。

设计过程中需要严格控制几个核心尺寸边界：首先是卡箍内侧凸棱的径向高度，必须与管道滚槽的标准深度匹配，凸棱过高会导致卡箍无法顺利卡入沟槽，过低则会在管路承压时出现脱管风险；其次是卡箍壳体的轴向宽度，需要完全覆盖管道端部的沟槽区域，同时预留密封胶圈的安装压缩空间，避免胶圈被挤压脱出密封位；螺栓孔的位置度公差需要严格控制，保证上下壳体对接时螺栓可顺利穿入，紧固过程中壳体受力均匀，不会出现单侧偏压导致的密封失效。

实际安装时无需复杂的专用工装，只需在管道端部滚压出标准深度的环形沟槽，对齐两根管道的对接端面，套入密封胶圈后扣合上下卡箍壳体，穿入螺栓并按对角顺序逐步拧紧至规定扭矩即可完成安装，相比法兰连接需要逐孔对齐、焊接连接需要现场动火作业的方式，安装效率可提升数倍，且后期管路维护拆装时只需松开螺栓即可分离管路，不会对管道本体造成二次损伤。在管路系统运行过程中，该类接头可承受管路内流体的持续压力冲击，密封胶圈的弹性特性可补偿管路运行中的微小振动，降低管路振动传递带来的紧固件松动风险，广泛适配镀锌钢管、无缝钢管、复合管材等多种常见管路材质的连接需求。
