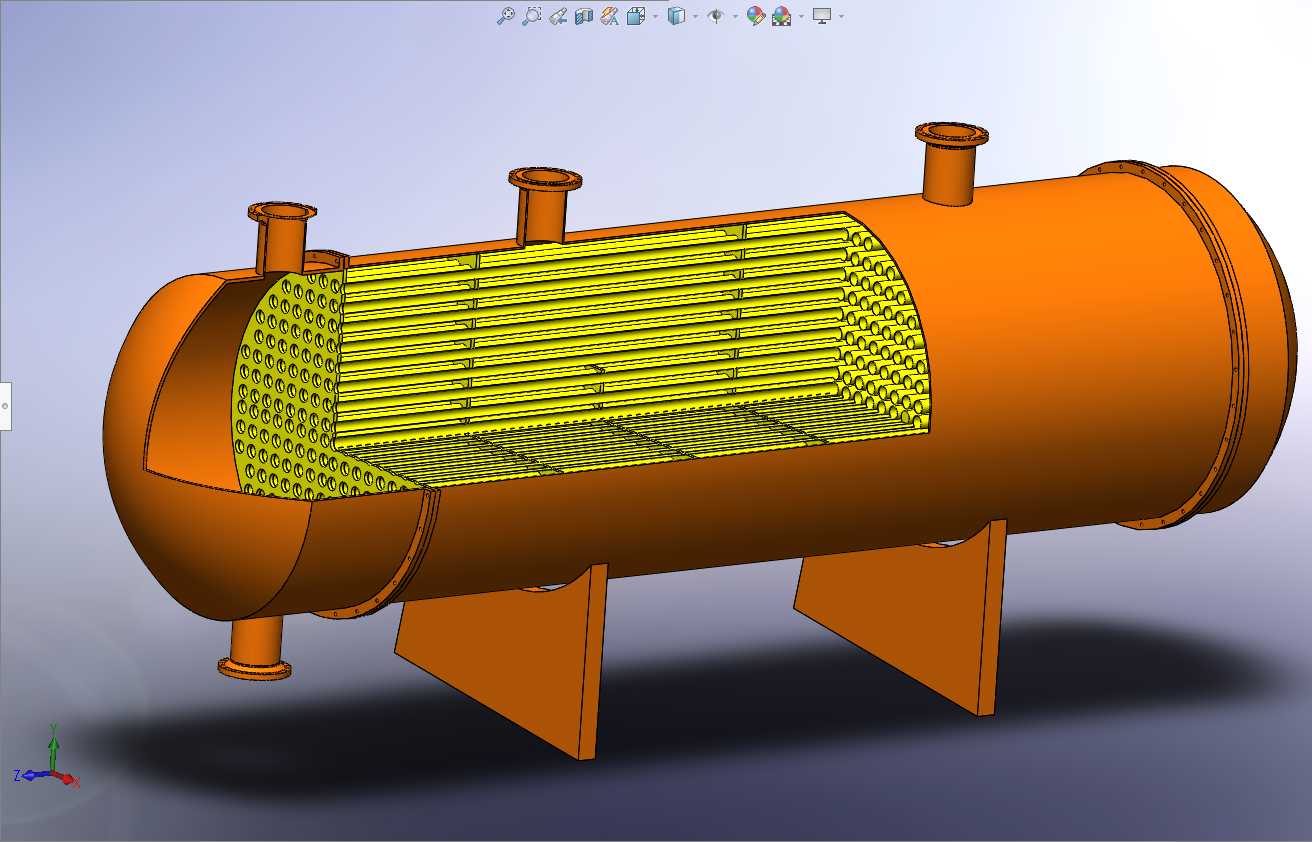

卧式管壳式列管换热器三维结构设计

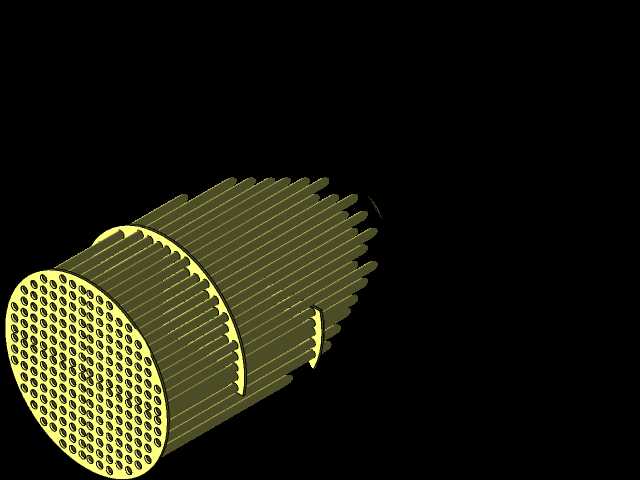

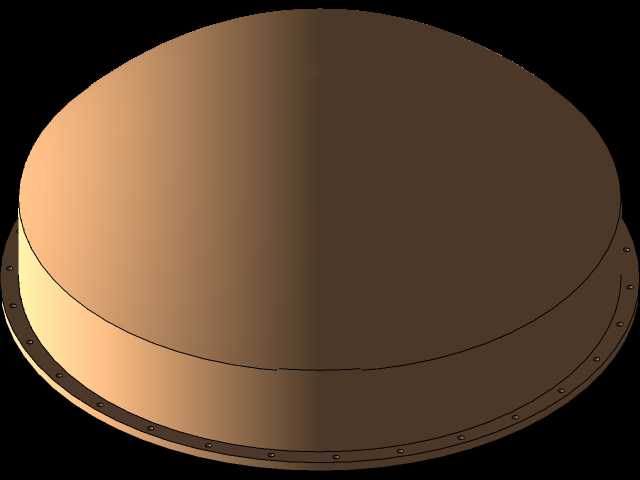

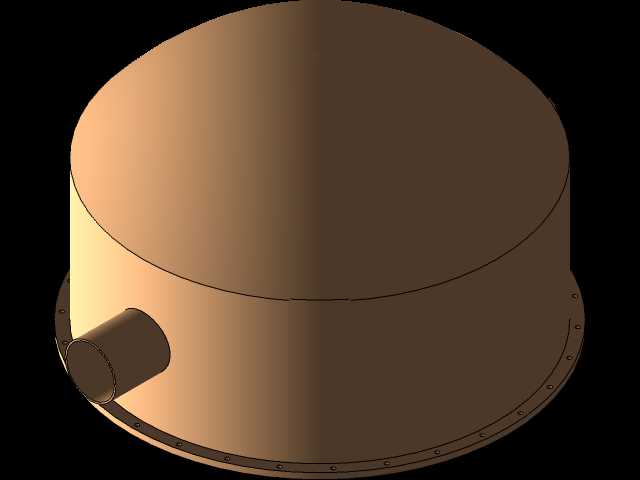

这款卧式管壳式换热器的结构设计，首先要匹配不同工况下的安装边界，鞍式支座的间距设置充分考虑了筒体的挠度变形要求，避免长筒体运行过程中因自重、介质重量产生的弯曲应力超过许用值，两端封头的法兰连接结构预留了足够的检修操作空间，管程、壳程的接口位置分别对应不同介质的流向逻辑，顶部的排气口、底部的排液口位置完全贴合现场管道排布的常规设计习惯，不需要额外做非标管道转接就能适配多数通用换热工位的安装需求。从实际应用场景来看，这类结构的换热器覆盖了化工、暖通、液压润滑、泳池温控等多个领域的换热需求，在液压系统中可以作为油冷却器使用，通循环冷水带走液压油工作过程中产生的摩擦热、压缩热，维持液压油的黏度在合理区间，避免液压元件因油温过高出现密封老化、动作精度下降的问题；在民用泳池温控场景中，壳程通锅炉或太阳能回路产出的热水，通过管壁将热量传递给管程循环的泳池水，实现池水的恒温加热，不会出现两种介质串流的问题。设计过程中，管束的排布采用了正三角形布管方式，在相同筒径下最大化换热面积，折流板的间距设置兼顾了壳程介质的流速与压降要求，既保证壳程介质能够横向冲刷管束提升传热系数，又不会因为流速过高造成不必要的动力损耗，管板与管束的连接结构考虑了不同温差工况下的热胀冷缩补偿，避免温度应力造成焊缝拉裂泄漏。筒体的壁厚计算结合了设计压力、腐蚀裕量、焊接系数等参数，鞍座的包角、垫板尺寸匹配筒体的承重需求，所有接口的法兰公称压力统一对应常用的管路压力等级，安装时不需要额外配置变径法兰就能对接现场管路。从功能特性来看，这种固定管板式的结构加工难度低、成本可控，在两种介质温差不大的工况下有极高的运行可靠性，管程走易结垢的介质时，拆开两端封头就可以直接对管束进行高压水冲洗清理，日常维护的操作门槛很低，壳程的流道设计没有流动死区，不会出现介质滞留造成的局部腐蚀、杂质沉积问题，设备运行过程中的振动控制也通过折流板的管束固定结构做了优化，避免高速介质冲刷造成管束疲劳损坏。
