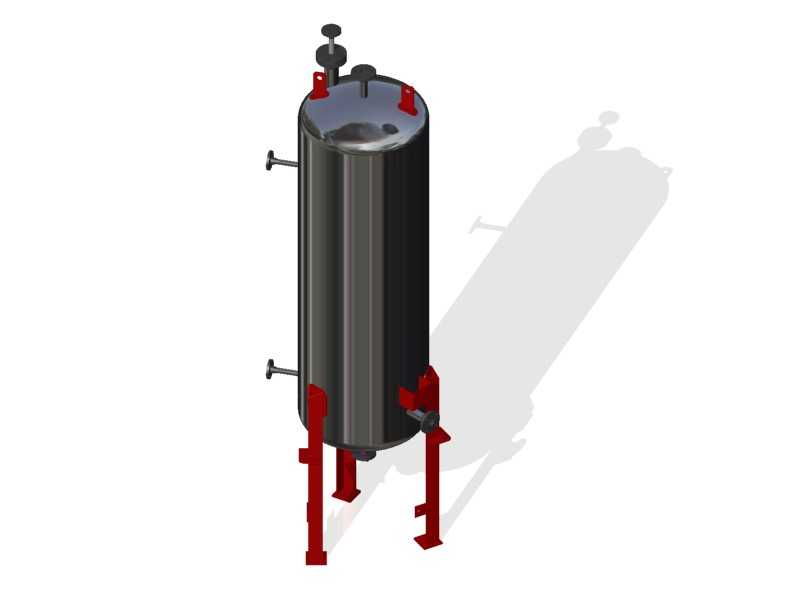

带支腿法兰连接立式承压容器结构

这类带支腿的立式容器在精细化工、食品制药、中小型水处理工段的应用占比不低，多数作为中间缓冲罐、小型计量储槽或者常压/低压反应暂存单元使用，相比裙座支撑的立式罐体，支腿结构的安装高度更低，底部预留的操作空间足够布置排料阀、取样口以及配套的管线接口，不需要额外搭建过高的操作平台，适合厂房层高有限、单罐容积不大的工艺布局场景。从结构设计逻辑来看，罐体主体采用等径直筒段搭配标准椭圆形封头的构型，直筒段的长径比控制在3:1左右，这个比例既可以保证立式安装后的重心稳定性，也能兼顾内部介质的静置停留时间要求，避免长径比过大带来的风载、设备震动偏移问题，也不会因为长径比过小导致罐体占地面积偏大。顶部的接口全部采用ASME B16.5 cl150等级的法兰连接，这个压力等级的法兰适配多数低压工况的密封要求，接口位置分别预留了进料口、排气口、仪表安装口以及人孔/手孔的安装位，排布时避开了支腿的正上方投影区域，方便后期阀门、仪表的安装操作与日常检修，不会出现工具操作空间被支腿遮挡的问题。侧面布置的两个侧向接口分别对应液位计接口、侧进料或者回流口，接口的伸出长度统一控制在150mm，既满足法兰螺栓的安装操作空间，也不会因为伸出过长增加运输、安装过程中的碰撞损坏风险。底部的三支腿采用等边角钢焊接成型，支腿与罐体的连接位置设置了加强垫板，避免支腿焊接处的局部应力集中，支腿底部预留了地脚螺栓安装孔，安装时可以直接通过膨胀螺栓或者预埋螺栓固定在混凝土地面上，安装边界的预留尺寸需要在罐体直径基础上向外扩展400mm的操作空间，保证侧面阀门、底部排料口的操作可达性。支腿的高度设计将罐体底部排料口的离地高度控制在300mm以上，足够安装排料阀门以及对接下游管线，不需要额外抬高罐体基础。罐体顶部的阀门采用手轮式结构，操作高度控制在成人站立可及的1.8m范围内，日常操作不需要借助登高梯，降低日常巡检操作的安全风险。整体结构的焊缝布置全部避开了应力集中区域，支腿的焊接位置做了圆弧过渡处理，减少长期承重下的焊缝疲劳开裂风险，这类结构的三维建模过程中，需要重点核对法兰接口的定位尺寸、支腿的安装角度以及各个接口的相对位置，避免后期生产制作时出现管线对接错位、操作空间不足的问题，同时要核对罐体的重心位置，保证三个支腿的受力均匀，避免安装后出现罐体倾斜的问题。
