方转圆九十度大曲率半径通风弯头

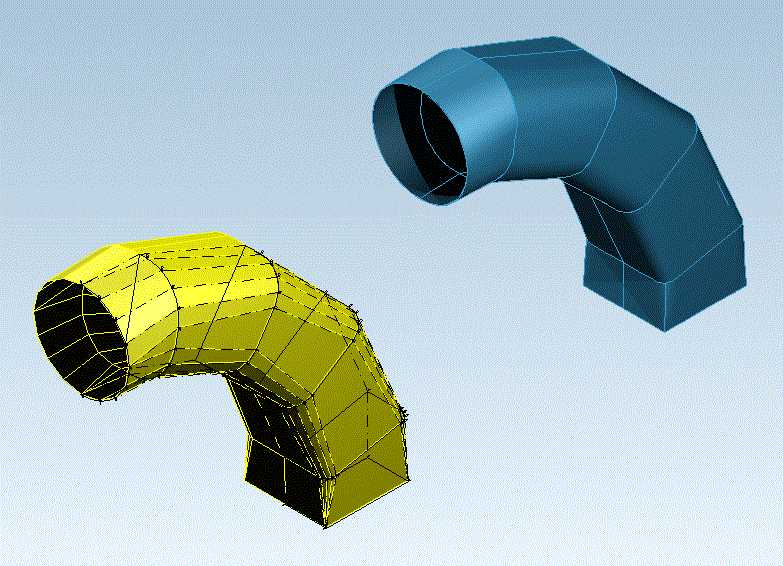

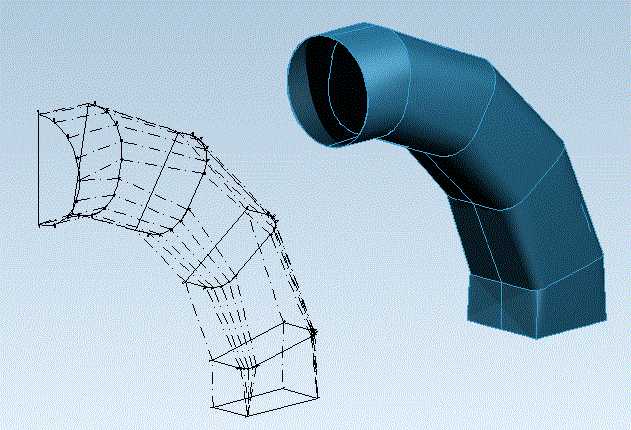

在通风除尘、工业废气输送、暖通空调管网系统中，方转圆弯头是衔接方形设备接口与圆形通风管道的核心过渡构件，这类构件的设计合理性直接影响整个管网的风阻表现、运行噪音与长期使用寿命。这款弯头采用方形端到圆形端的平滑过渡结构，转弯角度为90度，转弯段曲率半径设置为36英寸，较大的曲率半径能够大幅降低气流在转弯处的局部阻力损失，避免气流在弯管内侧形成涡流区，减少气流携带的粉尘颗粒在弯管内壁的沉积，尤其适用于含尘气流输送、废气排放等对管道风阻敏感的工况场景。从结构设计逻辑来看，方转圆段采用多段曲面拟合的方式实现截面的平滑渐变，没有出现截面突变的折角结构，能够让气流从方形端口进入后逐步调整流态，平顺过渡到圆形截面的管道内，避免局部流速骤变引发的管道振动与噪音问题。方形端通常用于对接风机出口、除尘设备出风口、空调箱出风口这类自带方形法兰接口的设备，圆形端则可直接对接标准规格的圆形通风管道，两端的连接边界尺寸经过匹配设计，能够适配常规的法兰连接或者抱箍连接安装方式，安装时不需要额外制作过渡接件，能够减少现场安装的施工工作量。在实际工程应用中，这类弯头常被布置在设备与主管道的衔接位置，比如车间除尘系统中，布袋除尘器的出风口为方形结构，主排风管道为圆形螺旋风管，就需要这类方转圆弯头完成转向与接口转换；在商业建筑的暖通系统中，空调机组的出风口与圆形送风管道衔接处，也会用到同类型的变径转向构件。设计过程中需要重点控制过渡段的曲面顺滑度，避免出现曲面凹陷或者凸起，否则会打乱流场分布，额外增加风阻；同时转弯段的曲率半径选择需要兼顾安装空间与风阻要求，过小的曲率半径会导致风阻陡增，过大的曲率半径则会占用更多的安装空间，36英寸的曲率半径在常规工业通风场景中能够在风阻表现与安装空间占用之间取得较好的平衡。从结构强度角度来看，弯头的分段拼接结构能够在不额外增加壁厚的前提下提升构件的整体刚性，减少管道运行过程中因气流脉动产生的形变，延长构件的使用寿命，适配常规的薄钢板、镀锌板或者不锈钢板加工工艺，生产时可通过钣金展开下料后压型拼接完成制作，不需要复杂的成型模具，适合小批量定制化的工程需求。
