带滑动小车的随动管线导向结构

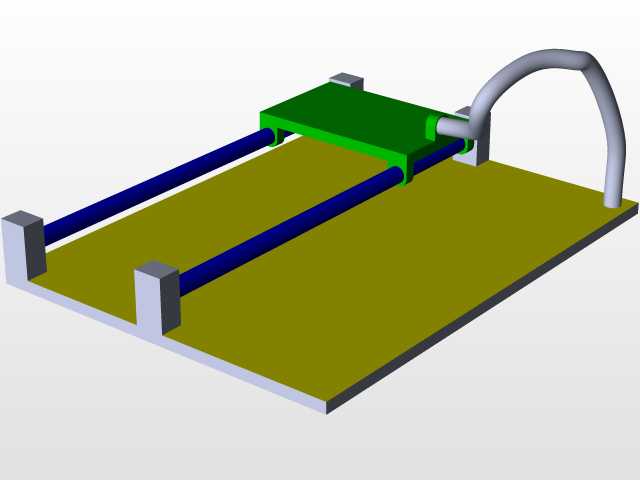

这类随动管线导向结构，多应用在需要往复直线运动的设备工位上，比如自动化产线的移栽工位、检测设备的移动探测单元、小型龙门执行机构的走线走管场景，核心作用是避免柔性管线在部件往复移动过程中出现过度弯折、拉扯剐蹭、管线散乱堆叠的问题，相比传统的拖链结构，这种结构更适合小行程、低负载的轻量移动场景，占用的安装空间更小，运行过程中的异响也更低。从结构组成来看，底部是一块平整的安装基板，作为整个结构的承载基准，两根平行的圆柱形光轴导轨通过两端的方形支撑座固定在基板上，支撑座与基板通过紧固件锁附，保证导轨的平行度公差控制在合理范围内，避免滑动小车运行时出现卡滞。滑动小车采用跨骑式结构卡在两根导轨上，滑动接触面可以根据负载需求选择铜套滑动或者直线轴承滚动，小车顶面是平整的安装面，可以用来固定需要随动的执行元件，比如小型气动抓手、检测传感器、点胶阀这类轻量工作头。柔性管线的一端固定在导轨端部的固定支座上，另一端连接在滑动小车上，随小车的往复移动同步弯曲变形，管线的弯曲弧度通过建模时的样条曲线约束来控制，保证最小弯曲半径大于管线允许的最小弯折值，避免管线内部的线缆、气路出现折损堵断的问题。设计这类结构的时候，首先要确认移动行程的总长度，以此确定导轨的总长，导轨两端要预留足够的安全余量，避免小车超程脱轨；其次要根据随动管线的外径、数量确定管线的固定方式，单根管线可以用卡箍直接固定，多根管线可以加小型理线夹整理后再固定；还要核算小车加上搭载元件的总重量，选择对应直径的光轴导轨，负载偏大时要适当加大导轨直径，或者增加导轨的支撑点，避免导轨中部下挠影响滑动顺畅度。安装边界上，基板的尺寸要覆盖导轨全长加上两端支撑座的安装空间，导轨轴线方向要预留出管线弯曲时的侧向空间，避免管线弯曲时和周边其他设备部件发生干涉，固定支座的高度要和小车端的管线固定点高度匹配，保证管线弯曲时的弧度自然，不会出现局部应力集中的折点。建模过程中用扫描特征生成柔性管线的实体，通过样条曲线的控制点调整不同行程位置下的管线形态，可以模拟全行程范围内管线的位置变化，提前排查干涉风险，相比简化的拉伸建模，这种方式更能还原实际装配后的管线状态，给后续的现场安装布线提供准确的参考。
