工业用薄壁锥形导流结构件

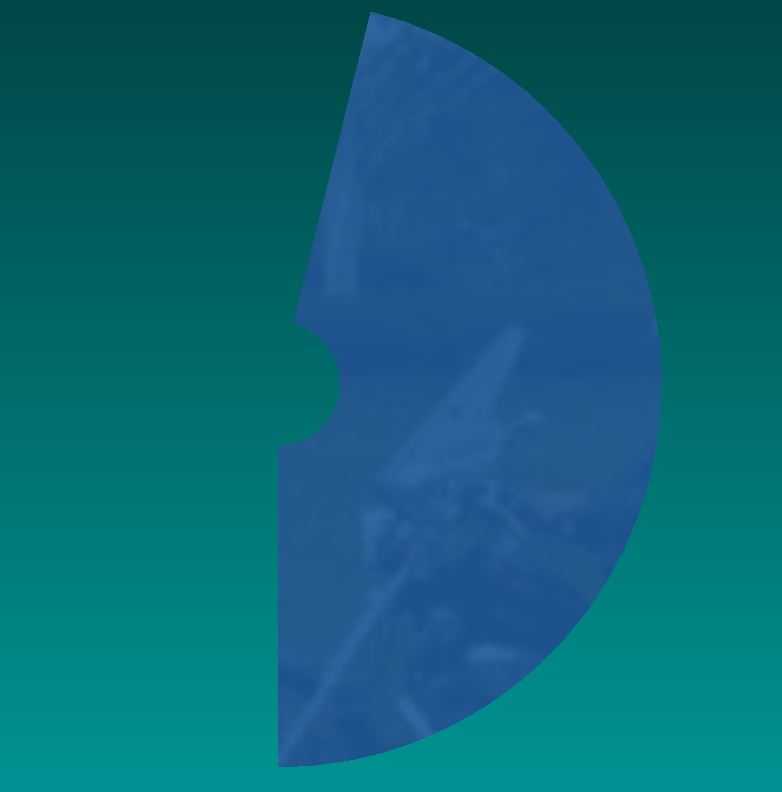

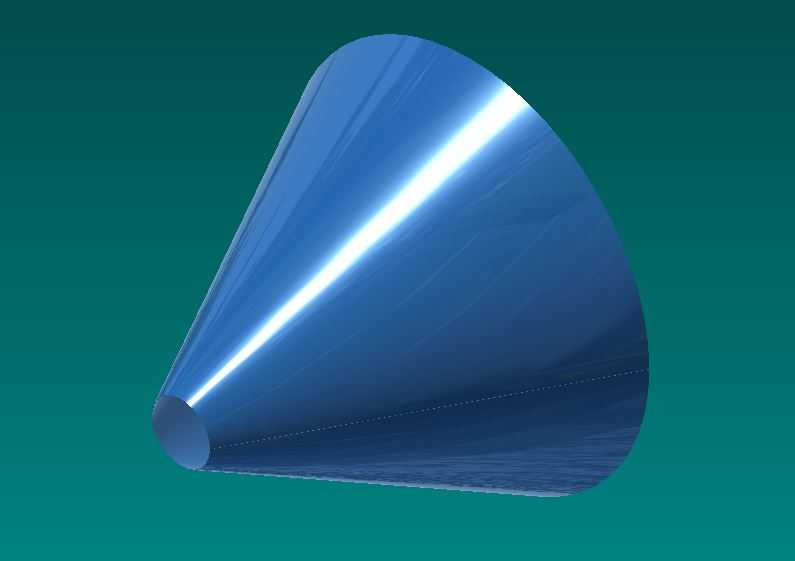

这类锥形薄壁构件在流体输送、物料导流场景中应用十分广泛，常见于通风管道变径段、散料落料导向、流体整流装置的核心部位，能够实现不同通径管路间的平滑过渡，减少介质流动过程中的涡流损失，降低管路运行的阻力与噪音。从结构设计角度看，该构件采用等壁厚锥面成型方案，锥面母线为直线段，小端为圆柱直边段，大端为敞口平边结构，两端均预留了安装对接的边界余量，小端可直接对接等径直管段，大端可通过法兰或焊接方式与大口径腔体连接，安装时无需额外做坡口修配，能够适配常规的钣金焊接、法兰螺栓连接两种装配方式。设计过程中需要重点控制锥面的成型精度，避免出现锥面母线不直、局部凹陷的问题，否则会改变介质的流动路径，在壁面形成紊流区，长期运行会造成壁面局部冲刷磨损，缩短构件的使用寿命。在散料输送场景中，这类锥形结构的锥角取值需要匹配物料的安息角，避免物料在锥壁出现积料堵料的问题，本次设计的锥角取值适配常规颗粒状、粉状物料的自流需求，内壁光滑无凸起，能够保证物料依靠自重顺畅滑落，不会出现挂料残留。在通风管路应用中，该构件的薄壁结构能够降低整体重量，减少管路支架的承重负载，锥面的平滑过渡能够让气流沿壁面均匀扩散，避免局部风速突变造成的管路振动。建模过程中需要重点处理小端圆柱段与锥面的相切过渡，保证衔接处无折角，避免应力集中，同时两端的安装边需要预留足够的连接宽度，满足焊接或螺栓连接的强度要求，不需要额外增设加强筋结构，依靠锥面自身的结构刚度即可承受常规工况下的介质压力与振动载荷。这类构件的加工通常采用钣金卷制工艺，建模时需要提前展开锥面的下料尺寸，预留焊接收缩余量，保证卷制成型后两端的圆度公差符合装配要求，安装时需要保证锥面的轴线与对接管路的轴线重合，避免偏心造成的流动偏载。
