液化天然气管道用流量计数显监测装置

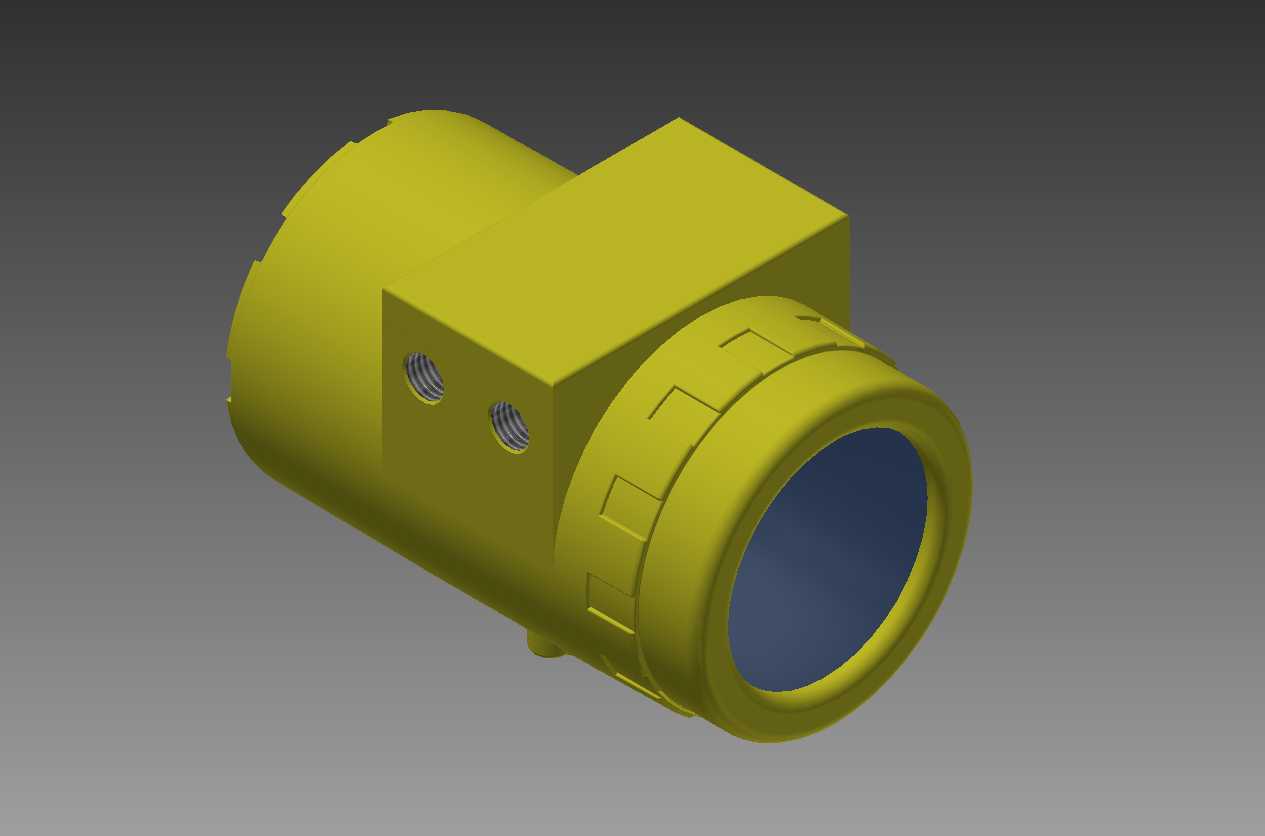

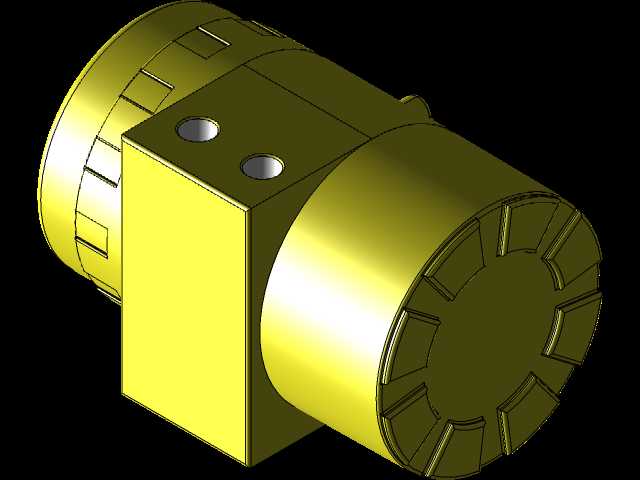

　　在液化天然气场站的输送管段、城市燃气管网调压站的进出线端、工业用户燃气进气总管这类场景中，这类流量监测读数装置是管线计量系统的核心组成部件，承担着介质流通量实时采集、数据就地显示、信号远传输出的核心作用，直接关系到贸易计量的准确性、管线运行状态的实时监控，以及超流量异常工况的及时预警。从结构设计逻辑来看，装置主体采用两端直通式筒体结构，筒体两端的连接端预留了标准管螺纹接口，可直接与同通径的输送管道旋合对接，安装时不需要额外加装转接接头，能有效减少管线连接点的泄漏风险；筒体侧方集成的方形腔体为读数与电子元件安装腔，腔体与筒体采用一体化铸造成型，避免了拼接结构带来的密封薄弱点，可满足液化天然气输送工况下的低温承压要求。

　　腔体朝向操作侧的端面预留了读数显示窗安装位，视窗采用嵌入式密封结构，可阻挡场站环境中的粉尘、水汽侵入内部电子元件，保证长期户外运行的可靠性；筒体侧面预留的两个螺纹孔为信号接线与传感器校准接口，接口采用内螺纹密封结构，接线完成后可通过配套密封堵头实现IP65级防护，适配露天场站的复杂运行环境。设计过程中优先考虑了安装边界的适配性，装置整体轴向长度控制在常规管段安装预留空间范围内，侧方腔体的突出高度不会与周边管线支架、保温层产生干涉，安装时可直接固定在管线预设的安装位，不需要额外调整周边管线布局。装置的读数模块采用非接触式磁感应采集结构，不需要与管内的低温液化天然气直接接触，既避免了低温介质对电子元件的性能影响，

　　也减少了介质流道内的结构凸起，降低了装置本身带来的管路压损，不会影响管线的正常输送效率。在结构细节处理上，筒体连接端的外圈设计了多道环形防滑槽，安装时可使用管钳直接卡持该位置完成旋紧操作，不需要额外制作工装夹持结构；方形腔体的边角均做了圆弧过渡处理，避免安装维护过程中尖锐边角对操作人员造成磕碰伤害，同时也能减少应力集中，提升低温工况下的结构抗疲劳性能。
