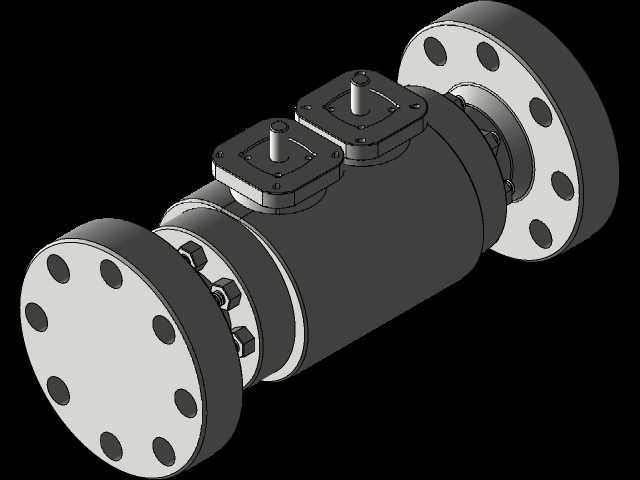

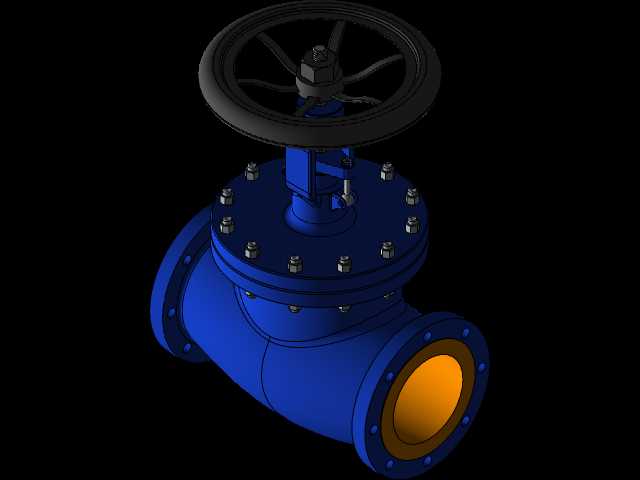

双法兰连接低温压力阀三维结构设计

这款低温压力阀主要面向深冷工况的管路流体控制场景，常见应用于空分设备、液化天然气储运、低温化工介质输送等需要对零下温度区间流体进行通断、压力调节的管路系统中，可适配低温液态气体、低温化工介质的输送管控需求，避免普通阀门在低温环境下出现密封失效、动作卡滞的问题。从结构设计来看，阀体采用两端法兰对接的安装形式，法兰端面均匀分布螺栓过孔，安装时可直接与同通径的管路法兰通过螺栓组紧固，配合密封垫片实现管路接口的静密封，安装边界可适配常规工业管路的法兰间距要求，无需额外定制转接结构，能直接融入现有低温管路布局。阀体上部设置两组独立的控制端安装座，可适配手动驱动或者气动驱动的执行组件，满足不同工况下的操作需求，执行器安装座采用方形法兰结构，通过周向螺栓与执行器连接，保证低温下连接结构的刚性，避免执行器动作时出现连接松动。设计过程中重点考虑了低温工况下的结构形变补偿，阀体主体采用圆柱形流道结构，流道内壁做圆滑过渡处理，减少低温介质流动时的阻力损失，同时避免流道死角出现介质残留引发的冻堵问题。阀体连接部位采用螺栓组预紧的密封结构，密封件位置预留了低温形变补偿间隙，避免温度大幅变化时密封件被挤压失效或者出现间隙泄漏。两组控制端分别对应不同的流道控制单元，可实现单阀体内的双通路独立控制，减少管路中阀门的安装数量，缩小低温管路的整体占用空间，降低管路系统的冷量损失。从安装适配性来看，法兰端的螺栓孔分布符合通用管路法兰的尺寸规范，安装时无需对现有管路法兰进行二次加工，阀体整体的轴向尺寸控制在常规同通径低温阀的安装区间内，可直接替换同参数的老旧低温阀门，降低管路改造的工作量。结构建模时对所有配合面做了公差匹配设计，运动部件之间预留了低温下的收缩间隙，避免低温环境下零件收缩导致的动作卡滞，保证阀门在低温工况下的动作顺畅性。
