法兰连接式三通止回阀结构设计

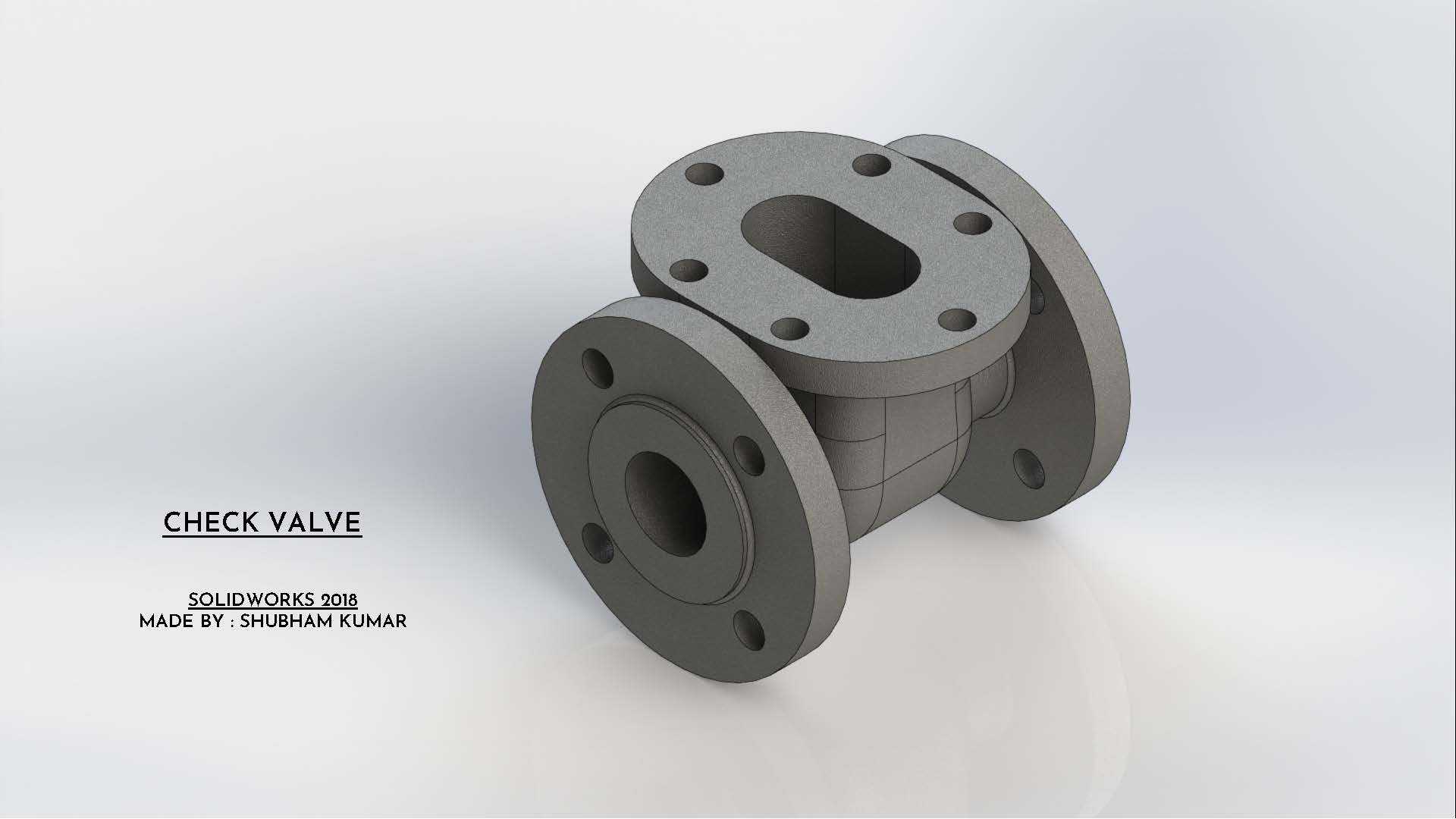

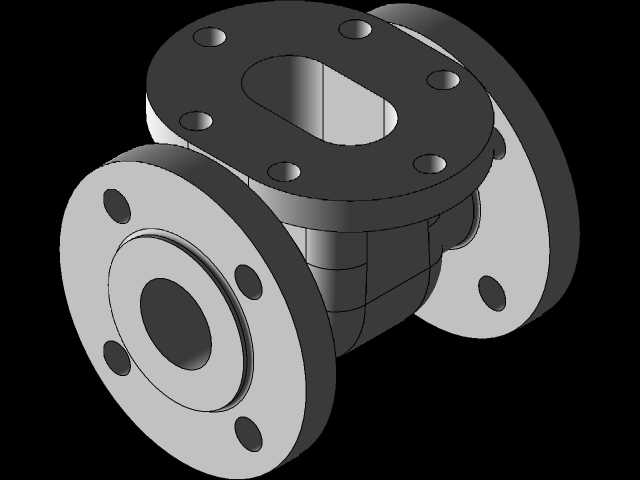

这款三通结构的止回阀主要面向多通路流体输送管路场景，常见于化工流体输送、市政给排水、工业循环水系统以及中小型动力单元的油路管控环节，核心作用是避免管路内介质反向流动引发的设备叶轮反转、介质倒流污染、管路水锤冲击等问题。不同于常规两通止回阀的单通路管控逻辑，该款阀件采用三法兰接口布局，可同时对接三路管路，在需要介质分流、合流且需防倒流的管路节点中，能替代传统两通止回阀加三通接头的组合方案，减少管路连接点的泄漏风险，同时压缩管路安装的占用空间。从结构设计逻辑来看，阀体采用一体式铸造基体，三个法兰接口分别对应不同的通路方向，顶部设置独立的检修端盖，无需将整个阀体从管路上拆卸即可完成内部阀瓣、密封件的检查与更换，大幅降低后期运维的拆装工作量。法兰连接面均采用标准凸面密封结构，螺栓孔沿法兰圆周均匀分布，可匹配同压力等级的标准管路法兰，安装时无需额外加工转接件，对接公差符合通用管路安装的公差要求。安装边界方面，三个法兰的端面均为垂直于对应通路轴线的平面，安装时需保证对接管路的轴线与阀件接口轴线同轴度偏差在允许范围内，避免法兰密封面出现偏压导致的泄漏；阀体中部的腔体为容纳阀瓣启闭动作的空间，安装时需预留足够的侧向操作空间，方便后期拆卸顶部端盖进行维护。阀件内部的流道采用圆弧过渡设计，尽可能减少介质流经时的局部阻力损失，降低管路系统的输送能耗；阀瓣的启闭行程经过匹配设计，在介质正向流动时可完全开启，不遮挡流道通径，反向承压时可快速落座密封，截断介质倒流路径，密封面的贴合精度可满足常规工业流体的密封要求，避免出现反向渗漏。在实际选型适配时，可根据管路的设计压力、介质腐蚀特性匹配对应的密封件材质与阀体材质，该结构的基体设计预留了足够的壁厚余量，可适配多数中低压工况的使用需求。
