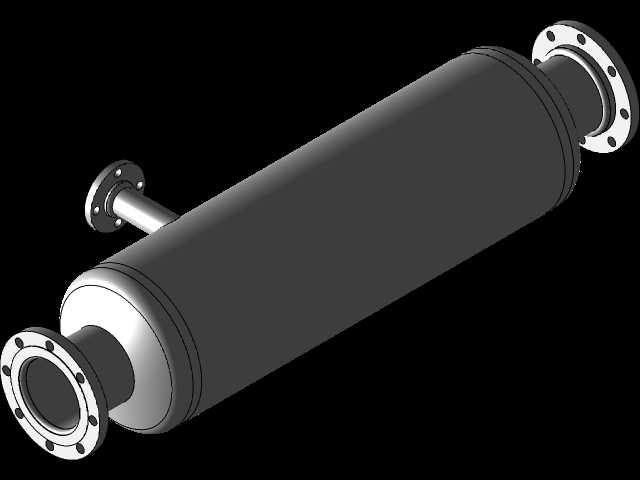

带侧接管法兰连接卧式压力容器分离器

该卧式分离器主要应用于化工、油气输送、暖通流体系统的管线路由中，承担气液两相、液固两相介质的分离功能，安装在介质流向的节点位置，可脱除流体中裹挟的液滴、固体颗粒杂质，避免下游设备出现冲蚀、积液、堵塞等问题，保障后续泵、阀、换热设备的稳定运行。设备主体采用圆筒形卧式壳体结构，两端配置凸面滑动法兰作为主介质进出口，侧部伸出的小口径接管可用于排污、排气或者旁通回流接口，所有法兰连接面均采用标准凸面密封结构，匹配对应压力等级的密封垫片即可完成管路对接，无需额外加工焊接接口，适配现场快装的施工需求。设计过程中优先考虑壳体的承压稳定性，筒身与封头的连接采用等厚对接结构，避免截面突变带来的应力集中，侧部接管与筒体的连接位置做了补强过渡处理，降低开孔处的应力衰减，满足常规中低压流体工况的强度要求。安装时需注意设备的水平度偏差控制，卧式布置的结构可利用介质重力差实现分离组分的沉降，进出口法兰的同轴度偏差需控制在管路允许的补偿范围内，侧部接管的方位可根据现场管线排布调整安装角度，无需额外改动主体结构。设备整体外形为长圆柱结构，两端法兰的螺栓孔跨中布置，对接时可灵活调整安装角度，侧部接管的伸出长度预留了足够的法兰操作空间，现场安装时无需额外切割调整接管长度，可直接匹配对应管径的管路法兰。主筒体的内径与进出口管径做了变径过渡，介质进入筒体后流速快速降低，依靠密度差实现不同组分的分离，筒体内壁光滑无凸起结构，可减少介质流动阻力，避免杂质在筒壁滞留堆积，日常维护时可通过端部法兰拆卸完成内部清理，无需整体切割设备。
