适配40至225mm管径高密度聚乙烯法兰结构

　　在市政给排水、化工流体输送、农用灌溉管网的现场施工场景里，法兰是管路系统中实现可拆卸连接的核心承压部件，高密度聚乙烯材质的法兰，相比传统金属法兰具备更优异的耐化学腐蚀性能、自重更轻，在酸碱介质输送、埋地管网铺设场景中能大幅降低后期维护成本，减少电化学腐蚀带来的管路泄漏风险。这款法兰的设计完全贴合SANS 1123标准的尺寸规范，覆盖管道外径从40mm到225mm的全系列适配区间，设计阶段首先考虑的是现场安装的对中便利性，法兰盘整体采用圆盘式对称结构，中心通孔与对接管道的外径尺寸做了公差匹配，确保管道插入后同轴度偏差控制在管路安装允许的范围内，避免因偏心造成的流体阻力增大、密封面受压不均问题。

　　法兰盘上均匀分布的螺栓孔采用等节距圆周排布，孔位的位置度公差严格匹配对应压力等级的法兰连接标准，安装时无需额外扩孔调整，普通六角螺栓即可顺利穿入锁紧，降低现场安装的加工调整工作量。密封面采用全平面结构设计，适配聚乙烯管路常用的橡胶平垫片，当螺栓按对角顺序锁紧达到规定扭矩时，密封面能给垫片提供均匀的压紧力，避免局部压溃或者压合不足导致的渗漏，在0.6MPa到1.0MPa的常规工作压力区间内，密封可靠性完全满足民用及一般工业管路的使用要求。设计过程中特意对法兰盘的厚度做了优化，在满足螺栓锁紧时的抗弯强度要求前提下，尽可能减少法兰盘的整体厚度，既降低材料消耗，也能压缩管路连接节点的轴向安装尺寸，在空间紧凑的管廊、设备夹层内布设管路时，

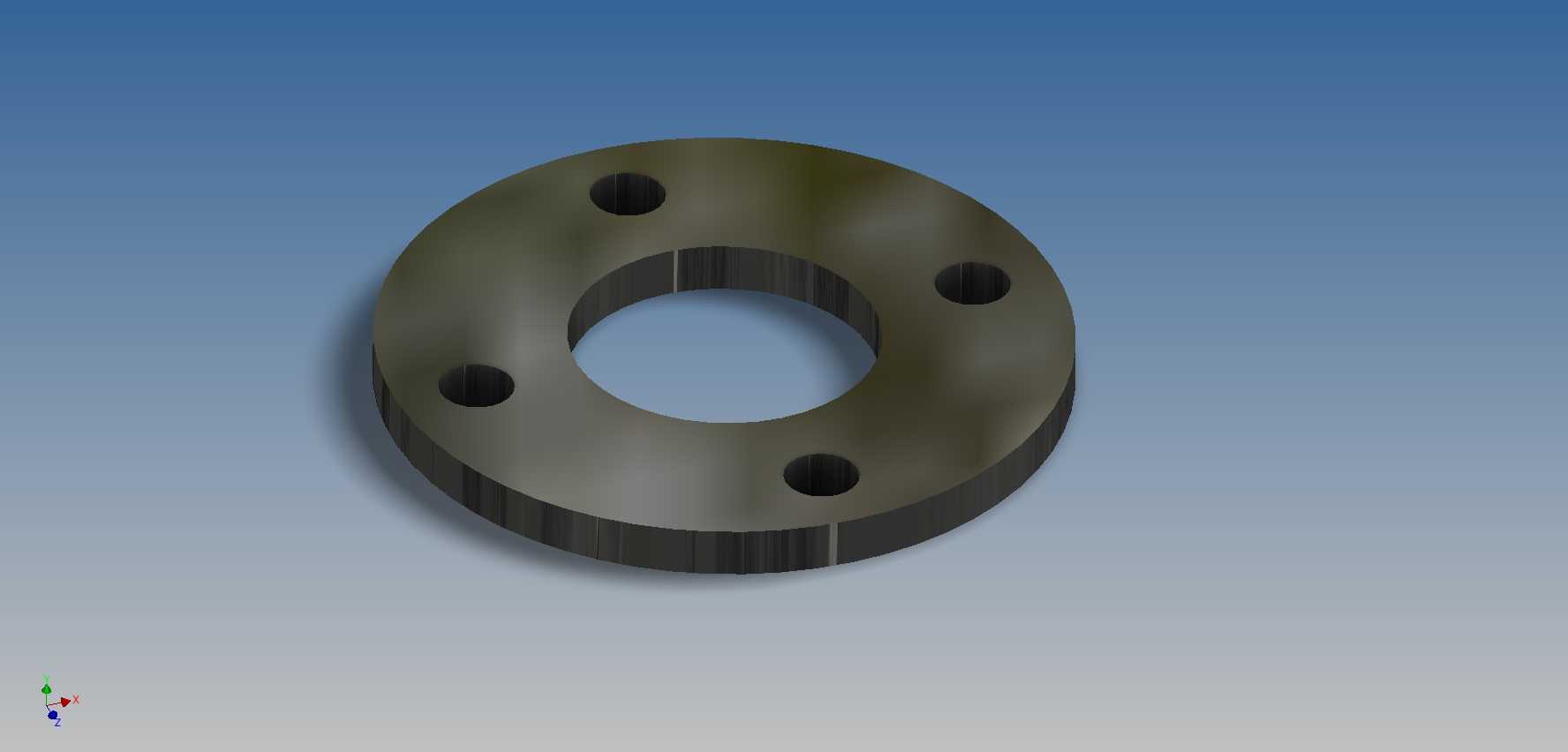

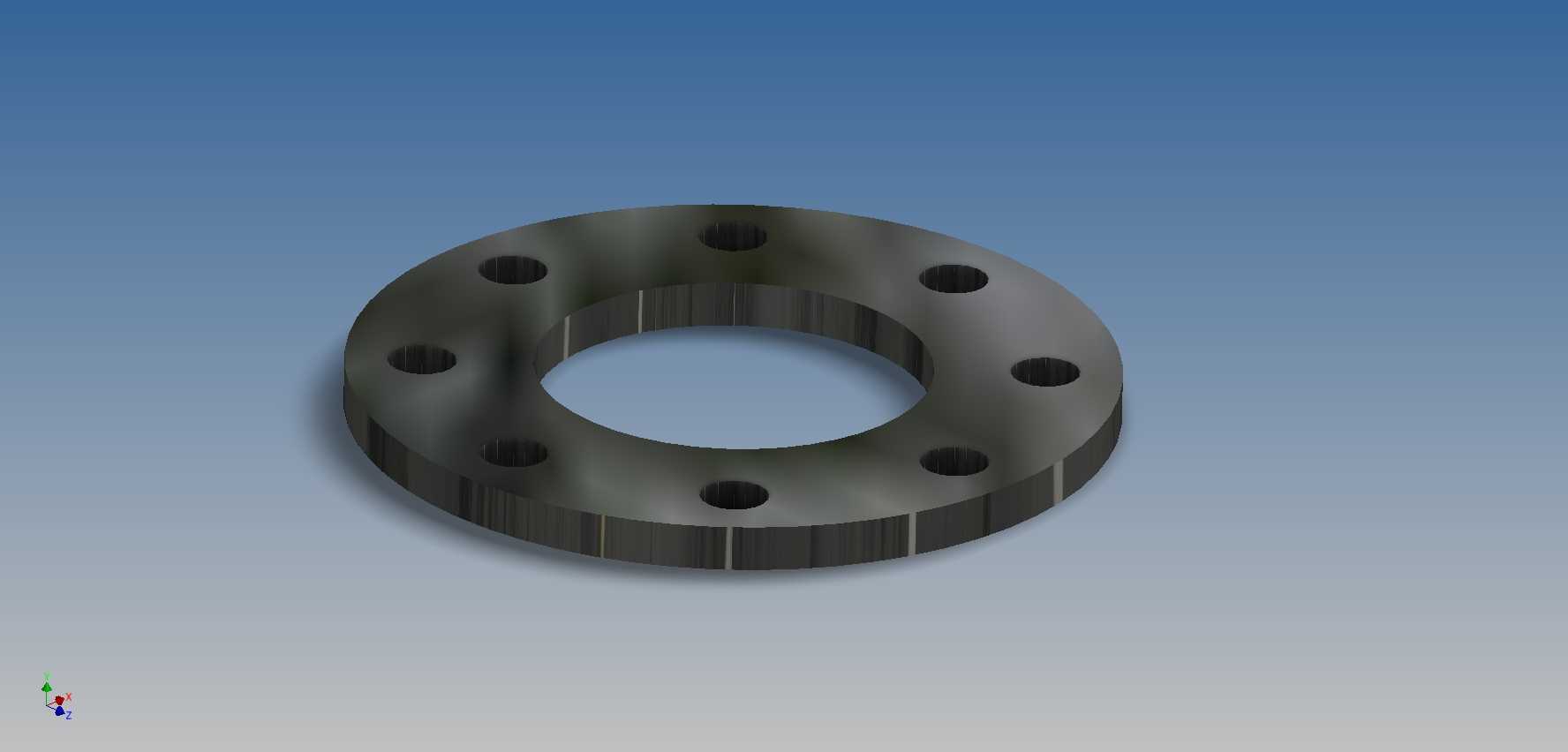

　　能有效减少节点占用的安装空间。法兰的内孔与端面的过渡位置做了小圆角处理，避免流体输送过程中出现直角区域的介质滞留，对于输送含固体颗粒的流体工况，能减少颗粒在法兰位置的沉积堵塞，同时也能降低直角位置的应力集中，提升法兰长期承压下的结构稳定性。从安装边界来看，不同管径对应的法兰外径、螺栓孔中心圆直径、螺栓孔数量都随管径增大做梯度匹配，40mm管径对应的法兰采用4孔排布，随着管径提升逐步增加螺栓孔数量，到225mm管径时螺栓孔数量可满足大口径管路的连接强度要求，安装时预留的螺栓操作空间也随法兰尺寸做对应考量，确保套筒扳手能顺利完成螺栓锁紧作业，不会出现空间干涉问题。这类聚乙烯法兰通常和同材质的聚乙烯管道配套使用，

　　采用热熔或者电熔方式先将法兰根部与管道端面连接为整体，再通过螺栓将两片法兰对接锁紧，相比金属法兰的焊接连接，现场施工不需要动火作业，在易燃易爆的化工厂区、煤矿井下管路铺设场景中，施工安全性更高，连接完成后的管路系统整体一致性更好，不会出现金属与塑料连接部位的材质膨胀系数差异导致的温度变化渗漏问题。
