DN1 1/2寸无菌法兰用罐口连接构件

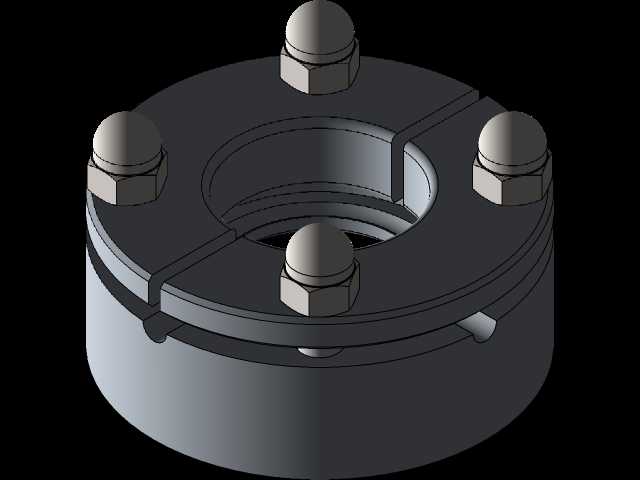

在生物制药、食品饮品加工、无菌制剂生产的洁净管路系统中，罐体与外接工艺管道的连接节点一直是密封管控的核心点位，这类点位既要满足定期拆装清洁、灭菌的操作需求，又要保证连接后无卫生死角、无介质残留，避免滋生微生物影响批次产品质量，本次呈现的罐法兰构件正是针对这类无菌工况开发的连接部件。从结构设计来看，该构件采用对开卡合式的分体压环结构，区别于传统整体焊接法兰的固定形式，压环沿径向拆分后可直接卡套在罐体接口的外翻边位置，不需要在罐体焊接阶段提前预装法兰环，降低了罐体加工阶段的组对精度要求，也给后期老旧罐体的无菌改造预留了操作空间。压环周向均匀布置四组带圆头防护的锁紧螺栓，螺栓端头采用圆弧包覆设计，避免洁净区内操作人员拆装时被尖锐边角划伤，也减少了螺栓端头积尘积料的可能，每次CIP清洗时高压喷淋水可以顺着圆弧面完全冲净附着的残留介质。连接密封面采用阶梯式定位结构，安装时配合卫生级密封垫片，压环锁紧后可以给垫片提供均匀的周向压紧力，避免传统法兰螺栓间距过大导致的局部压紧力不足、密封面渗漏问题，同时定位台阶可以限制垫片的径向窜动，避免灭菌升温过程中垫片受热移位出现密封失效。该构件的公称通径为DN1 1/2英寸，适配行业内通用规格的无菌工艺管道，安装时不需要额外加工定制转接件，压环的外圆尺寸、螺栓孔分布圆直径都匹配同规格无菌轨道、无菌法兰的安装边界，现场安装时只需要将两个半环卡入罐体接口凸缘，对齐外接法兰的螺栓孔位，按对角顺序逐步锁紧螺栓即可完成安装，不需要复杂的工装辅助。在实际生产场景中，这类罐法兰常被用在发酵罐的进料口、纯化水储罐的出水接口、无菌配料罐的物料转接位置，配合无菌轨道使用时，可以实现管道的快速拆装移位，满足多品种共线生产时的管路快速切换需求，每次拆装后只需要更换密封垫片，经过在线灭菌即可投入下一批次生产，大幅降低了洁净管路系统的运维成本。设计阶段也充分考虑了洁净工况的使用需求，所有构件的外露棱边都做了圆角钝化处理，不存在凹陷、狭缝等容易积存物料的结构，表面粗糙度满足卫生级设备的抛光要求，清洗时无残留死角，锁紧螺栓采用防松设计，设备运行过程中不会因为管路振动出现螺栓松动、密封失效的问题，长期运行的稳定性远高于普通的卡箍式连接结构，适配有压力要求的无菌管路输送场景。
