T型混合三通管流热耦合仿真结构

在化工流体输送、暖通空调水循环、工业余热回收这类涉及不同温度流体汇流的管路系统中，T型混合三通是极为常用的管路连接件，承担着两股不同参数流体的汇流混合、介质输送功能，其内部流场与温度场的分布状态，直接影响管路局部阻力损失、管壁热应力水平以及下游介质参数的均匀性，是管路系统设计中不可忽略的关键部件。

该三通采用正交T型结构，垂直支管与水平主管垂直交汇，主管整体为等径直管段，支管与主管管径保持一致，从给出的尺寸标尺来看，水平主管总长度覆盖0到0.4米区间，交汇区域位于主管中段位置，支管从交汇点向上延伸，整体安装边界可适配同管径的工业管路对接，无需额外变径转接件，能直接嵌入现有管路系统中，降低现场安装的改造成本。

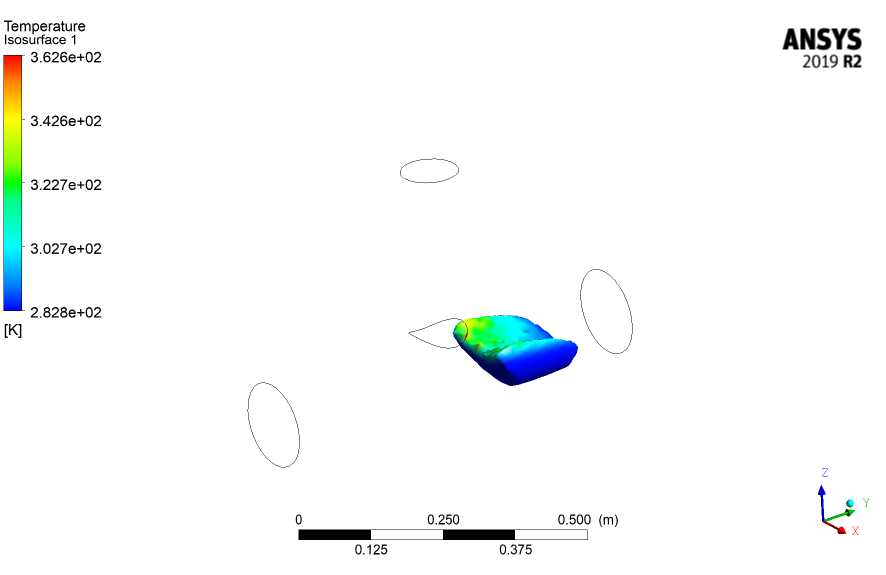

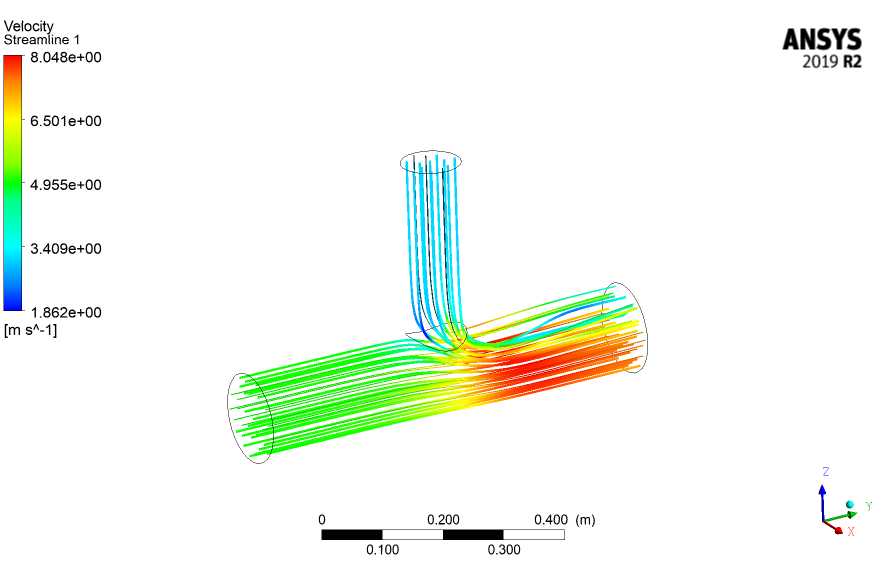

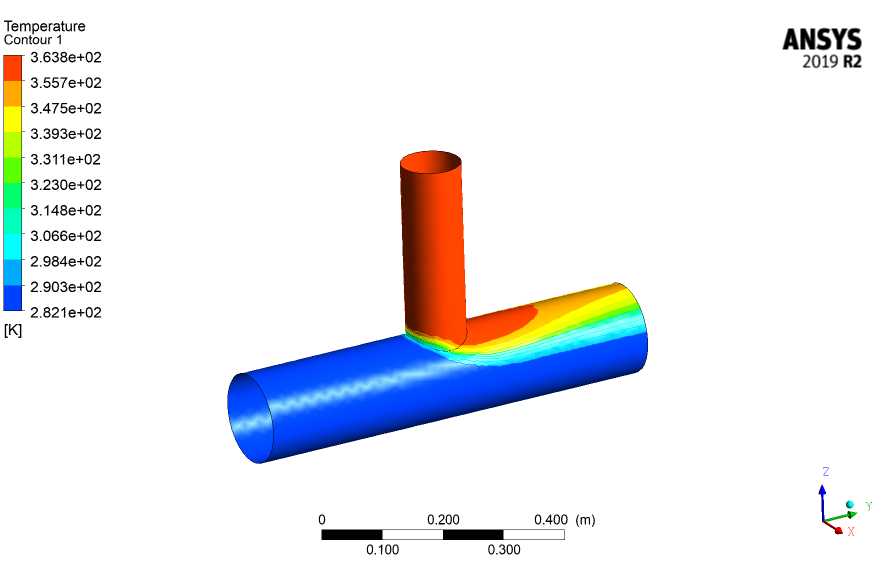

设计过程中首先考虑的是汇流区域的流动平顺性，两股流体分别从支管与主管一端流入，在交汇区域完成动量交换与热量传递后从主管另一端流出，结构上采用圆弧过渡的交汇内壁，避免直角拐角带来的局部流动死区，减少流体在拐角处的涡流损耗，同时也能避免局部区域介质滞留带来的结垢、腐蚀风险。从温度场分布结果可以看到，高温流体从垂直支管进入后，在交汇区域与主管内的低温流体逐步掺混，温度沿流动方向逐步均匀过渡，靠近支管侧的管壁温度更高，沿主管轴向温度逐步降低至均匀水平，这一分布结果可直接用于管壁热应力校核，指导管路保温层的局部加厚设计，避免因局部温差过大导致的焊缝开裂、管路变形问题。

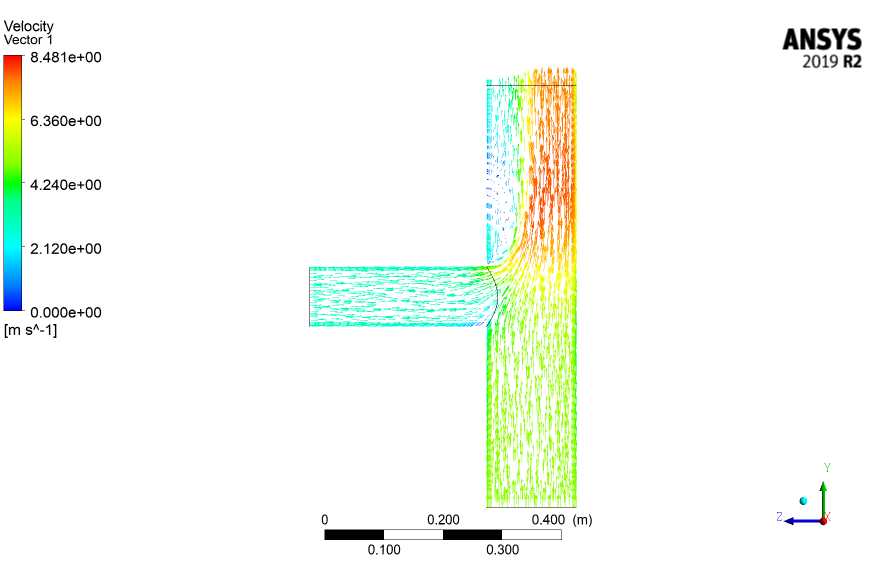

在实际工程应用中，这类三通的选型需要匹配管路的设计流量、工作压力以及介质温差，该结构的流场仿真结果可直接为管路阻力计算提供局部阻力系数参考，温度场结果则可为管路支吊架的位置设置、热补偿结构的选型提供数据支撑，避免因热位移计算偏差导致的管路应力超标问题。不同于普通等径三通仅做结构强度校核，针对混合工况的三通需要重点关注汇流后的介质均匀性，若下游布置有流量仪表、温度传感器等检测元件，需要保证传感器安装位置距离交汇点有足够的长度，让介质充分混合后再进行参数检测，避免检测数据失真影响系统控制精度，该仿真结果呈现的温度均匀段起始位置，就可直接用于指导下游检测元件的安装点位确定。

结构设计上，三通的壁厚取值可结合工作压力等级按照管路设计规范选取，交汇区域的壁厚可做局部加厚处理，抵消该区域因流致振动、热应力带来的强度削弱，同时内壁的过渡圆角半径需要兼顾流动阻力与加工工艺性，圆角过小无法有效降低涡流损失，圆角过大则会增加铸件或机加工的工艺难度，提升制造成本。
