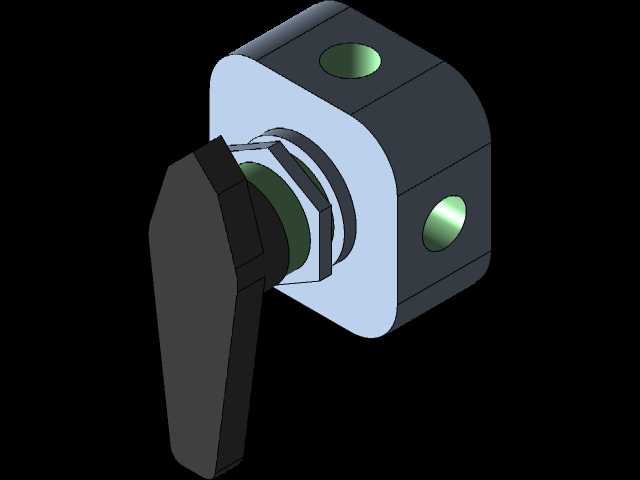

五通G1/2不锈钢手柄式换向球阀结构

这款五通球阀主要面向多通路流体切换的工业管路场景，常见于小型液压工作站、实验室流体分配系统、紧凑型气动控制回路中，用来实现单路输入对四路输出的通断切换，或是不同通路间的介质流向调整，相比多只单通球阀组合的方案，能大幅缩减管路安装空间，减少接头泄漏点。阀体采用方形结构设计，并非传统球阀的圆柱形外形，这种设计的核心考量是安装时的定位便利性，阀体三个外露的G1/2内螺纹接口分别分布在相邻的三个端面上，剩余两个接口位于手柄对侧与相邻端面，安装时可直接贴附在安装面板或阀块表面，不需要额外加装固定支架，方形的外轮廓也方便使用扳手夹持紧固，不会出现圆形阀体拧动时打滑的问题。手柄采用扁形加长结构，扳动角度有明确的档位限位，对应四个通路位置的切换，操作时的力矩传递直接，不需要借助额外的手柄套就能完成换向动作，手柄与阀芯之间通过扁方结构连接，消除了转动间隙，切换位置的反馈清晰，能避免操作时的档位误判。阀芯采用直通式通孔设计，通路孔径与G1/2接口的通径匹配，介质流经时的压损控制在较低水平，阀杆部位采用多层密封结构，在1.6MPa的常规工作压力下不会出现外漏问题，阀体材质选用316不锈钢，可适配水、气、轻度腐蚀性流体等多种介质，适用的工作温度范围覆盖常规工业环境的-20℃到120℃区间。设计过程中优先考虑了安装边界的兼容性，阀体整体的外轮廓尺寸控制在紧凑范围内，相邻接口的中心距预留了足够的扳手操作空间，安装时不会出现相邻管路接头干涉的问题，手柄的扳动行程范围内没有突出的结构遮挡，即使在密集排布的阀组中也能顺利操作。模型还原了实际产品的装配关系，包括手柄与阀杆的连接结构、阀体的密封槽位置、接口的螺纹深度细节，在做管路布局设计时可以直接调用，用来验证安装空间、核对接口位置，避免实际装配时出现管路错位、操作空间不足的问题，对于做小型流体设备集成的设计人员来说，能直接用于方案阶段的布局校验，减少反复核对尺寸的工作量。
