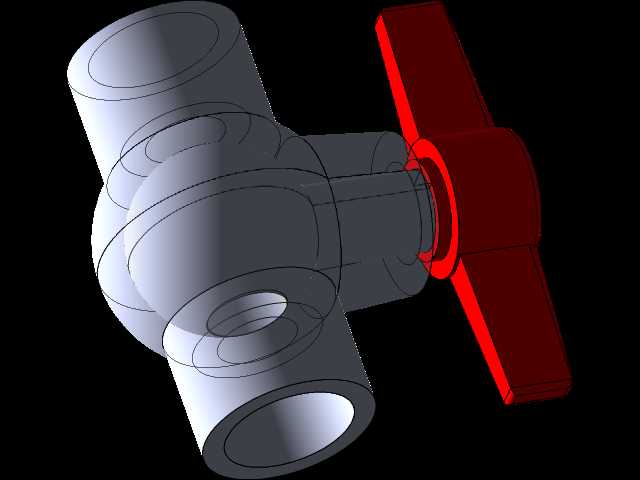

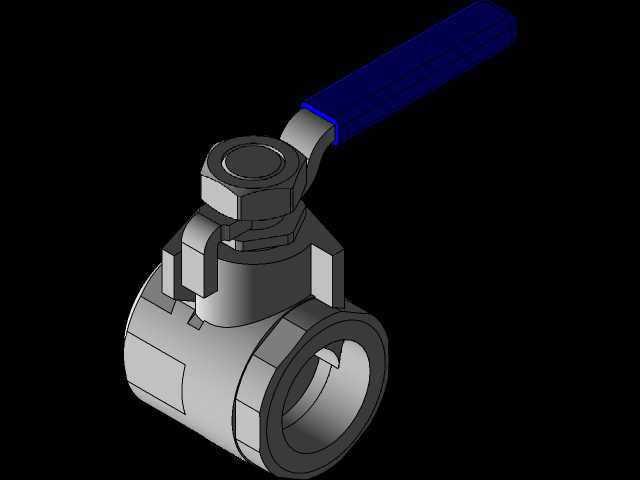

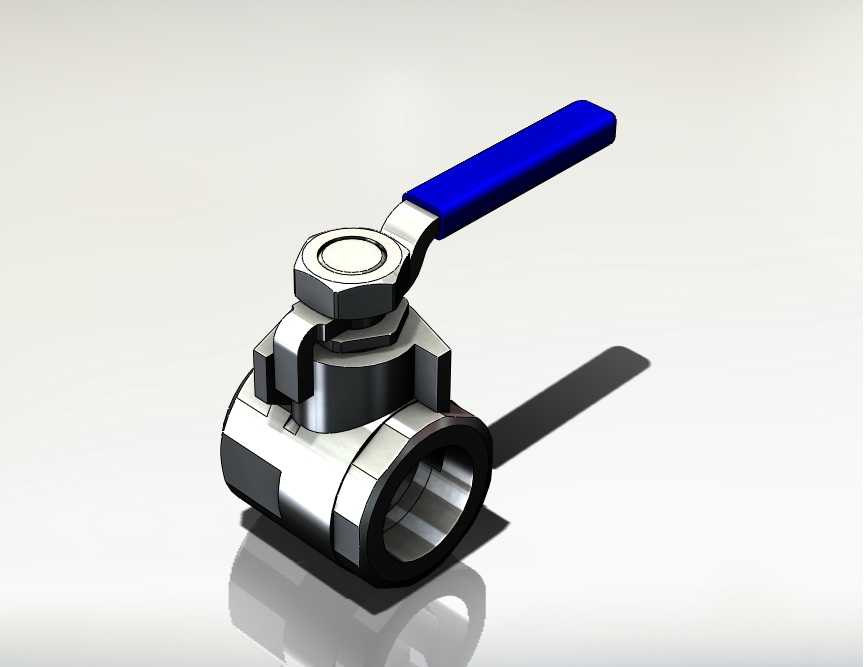

内螺纹连接手动球阀三维结构设计

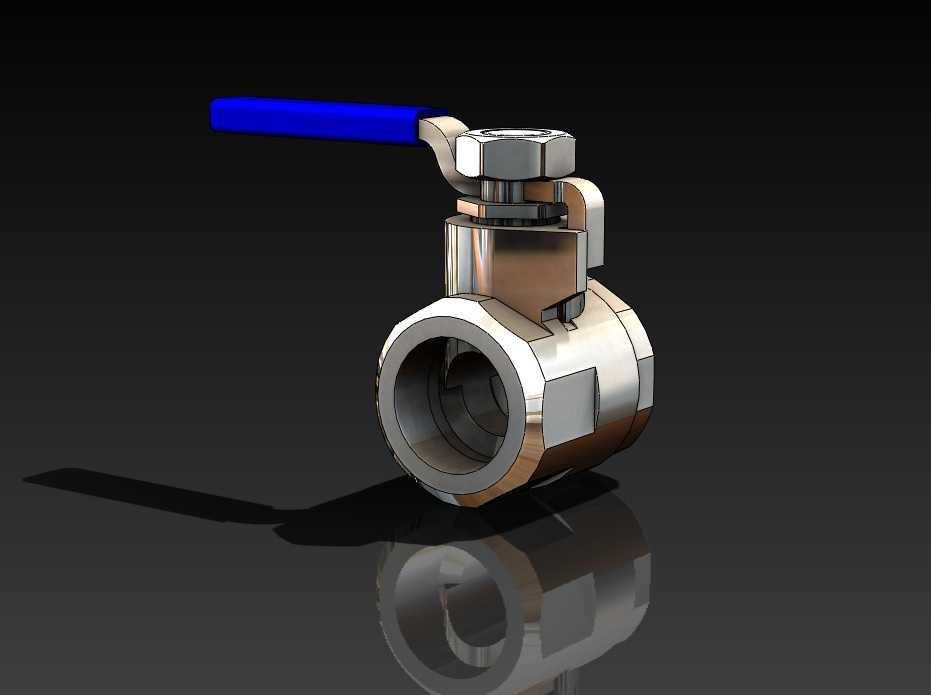

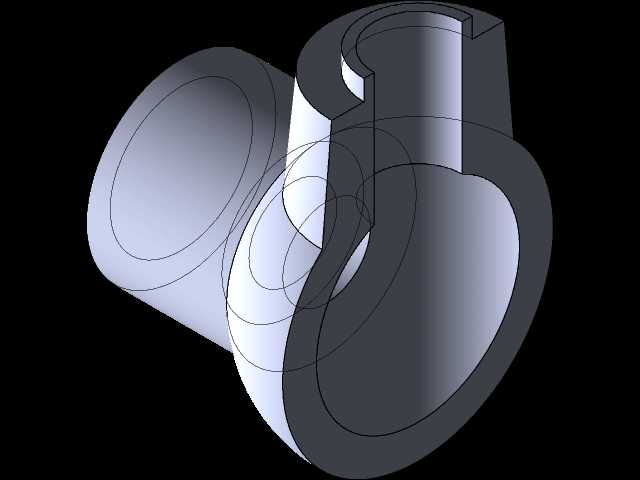

这款手动球阀的三维建模完全围绕民用给排水、小型工业流体管路的实际截断需求搭建，建模过程中优先还原了现场安装与操作的真实边界，没有做脱离工程实际的夸张美化。从结构逻辑来看，模型完整复现了二片式球阀的核心组成：带内螺纹接口的阀体、带通孔的金属球芯、填充聚四氟乙烯材质的密封阀座、阀杆、压紧填料压盖、手柄锁紧螺母以及加长操作手柄，所有配合面的间隙都按照实际装配公差预留，可直接用于装配干涉校验、管路布局模拟。

在实际应用场景中，这类球阀多用于公称通径DN15到DN50的中低压管路，适配清水、轻质油品、低压蒸汽等无强腐蚀性的流体介质，日常操作仅需90度扳动手柄即可完成全开或全关动作，相比闸阀、截止阀操作行程更短，流阻更低，全开状态下介质几乎无额外压力损失。建模时特意还原了手柄的操作空间边界：手柄长度按照实际操作力矩需求设计，保证操作人员无需借助额外加力杆即可完成带压状态下的启闭，同时在阀体与手柄的连接位置做了定位凸台，全开、全关位置都有明确的机械限位，避免操作过位导致密封面磨损。

安装边界方面，阀体两端的内螺纹严格遵循55度密封管螺纹标准建模，螺纹有效长度、阀体六角拆装位的对边尺寸都符合通用五金配件的行业规范，管路设计人员可以直接将该模型嵌入整体管路装配体，提前校验安装时扳手操作的预留空间，避免现场安装时与周边管路、支架发生干涉。密封结构的建模还原了实际的密封原理：球芯两侧的阀座采用对称设计，介质压力会自动将出口侧阀座压紧在球芯表面，压力越高密封性能越好，阀杆部位的填料压盖采用螺纹压紧结构，长期使用出现渗漏时无需拆解阀体，仅需拧紧压盖螺母即可补充密封预紧力，大幅降低现场维护难度。

建模过程中对所有易磨损部位的结构都做了细节还原，比如球芯表面的粗糙度匹配实际抛光工艺要求，阀杆与阀体接触部位的防吹出台阶结构完全复刻实物，避免带压操作时阀杆被内部压力顶出引发安全事故。整体结构没有冗余设计，所有零部件都对应实际加工工序，可直接用于工程类教学演示、新入职设计人员的阀门结构认知，也可作为小型流体设备管路系统的标准件模型调用，减少重复建模的工作量。
