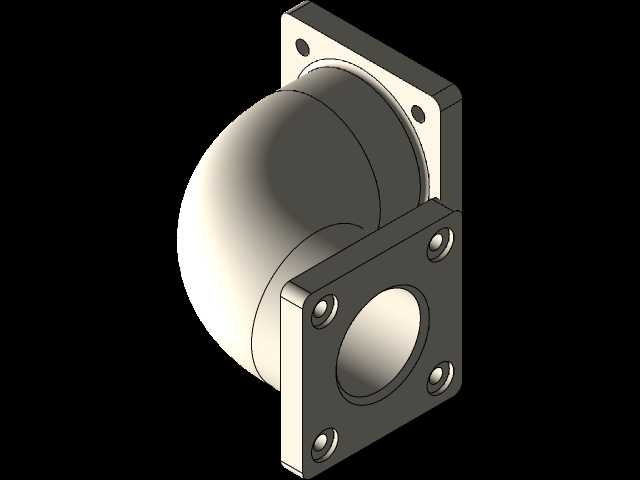

带双方法兰安装座的直角弯通管路接头

该款弯通法兰接头主要应用在液压动力站、工业流体输送管路、气动控制回路以及中小型设备的内部管线排布场景中，核心作用是实现垂直相交的两路管路的刚性对接，同时依托两端的法兰结构提供足够的连接强度与密封可靠性，避免管路在承压工况下出现松脱、渗漏问题。从结构设计逻辑来看，整体采用90度弯转的流道构型，流道内壁做了平滑圆弧过渡，没有直角突变结构，能有效降低流体在转向位置的压损，减少紊流产生的振动与噪音，适配水、液压油、低压压缩空气等多种常规工业流体的输送需求。两端的法兰安装面均设计为方形结构，每个法兰面预留4个均匀分布的螺栓过孔，安装时可通过螺栓直接与对应接口的法兰端锁紧，配合端面密封垫即可实现稳定密封，不需要额外加工焊接坡口，现场装配效率更高，也方便后期管路维护时的拆装作业。在安装边界上，弯转段的外圆弧做了等壁厚处理，既保证了弯管位置的结构强度，能承受管路额定工作压力下的应力，也控制了整体的外轮廓尺寸，不会占用过多的设备内部安装空间，两个法兰面的安装基准面互相垂直，安装时可分别贴合两个垂直方向的安装面，不需要额外调整管路角度，能直接适配设备内部预留的垂直管路对接位。设计过程中充分考虑了实际装配的公差适配问题，法兰螺栓孔采用略大于标准螺栓直径的尺寸设计，可抵消一定的安装位加工误差，降低现场装配的对位难度，弯管主体与两端法兰的衔接位置做了圆角过渡处理，避免应力集中导致的结构开裂，在长期承压、管路存在小幅振动的工况下也能保持足够的结构稳定性。这类接头相比普通螺纹连接的弯头，连接刚性更强，密封面更大，更适合中低压、管径稍大的管路连接场景，在小型液压设备、车间集中供气支路、冷却循环水回路中都有广泛的使用空间，建模时严格按照法兰连接的通用尺寸规范构建，各安装面的平面度、螺栓孔的位置度都符合常规机械设计的公差要求，可直接用于设备的管路布局设计参考，也可作为同类接头改型设计的基础构型。
