机械式无传感差压指示装置结构设计

在液压润滑回路、压缩空气管网、工业流体过滤系统的日常运维场景中，压差状态的直观指示一直是一线运维人员判断滤芯堵塞、管路压损异常的核心依据，这类无需外接供电与传感元件的纯机械式差压指示装置，恰好适配了防爆区域、无外接供电点位、低成本运维场景的使用需求。从结构设计逻辑来看，这款指示装置完全依靠腔体两侧的压力差驱动内部弹性元件动作，通过表盘上的指针偏转直接反馈压差值，没有额外的电信号转换模块，从根源上规避了传感元件漂移、供电故障带来的监测失效问题，在强电磁干扰、高湿度高粉尘的工业现场也能稳定工作。

从安装适配维度看，装置采用1/4NPT锥管螺纹作为管路连接接口，这类螺纹依靠牙型变形实现密封，无需额外密封垫片即可耐受常规工业流体管路的工作压力，适配绝大多数工业现场的仪表安装接口标准；整体主体部分直径为2英寸，安装时仅需在管路对应点位预留对应螺纹安装位，表盘正面朝向运维巡检通道即可，不需要额外的安装支架或固定结构，单侧六角结构也方便现场使用普通扳手完成拧紧作业，不会出现安装时表盘偏转角度难以调整的问题。

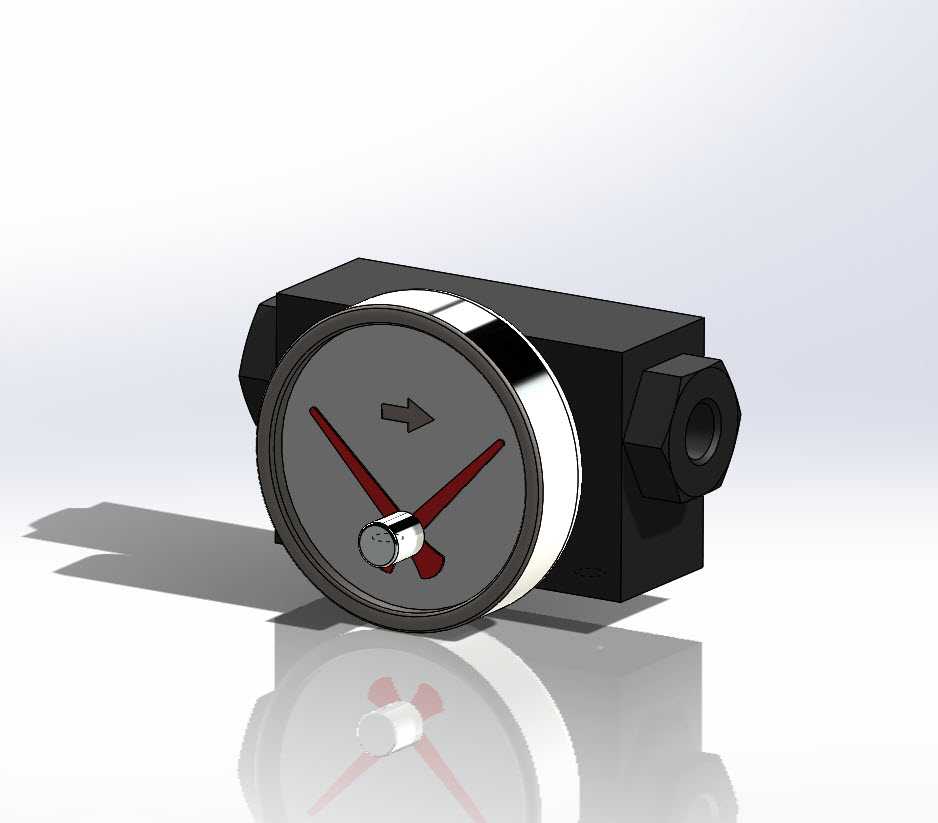

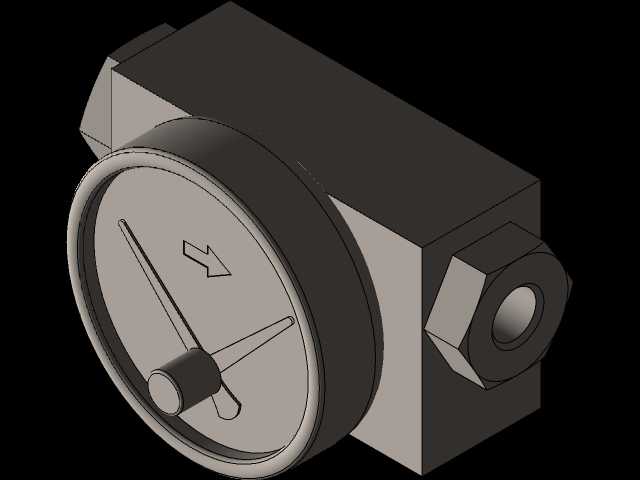

结构细节上，表盘正面设置的流向标识可以避免现场安装时接反高低压腔，指针采用高对比度的红色涂装，在工业现场光照条件一般的环境下也能快速识别压差值，外壳采用黑色硬质材质做主体结构，表盘外圈做金属包边处理，既可以抵御现场轻微的磕碰，也能避免长期使用过程中表盘密封失效进入粉尘水汽。内部的弹性驱动元件做了疲劳寿命优化，在0-30PSI的额定量程范围内，反复压差动作不会出现指针复位偏差，能够长期稳定指示管路两端的真实压差值，不需要定期做校准维护。

在实际选型应用中，这类装置通常直接安装在过滤器进出口、换热器两侧、润滑系统供油回油管路之间，当滤芯堵塞导致前后压差达到设定阈值时，指针偏转到对应警示区域，运维人员无需拆解管路或外接检测仪表，路过巡检时即可快速判断是否需要更换滤芯或排查管路堵塞问题，相比带传感输出的压差检测装置，它没有布线、信号调试的额外工作量，单点投入成本更低，也不会因为电气故障出现误报或漏报，非常适合大规模分布式布点的流体系统做状态监测使用。建模过程中对内部运动部件的行程做了干涉校验，确保压差驱动下指针动作全程无卡滞，密封结构的配合尺寸也按照常规工业仪表的密封公差做了匹配，完全可以直接用于同类产品的结构参考或选型演示。
