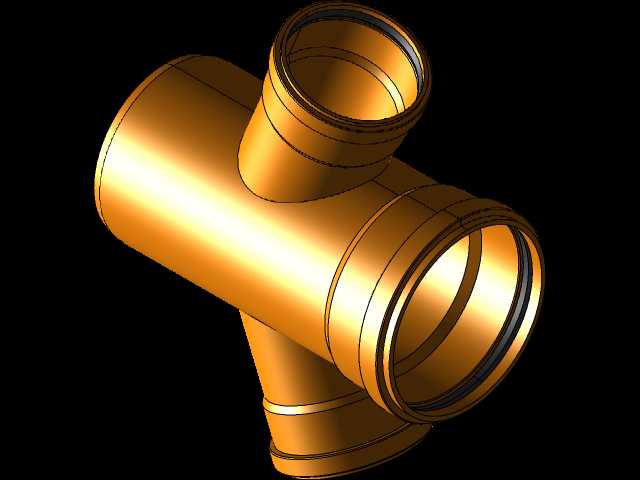

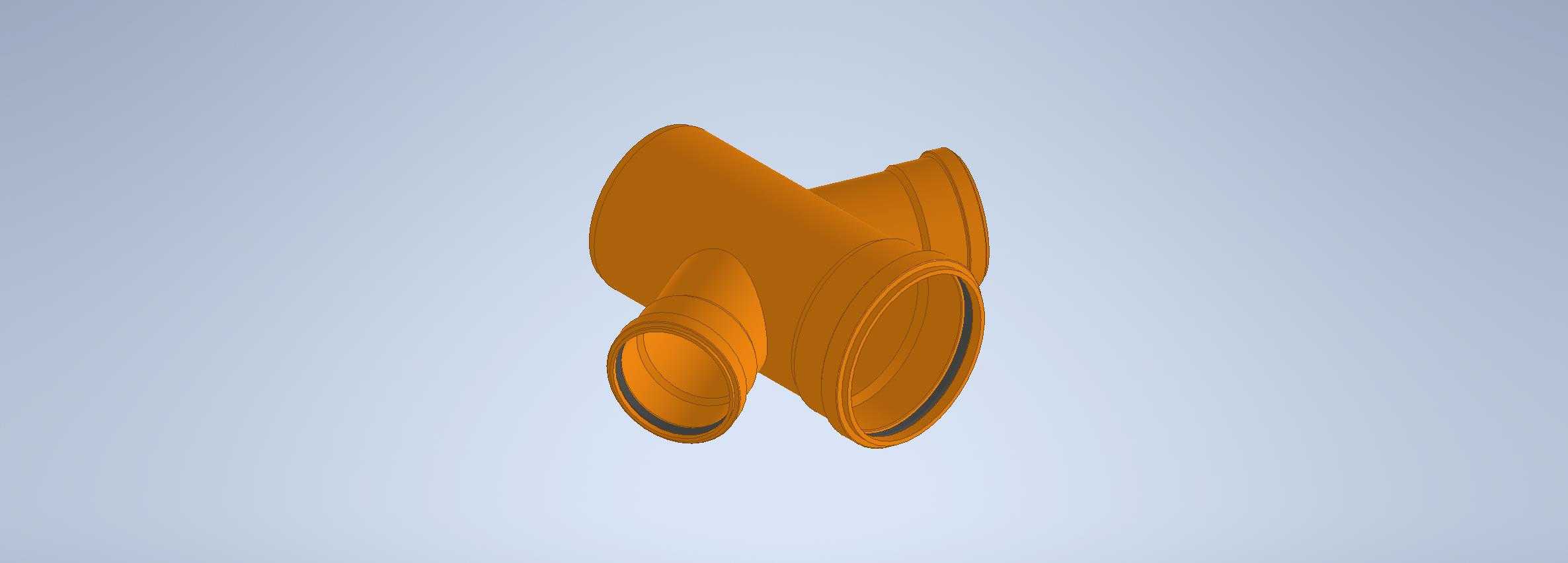

67度异径双分支排水管道弯管结构

这款双分支异径弯管主要应用于建筑室内排水、市政雨污分流管路的变径转向接驳场景，在同层排水、下沉式卫生间管网排布、老旧小区排水管网改造项目中使用频率较高，能够在有限的吊顶、管井安装空间内完成主路与支路的流向切换，同时适配不同公称通径的管路对接需求，减少管路接驳处的接头数量，降低渗漏风险。从结构设计来看，该管件采用67度弯折角度，相比常规90度弯头更符合排水管路的流体走向要求，能够有效降低污水夹带固体杂物在弯折处的淤积概率，减少管路堵塞的维护频次。主通路通径为DN160，对应常规建筑排水立管的常用规格，两个分支通路分别为DN110与DN67，可分别对接横支管与末端小管径排水管路，各接口均采用承插式结构设计，安装时可直接与对应规格的管材承插配合，配合橡胶密封圈即可完成密封，无需额外焊接或法兰固定，大幅提升现场安装效率。在设计建模过程中，需要重点控制各承口的同轴度公差，弯折处的内壁过渡圆角做了平滑处理，避免出现直角台阶造成流体阻力突变，管壁厚度按照排水管件的承压标准做了等强度设计，弯折受力集中区域适当增加壁厚，避免长期受流体冲击、地基沉降拉扯出现开裂问题。安装边界方面，该管件的整体外轮廓尺寸适配常规110mm管径对应的管井安装空间，弯折处的外伸长度经过优化，在保证流通截面满足流量要求的前提下，尽可能压缩横向占用空间，适配同层排水中垫层厚度有限的安装条件，安装时需注意主路保持竖直走向，两个分支按照设计坡度倾斜布设，保证支路污水能够依靠重力顺畅汇入主立管，避免出现返水问题。建模时各承口的配合尺寸严格遵循对应管材的行业公差标准，保证与市售常规管材的适配性，密封圈槽的深度、宽度尺寸经过校核，安装后密封圈压缩量处于合理区间，既保证密封性能，又不会造成安装阻力过大导致承插不到位的问题。
