3/4英寸对开式刚性支柱导管固定夹

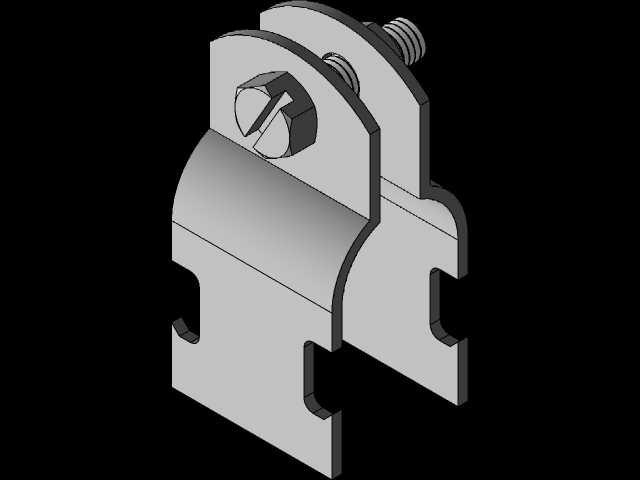

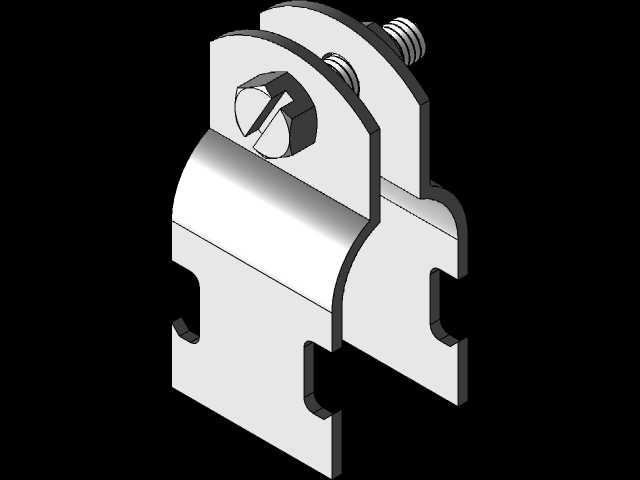

这款对开式刚性固定夹主要应用于工业布线、流体管路布设场景中，常见于生产线支架排布、设备外围管线固定、厂房支柱侧方管路安装等工况，用来将指定外径的导管牢牢锁定在对应规格的支柱通道上，避免管线受设备振动、外力拉扯出现移位、松脱、磨损问题。从结构设计来看，采用上下对合的分体式结构，两个夹体的下半部分加工有适配1-5/8英寸支柱的卡槽，卡槽内侧做了限位凸台结构，安装时可以直接卡入支柱的安装槽位，不需要额外在支柱上打孔焊接，大幅降低现场安装的工作量，也不会破坏支柱本身的结构强度。夹体上半部分的圆弧内腔适配3/4英寸导管，内径尺寸为15/16英寸，加工时严格控制圆弧面的同轴度，合模后内腔形成完整的圆形包覆面，和导管外壁的贴合面积足够大，夹紧后不会出现导管被夹变形、或者局部应力集中损伤管壁的问题。两个夹体之间通过贯穿的螺栓组件实现锁紧，螺栓穿入两侧夹体的同轴安装孔，拧紧螺母时两个夹体同步收拢，同时完成对下方支柱和上方导管的双向固定，这种一体式锁紧设计不需要分别设置支柱固定结构和导管固定结构，零件数量少，安装步骤简单，现场作业时只需要一把扳手就能完成全部安装操作。夹体整体采用刚性结构设计，没有设置弹性缓冲垫层，适合对固定强度要求高、管线定位精度要求严的刚性布设场景，比如压缩空气管路、硬质电气穿线管、低压流体输送钢管的固定，能承受一定的侧向冲击力和长期振动载荷，不会因为长期使用出现夹紧力衰减的问题。在建模过程中，重点还原了夹体的折弯成型结构、卡槽的限位凸台尺寸、螺栓安装孔的位置公差，所有配合面的尺寸都按照实际安装边界做了匹配校验，确保夹体卡入支柱后不会出现轴向窜动，螺栓锁紧后两个夹体的合模面完全贴合，没有错位间隙。需要注意的是，这款夹具的适配尺寸是固定的，选型时需要确认支柱的通道规格和导管的外径尺寸，不能混用在其他规格的支柱或管路上，否则会出现卡装不牢、无法锁紧的问题；安装时螺栓的拧紧力矩要控制在合理范围，既要保证足够的夹紧力，也要避免力矩过大导致夹体变形、螺纹滑牙。在实际生产线改造项目中，这类固定夹的使用量很大，相比传统的焊接支架、抱箍组合固定方式，这种一体式对夹结构的安装效率能提升60%以上，而且后期管线调整时只需要松开螺母就能调整夹体位置，不需要破坏原有支柱结构，维护调整的灵活性更强。
