异形六爪配合式成型模具结构设计

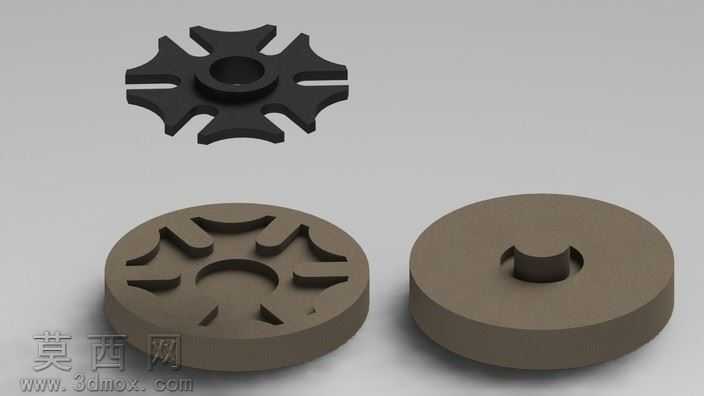

本套模具结构采用SolidWorks完成全参数化三维建模，整体围绕异形六爪类零件的成型需求展开设计，整套模型包含上模成型件、下模型腔件、定位凸台三个核心组成部分。建模过程中首先完成零件成型轮廓的草绘绘制，针对六爪结构的对称特性，采用圆周阵列特征完成均布的爪型结构建模，每一处爪型的开槽角度、凸起厚度都经过参数化约束，保证六个成型工位的尺寸完全一致，避免成型过程中出现尺寸偏差。材质渲染阶段，上模的六爪成型件采用哑光黑色硬质合金材质表现，还原模具钢淬火后的表面质感，下模的型腔与底座部分采用棕褐色模具钢材质，添加细微的磨砂纹理表现模具加工后的表面粗糙度，渲染过程中调整环境光的照射角度，清晰展现凹凸配合面的结构细节，让型腔内部的成型轮廓、定位凸台的卡位结构都能直观呈现。结构设计上，下模采用整体式圆盘型腔结构，型腔内部的凹槽轮廓与上模的六爪凸起完全契合，合模时通过中心的圆柱形凸台完成径向定位，保证上下模的同轴度误差控制在极小范围内，避免合模错位导致的成型零件报废。设计思路围绕小批量异形零件的快速成型需求展开，摒弃了复杂的多镶块拆分结构，采用整体式型腔搭配独立成型冲头的组合形式，既降低了模具的加工难度，又能保证成型过程中料流的填充均匀性，六爪均布的结构设计可以让成型时的压力均匀分散到每个成型工位，减少局部应力集中导致的模具变形，同时开模时可以通过六爪的间隙结构顺利完成脱模，避免零件卡在型腔内。整套模型的配合间隙经过反复校核，上下模合模后分型面完全贴合，没有多余的溢料间隙，定位凸台与中心孔的配合采用间隙配合公差，既保证定位精度，又不会出现合模卡滞的问题，整体结构紧凑，加工工艺性良好，适合用于小型异形塑胶零件或者粉末压制成型零件的生产使用。
