带方形型腔的注塑模具结构三维设计

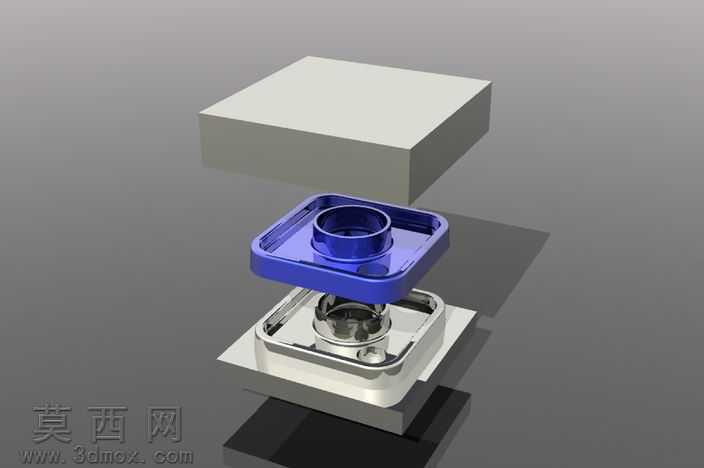

本作品为注塑成型类模具的三维结构设计，整体采用上下开模的两板模基础架构，通过三维建模软件完成全参数化的结构搭建，建模过程中严格遵循注塑模具的设计规范，对各个配合部件的公差预留、开合模行程、定位结构都做了精准的参数设定。模型整体分为上模型腔、下模型芯、模架基座三个核心部分，上模型腔采用蓝色半透明材质渲染，直观展现出型腔的内部轮廓与进料口位置，型腔为方形带中心凸台的结构，对应成型产品的外表面轮廓，边角处做了适配注塑工艺的圆角过渡处理，避免应力集中同时保障塑料熔体的流动顺畅。下模型芯采用金属镀铬质感的材质渲染，清晰呈现出型芯的成型面、排气槽以及顶出机构的安装位，型芯与型腔的贴合面做了精准的分型面设计，分型线沿着产品的最大轮廓线排布，最大程度减少飞边的产生，保障成型后产品的外观质量。模架基座部分采用哑光金属材质渲染，作为整套模具的承载结构，设置了精准的导柱导套定位结构，保障开合模过程中动模与定模的同轴度，避免错位导致的产品壁厚不均问题。设计过程中重点考量了注塑过程中的熔体填充路径、冷却水路的排布空间、顶出机构的施力位置，确保模具在实际生产中能够实现稳定的连续注塑作业，模型的各个零部件都做了独立的结构建模，可直接用于后续的工程图导出、加工工艺编制以及模具装配模拟，渲染阶段通过不同材质的区分，清晰展现各个部件的功能属性，配合光影效果突出模具的配合间隙与结构层次，让整套模具的工作原理与结构组成能够直观呈现，为同类带中心凸台的方形壳体类产品的模具设计提供了可参考的结构范本。
